Шлейф матрицы HP Pavilion G7-1000

Отличный вопрос! Модель HP Pavilion G7-1000 — это целая серия ноутбуков (выпускалась примерно с 2011 года), поэтому под одним названием скрывается множество модификаций с разными процессорами, видеокартами и, что важно для вашего вопроса, разными матрицами (экранами).

Дать единый ответ по партномеру и совместимости невозможно без точной идентификации вашей конкретной модели. Но я дам вам полное руководство, как найти нужную информацию и подобрать совместимый шлейф.

1. Описание шлейфа матрицы

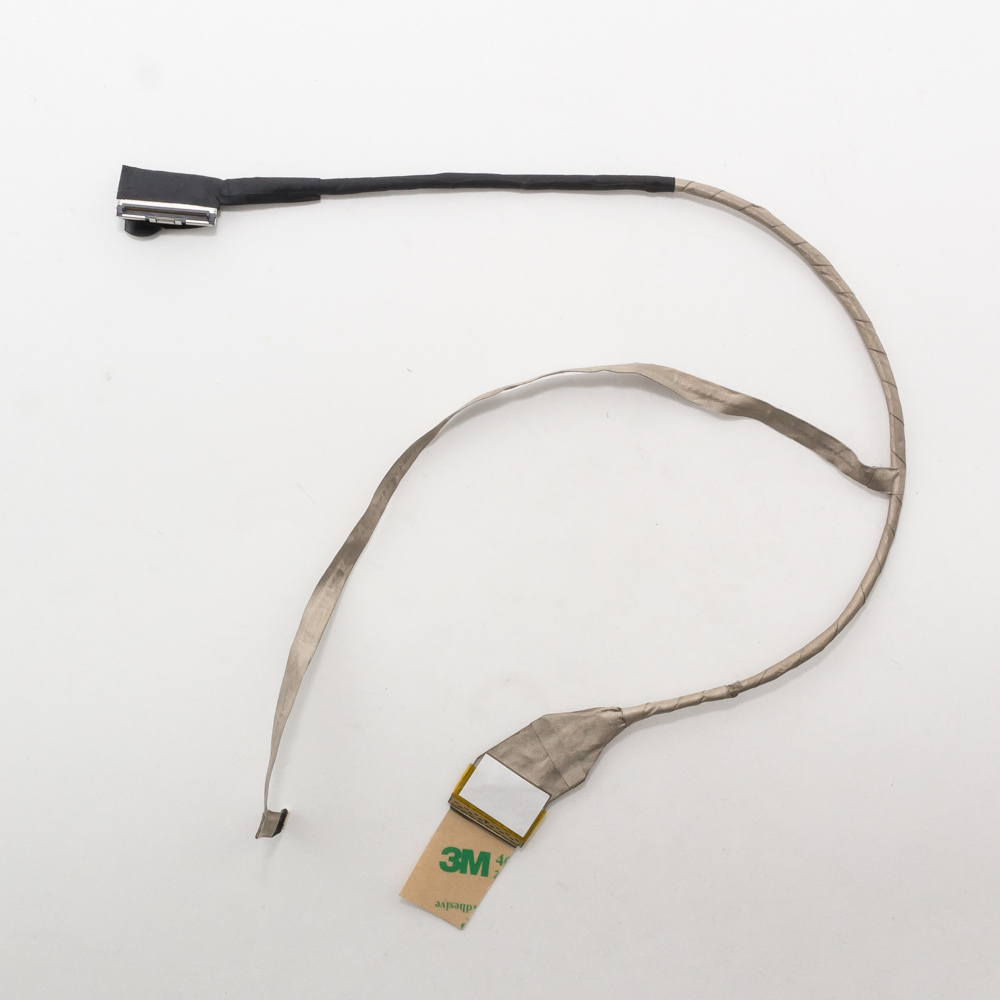

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает:

• Видеосигнал от видеокарты к матрице.
• Сигналы управления подсветкой (включение/выключение, регулировка яркости).
• Питание для подсветки матрицы (часто через инвертор или напрямую, если матрица с LED-подсветкой).

Типичные неисправности: Появление горизонтальных/вертикальных полос, мерцание экрана, пропадание изображения при движении крышки, отсутствие подсветки при работающем изображении (видимом под фонариком).

2. Как определить ТОЧНЫЙ партномер и характеристики

Вам нужен один из двух ключевых идентификаторов:

Способ А (лучший): Найдите партномер (P/N) на самом шлейфе.

1. Аккуратно разберите ноутбук. Отключите батарею. Снимите заднюю крышку, затем клавиатуру и верхнюю панель (пальмист), чтобы добраться до шлейфа, идущего от материнской платы к петлям дисплея.
2. Найдите наклейку или маркировку на шлейфе. Партномер HP обычно выглядит как 6050A-XXXX-XX или XXXXXXX-001 (где X — цифры/буквы).
   • Пример реального партномера для G7: 6050A-2294D1, 6050A-2256D1, 672100-001 и т.д.

Способ Б: Найдите точную модель ноутбука.

1. Переверните ноутбук. На наклейке на дне найдите Product Number или P/N. Это главный идентификатор.
   • Он выглядит примерно так: A3E96UA#ABA, B3L08UA, A8B24UA и т.д. Это не партномер шлейфа, но по нему можно найти всю спецификацию.
2. Вбейте этот Product Number в поиск на сайте поддержки HP: https://support.hp.com.
3. На странице вашей модели перейдите в раздел "Документация" -> "Инструкции по обслуживанию" (Service Manual). В этом руководстве есть полная схема разборки и, часто, список запчастей (Parts List) с партномерами компонентов, включая шлейф дисплея.

3. Технические характеристики (общие для серии G7-1000)

• Тип разъема: Зависит от модели матрицы. В серии G7 использовались как матрицы с CCFL-подсветкой (требовали отдельный инвертор), так и более поздние с LED-подсветкой.
• Количество контактов: Чаще всего 30-pin или 40-pin. Это критически важный параметр.
• Расположение контактов: Контакты могут быть расположены с одной стороны разъема или с двух (так называемый "двусторонний" разъем).
• Длина и форма: Шлейф имеет специфическую форму и длину, подходящую именно для конструкции корпуса G7.

4. Партномера и совместимые модели (примеры)

Внимание! Это лишь примеры из базы данных запчастей. Не покупайте шлейф, не сверившись со своим P/N!

| Партномер HP (пример) | Совместимые модели (примеры) | Ключевые характеристики (пример) | | :--- | :--- | :--- | | 6050A-2294D1 | Pavilion G7-1000 (модели с мат. платой LG_LD), G7-1010sr, G7-1017cl, G7-1020us и др. с LED-матрицей | 30-pin, для матриц с LED-подсветкой | | 6050A-2256D1 | Pavilion G7-1000 (модели с мат. платой LG_LE), G7-1010us, G7-1015dx и др. | 30-pin, для матриц с LED-подсветкой | | 672100-001 | Pavilion G7-1000, G7-1010us, G7-1297ca и др. | 40-pin, для матриц с LED-подсветкой | | 6050A-2284D1 | Pavilion G7-1000 (некоторые модели с мат. платой DA0TAM6BAG0) | 30-pin, для матриц с CCFL-подсветкой (через инвертор) |

Важно: Совместимость определяется не только названием серии (G7-1000), но и ревизией материнской платы и моделью установленной матрицы.

5. Как купить правильный шлейф (пошагово)

1. Определите P/N шлейфа (см. Способ А выше) или точный Product Number ноутбука.
2. Если нашли P/N шлейфа: Вбейте его в поиск на eBay, AliExpress или в магазинах запчастей (например, 6050A-2294D1). Это самый надежный способ.
3. Если нашли только Product Number ноутбука: Ищите по запросу "HP Pavilion G7-1000 LCD cable" НО обязательно уточните у продавца совместимость с вашим Product Number (A3E96UA и т.д.) и моделью матрицы (посмотрите на задней стороне матрицы, сняв рамку экрана).
4. Подготовьте фото: Сфотографируйте разъемы шлейфа (оба конца) и свою матрицу. Это поможет продавцу подтвердить совместимость.

Краткий итог и рекомендация:

Не ищите шлейф просто по названию "HP Pavilion G7-1000". Скорее всего, вы купите несовместимую деталь. Потратьте 20 минут на разборку, чтобы найти маркировку на старом шлейфе — это сэкономит вам время, деньги и нервы.

Удачи в ремонте
