Шлейф матрицы Lenovo G480 версия 1

Отличный запрос. Вот подробное описание шлейфа матрицы для ноутбука Lenovo G480 (версия материнской платы 1).

Общее описание

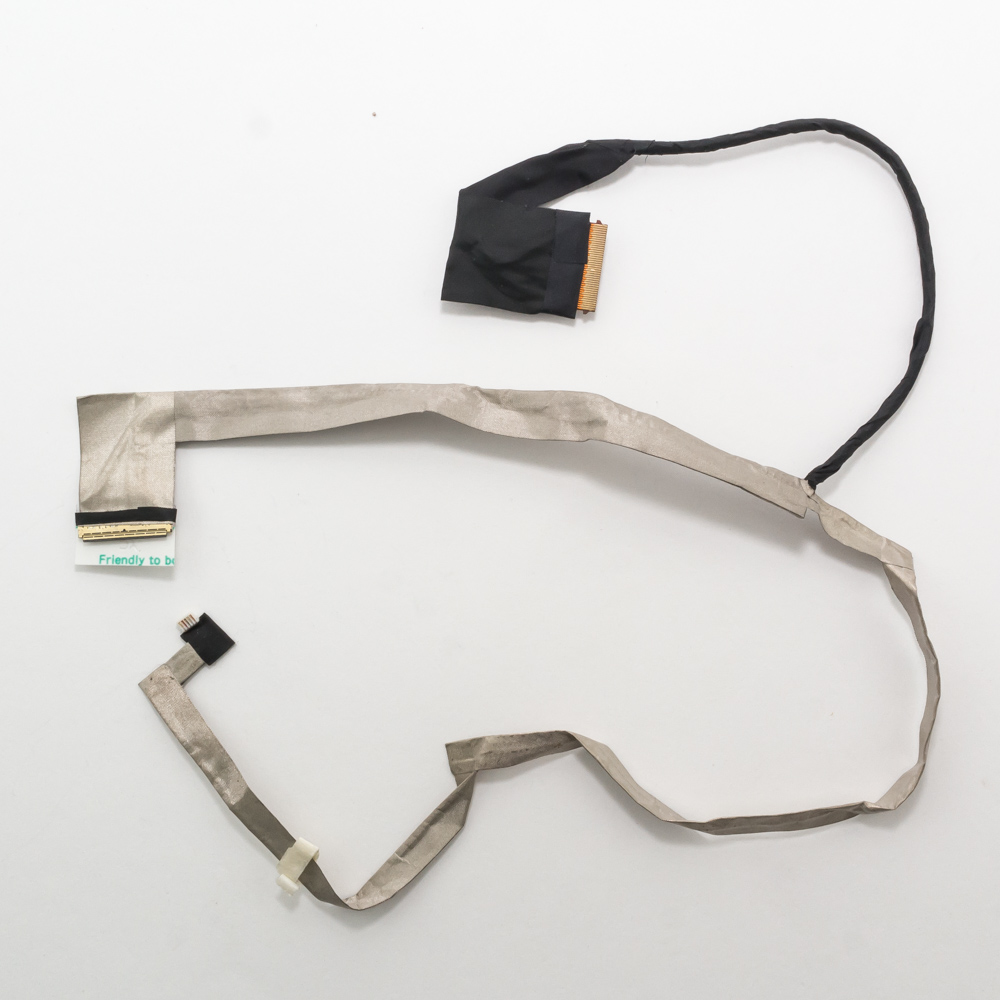

Шлейф матрицы (LCD cable, дисплейный кабель, кабель передачи данных от материнской платы к экрану) — это гибкий плоский кабель, отвечающий за передачу видеосигнала, данных с тачпада (если он подключен через матрицу) и питания для подсветки экрана от материнской платы к дисплейному модулю (матрице).

Для модели Lenovo G480 существует несколько версий шлейфов, которые различаются в зависимости от:

1. Версии материнской платы (1, 2 или 3).
2. Типа установленной матрицы (разное количество пинов в разъеме).
3. Наличия или отсутствия веб-камеры и микрофонов в верхней рамке матрицы.

Версия материнской платы 1 (LA-7981P) — самая ранняя и распространенная. Шлейф для нее имеет характерные отличия.

Технические характеристики шлейфа для Lenovo G480 (версия мат. платы 1)

1. Основное назначение: Соединение материнской платы (разъем CN301 или рядом) с разъемом матрицы и платой инвертора/подсветки (если матрица с CCFL лампой) или непосредственно с eDP матрицей (если LED).
2. Ключевые особенности для версии 1:
   • Разъем на стороне материнской платы: Имеет 30 контактов (пинов). Это главный отличительный признак шлейфа для версии 1.
   • Разъем на стороне матрицы: Может быть 30-pin (для старых CCFL матриц) или 40-pin (для более современных LED матриц с разрешением HD/HD+). Необходимо сверять со старой матрицей.
   • Конфигурация кабеля: На шлейфе расположен промежуточный разъем (обычно белого цвета), к которому подключается тачпад. Также на кабеле находятся разъемы для веб-камеры и микрофонов.
   • Тип подсветки: Шлейф версии 1 изначально рассчитан на матрицы с CCFL подсветкой, так как имеет отдельный разъем для платы инвертора. Однако совместимые шлейфы часто адаптированы и для LED матриц.
3. Тип сигнала: LVDS (для большинства матриц этого поколения) или eDP (для некоторых замененных LED матриц). Для родной конфигурации — LVDS.
4. Длина: Приблизительно 25-30 см.

Парт номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера для шлейфа Lenovo G480, версия мат. платы 1:

• DC02C006A00 — Основной и самый распространенный номер запчасти от Lenovo.
• 45.N0V03.021 / 45N0V03.021 — Альтернативный номер компонента.
• G480-101 — Условное обозначение в каталогах поставщиков.
• Для замены LED матриц: Часто встречаются шлейфы с маркировкой G480 V1 30 pin to 40 pin, что указывает на переход с родного 30-пинового разъема (материнская плата) на 40-пиновую современную LED матрицу.

Внимание: При заказе обязательно уточняйте у продавца:

"Шлейф для Lenovo G480, версия материнской платы 1 (30 pin на материнке), для матрицы с [укажите ваше разрешение, например, HD (1366x768) или HD+ (1600x900)] и [CCFL или LED] подсветкой".

Совместимые модели ноутбуков Lenovo

Шлейф версии 1 не является универсальным для всех G480. Он подходит только к ноутбукам с материнской платой версии 1.

Как определить версию:

1. Программно: Утилита AIDA64 или CPU-Z → Mainboard → Model. Должно быть указано Lenovo G480 с PCB Version: 1.0 или Mainboard: 20108.
2. Визуально: Разъем на материнской плате, куда вставляется шлейф, должен иметь 30 контактов.

Модели, с которыми возможна совместимость: Прямая совместимость — с ноутбуками на той же аппаратной платформе:

• Lenovo G580 (версия мат. платы 1) — Очень часто использует аналогичные или идентичные шлейфы. Требуется проверка по фото.
• Lenovo G485, G585 — Модели на AMD платформе, совместимость маловероятна, но теоретически возможна при одинаковом разъеме. Требует строгой проверки.
• Lenovo B580, B480 (версия мат. платы 1) — Бюджетная серия, часто имеет схожую конструкцию. Необходима сверка парт-номера или визуального сравнения.

Важно: Совместимость внутри линейки G480/G580 определяется исключительно версией материнской платы, а не моделью ноутбука. Ноутбук G480 с мат. платой версии 2 или 3 будет использовать другой шлейф (с 40-пиновым разъемом на материнской плате).

Рекомендации по поиску и замене

1. Снимите старый шлейф и сфотографируйте его, особенно разъемы с обеих сторон и всю длину. Сравните с фото у продавца.
2. Определите тип вашей матрицы (посмотрите маркировку на ее обратной стороне) — это нужно для правильного выбора шлейфа (30-pin или 40-pin на стороне экрана).
3. Проверьте парт-номер на самом шлейфе. Он часто напечатан на его гибкой части или возле разъемов.
4. При покупке на AliExpress, eBay и т.д. используйте поисковый запрос: Lenovo G480 LCD cable 30 pin motherboard или DC02C006A00.

Правильная идентификация шлейфа — замена, которая решит проблемы с изображением (артефакты, полосы, мерцание), тачпадом или веб-камерой на вашем Lenovo G480.
