USB разъем для ноутбука 003

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема USB для ноутбука (условное обозначение 003).

Важное примечание: Номер "003" — это, скорее всего, внутренний, магазинный или условный код конкретного продавца или производителя запчастей. Для точной идентификации необходимо ориентироваться на оригинальный парт-номер материнской платы или самого разъема, а также на визуальное соответствие.

Описание

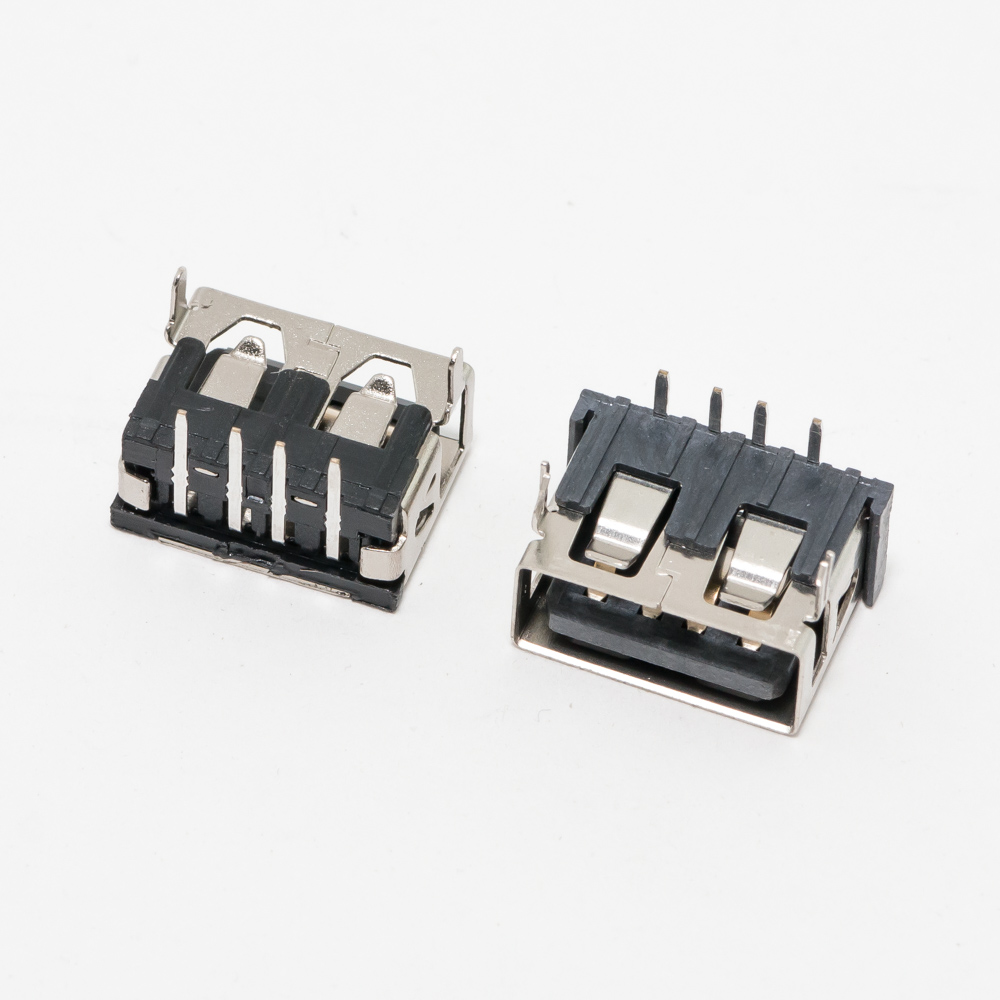

Разъем USB 003 — это внутренний разъем пайки (through-hole или surface-mount) на материнской плате ноутбука, предназначенный для подключения и замены порта USB Type-A. Этот разъем устанавливается в корпус ноутбука и припаивается к материнской плате. Он является наиболее распространенным решением для ремонта сломанных портов (расшатанных, с поврежденными контактами, сломанной пластиковой направляющей).

• Тип: Гнездо USB Type-A (female), для внутренней пайки.
• Назначение: Замена неисправного порта USB на материнской плате ноутбука.
• Конструкция: Обычно состоит из металлического экранированного корпуса, пластикового каркаса и контактной группы для пайки.
• Применение: Ремонт ноутбуков в сервисных центрах и самостоятельный ремонт при наличии навыков пайки SMD-компонентов.

Технические характеристики

1. Стандарт USB: USB 2.0 (наиболее вероятно для такого форм-фактора) или USB 3.0 (встречается реже, имеет больше контактов). Важно уточнять!
2. Количество контактов:
   • Для USB 2.0: 4 основных контакта (питание +VCC, Data-, Data+, земля GND) + 2-4 контакта для крепления экрана (пайки на плату).
   • Для USB 3.0: 9 контактов (добавляются 5 контактов для высокоскоростных линий SuperSpeed).
3. Способ монтажа: Сквозной (THT) или поверхностный (SMD). Чаще всего в ноутбуках используется SMD-монтаж.
4. Цвет пластиковой вставки: Черный (стандарт для USB 2.0) или синий (характерный цвет для USB 3.0).
5. Материал: Корпус — сталь с покрытием, контакты — позолоченная медь, пластик — термостойкий.

Парт-номера (ориентировочные)

Поскольку "003" — нестандартный номер, вот список распространенных оригинальных и универсальных парт-номеров, под которые может маскироваться данный разъем:

Универсальные / распространенные коды:

• ZX-USB-001 (общий код у многих поставщиков)
• USB-A-SMD или USB-A-THT
• Laptop USB Port 2.0 / 3.0

Оригинальные коды производителей (примеры):

• Foxconn: серии FCN-xxx, Molex: серии USB-xxx
• JST, Amphenol

Для точного заказа необходимо знать:

1. Модель ноутбука (например, HP Pavilion 15-dw1000).
2. Модель материнской платы (например, DA0X1MB**). Это самый надежный способ. Номер разъема часто указан на самой плате рядом с ним.
3. Визуальное фото неисправного разъема (количество ножек, цвет, форма).

Совместимые модели ноутбуков (ОРИЕНТИРОВОЧНО)

Разъем является запчастью общего типа и может использоваться в десятках различных моделей. Его совместимость определяется не моделью ноутбука, а геометрическим и электрическим соответствием посадочному месту на плате.

Он часто совместим с ноутбуками бюджетного и среднего сегмента следующих брендов (при условии совпадения форм-фактора):

• Acer: Aspire 3, 5, 7; Extensa; TravelMate
• ASUS: Vivobook (X509, F540); ASUS Laptop (X515)
• HP: Pavilion 15, 14; 250 G-series; 15s-eq, 14s-dq
• Lenovo: IdeaPad 3, 5; V15, V14; Lenovo 15-ADA
• Dell: Inspiron 15 3000, 5000; Vostro 15
• MSI: Modern 14, 15
• Toshiba, Samsung и другие.

Критически важные шаги перед покупкой:

1. Разберите ноутбук и доберитесь до материнской платы.
2. Сфотографируйте сломанный разъем с нескольких ракурсов.
3. Перепишите маркировку с материнской платы (рядом с разъемом или общая модель платы).
4. Сосчитайте количество контактов и измерьте примерные габариты.
5. Сравните ваше фото и данные с фото разъема у продавца. Совпадение должно быть 100%.

Использование некорректного разъема приведет к невозможности установки или повреждению материнской платы при пайке.
