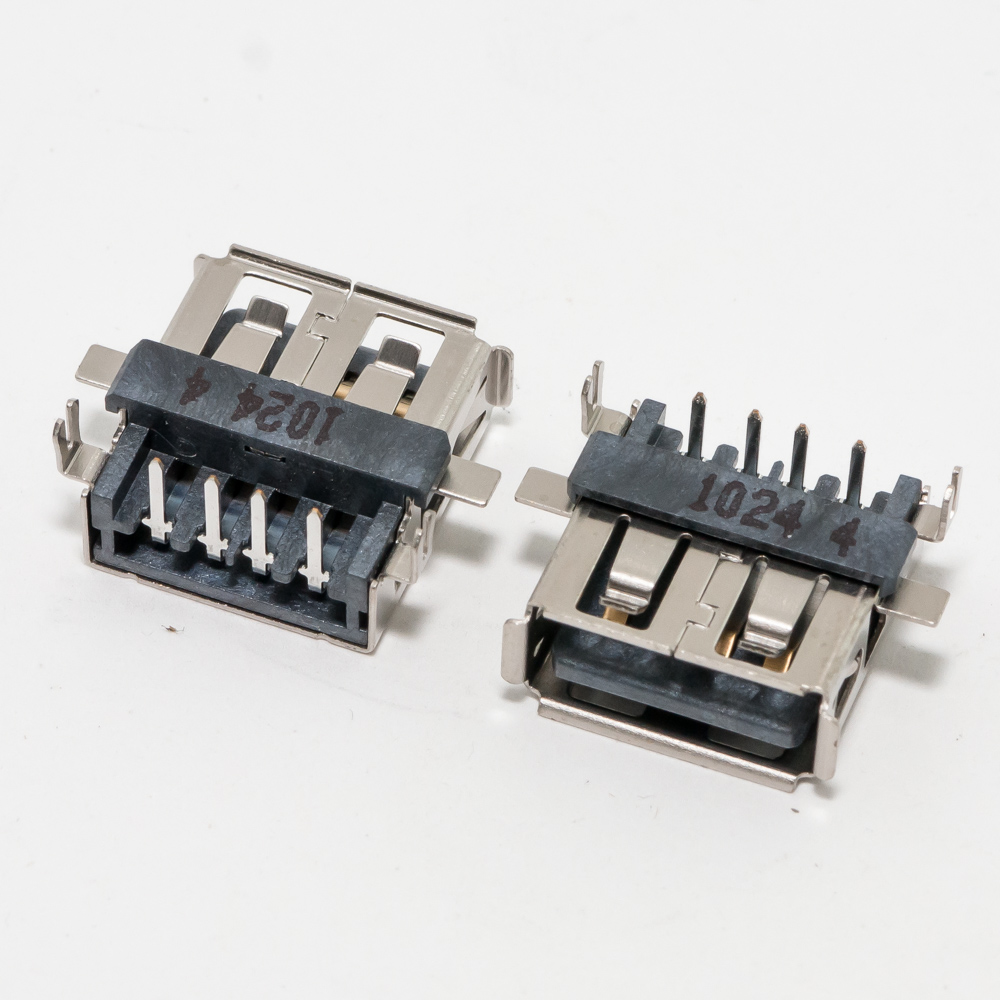

USB разъем для ноутбука 033

Артикул: 3905583

в наличии: 19шт.

цена: 44

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание USB разъем для ноутбука 033

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема USB, обозначенного как 033 (распространенный код для разъема пайки на материнскую плату).

Важное предупреждение: Код "033" — это внутренний код производителя (OEM-код) или номер компонента на схеме (reference designator). Единого стандарта для этих кодов не существует. Они различаются у разных брендов и даже у разных моделей одного бренда. Поэтому информация ниже носит обобщенный характер.

Описание разъема USB 033

Разъем USB 033 — это внутренний порт для пайки на материнскую плату ноутбука. Он предназначен для подключения дополнительных USB-портов, которые выносятся на корпус ноутбука через специальные шлейфы-удлинители (FPC-кабели) или используются для подключения встроенных периферийных устройств (например, веб-камеры, модуля Bluetooth, клавиатуры с подсветкой).

Тип: Внутренний разъем для поверхностного монтажа (SMD).
Назначение: Обеспечивает подключение стандартных линий USB 2.0 (реже USB 3.0) — данные (D+, D-), питание (+5V) и земля (GND).
Внешний вид: Небольшой пластиковый корпус с контактами для пайки на плату. Часто имеет ключ для правильной ориентации шлейфа.
Расположение: На материнской плате ноутбука, обычно рядом с краем платы или близко к тому месту в корпусе, куда выводится порт (например, на левой или правой стенке).

Обобщенные технические характеристики

Стандарт USB: В подавляющем большинстве случаев USB 2.0. Максимальная скорость передачи данных — 480 Мбит/с.
Количество контактов (пинов): Наиболее типичные варианты:
- 4 пина: Классический USB 2.0 (VCC, D-, D+, GND).
- 5 пинов: Добавлен дополнительный контакт (часто ID, Shield или другой служебный).
- 9 пинов: Возможный признак USB 3.0 (добавляются SuperSpeed линии: SSTX+, SSTX-, SSRX+, SSRX- и дополнительный GND). Встречается реже.
Шаг контактов (Pitch): Стандартный шаг — 1.0 мм или 0.8 мм между ножками.
Ток: Предоставляет стандартное питание шины USB: до 500 мА (для USB 2.0).
Тип шлейфа: Подключается гибкий плоский кабель (FPC) или жесткий разъем на проводах.

Парт-номера (P/N) и аналоги

Поскольку "033" — это код на плате, для поиска необходимо знать точную модель ноутбука и парт-номер материнской платы. Вот примеры реальных парт-номеров разъемов от разных производителей, которые могут быть обозначены на схемах как "033":

Foxconn / FIT: 203-1H103-033, F103-033-XXX, HH19-033-XXX
JAE (Japan Aviation Electronics): FX10-XXX-033, FI-R-XXX-033
Hirose Electric: DF13-XXX-033
Würth Elektronik: 69100-XXX-033
Amphenol / FCI: 100678-033

Где XXX — переменная часть, обозначающая количество пинов, длину, высоту или ориентацию (например, 4P, 5P, 9S, 1.0H).

Как найти точную деталь:

Найдите модель ноутбука (например, HP Pavilion 15-eg0000) и код материнской платы (например, DA0X8AMB8E0 или DAG3DAMB8C0).
По этим данным найдите схему (schematic) и дорожную карту (boardview) для этой платы.
В схеме найдите компонент с обозначением J033 (где J — Jack, разъем).
Рядом с ним в схеме будет указан точный парт-номер производителя разъема.

Совместимые модели ноутбуков (примеры по брендам)

Разъем с кодом 033 встречался в ноутбуках следующих брендов (список неполный):

HP / Compaq: Многие модели серий Pavilion, ProBook, EliteBook, ENVY.
Dell: Модели серий Inspiron, Vostro, Latitude, XPS.
Lenovo: Ноутбуки серий IdeaPad, ThinkPad (E, L серии).
Acer: Модели серий Aspire, TravelMate.
ASUS: Ноутбуки серий VivoBook, ZenBook, ROG (для периферии).
MSI, Samsung, Toshiba и другие.

Критически важно: Совместимость определяется не моделью ноутбука, а моделью материнской платы внутри него. Две внешне одинаковые модели ноутбуков могут иметь разные ревизии плат с разными разъемами.
