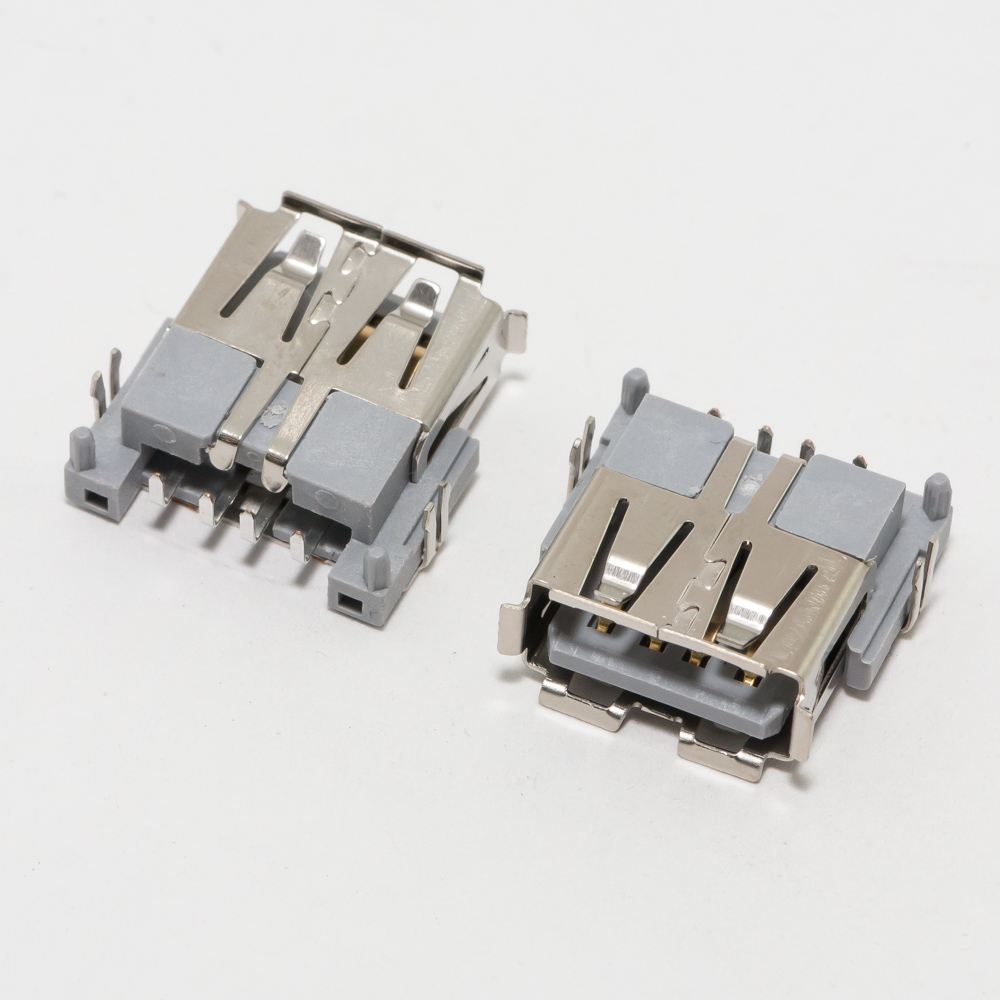

USB разъем для Sony VGN-FZ

Отличный запрос. Восстановление оригинальных разъемов для ноутбуков Sony Vaio серии VGN-FZ — задача специфическая, так как эти модели уже сняты с производства. Ниже представлено подробное описание, характеристики и информация для поиска.

Описание разъема USB на материнской плате Sony VGN-FZ

Это не стандартный разъем типа USB-A, который мы видим снаружи. Речь идет о внутреннем, поверхностно монтируемом (SMD) разъеме, который припаивается непосредственно к материнской плате (материнке). Он служит точкой подключения для платы с портами USB, которая в свою очередь крепится к корпусу и выводит порты наружу.

Типичная конструкция для серии FZ: На материнской плате расположена панелька (гнездо). К ней подключается шлейф или прямая дочерняя плата (sub-board), на которой уже установлены стандартные порты USB, а иногда и разъем i.LINK (FireWire), eSATA или HDMI, в зависимости от модели. Чаще всего в этой серии используется именно дочерняя плата.

Основная причина замены: Физическое повреждение — отрыв разъема от материнской платы вместе с контактными площадками (часто из-за неаккуратного подключения флешки или механического удара), окисление контактов, поломка фиксатора.

Технические характеристики (общие)

• Тип разъема: Внутренний SMD-разъем (панелька, socket).
• Количество контактов: Наиболее распространенный вариант — 20 pin (2 ряда по 10 контактов). Именно такой используется для объединенного модуля USB+eSATA или USB+i.LINK. Также встречаются варианты на 10 pin (для отдельных портов).
• Шаг контактов (Pitch): Стандартный мелкий шаг, обычно 1.0 мм или 0.8 мм.
• Назначение контактов: Через этот разъем передаются не только данные и питание USB (+5V, D+, D-, GND), но и сигналы для дополнительных портов (eSATA, i.LINK), а также управляющие сигналы.
• Крепление: Имеет пластиковые «ушки» или металлические лепестки для пайки, обеспечивающие механическую фиксацию на плате.

Парт-номера (Part Numbers) и коды компонентов

Внимание! Оригинальные парт-номера на сам разъем Sony не публиковала. Деталь поставлялась как часть материнской платы. Поэтому поиск ведется по:

1. Коду на самом разъеме (если он уцелел).
2. Номеру материнской платы — чтобы найти совместимый донорский разъем.
3. Универсальным промышленным кодам производителей разъемов.

Самый надежный путь: Определить номер материнской платы вашего ноутбука.

Примеры номеров материнских плат для серии VGN-FZ:

• Sony MBX-187 (одна из самых распространенных для FZ21, FZ11 и др.)
• Sony MBX-193
• Sony MBX-194
• Sony MBX-195
• Sony MBX-230

На разъеме могут быть маркировки производителей, например:

• JAE (Японская компания, частый поставщик Sony): FI-R20 или FI-X30 серии.
• Hirose (Другой японский производитель): DF12 серии.
• I-PEX (или Kyocera): MZ1-2020 или подобные.
• Китайские аналоги могут иметь маркировку просто 2020 (что означает 20pin, 2.0mm высота).

Практический совет: Сфотографируйте разъем при хорошем освещении, измерьте его длину, ширину, количество контактов и ищите по этим параметрам на AliExpress, eBay или в магазинах радиодеталей. Запрос: 20 pin 1.0mm SMD socket motherboard USB connector.

Совместимые модели ноутбуков (серия VGN-FZ)

Разъем взаимозаменяем в рамках моделей, использующих одинаковую материнскую плату. Чаще всего разъемы совпадают в пределах одной подсерии.

Основные серии, где применяется аналогичная конструкция:

• Sony Vaio VGN-FZ11 Series (FZ11M, FZ11S, FZ11Z и т.д.)
• Sony Vaio VGN-FZ18 Series
• Sony Vaio VGN-FZ21 Series (FZ21M, FZ21S, FZ21E)
• Sony Vaio VGN-FZ31 Series
• Sony Vaio VGN-FZ38 Series
• Sony Vaio VGN-FZ140 Series
• Sony Vaio VGN-FZ160 Series
• Sony Vaio VGN-FZ180 Series
• Sony Vaio VGN-FZ190 Series
• Sony Vaio VGN-FZ200 Series

Важно: Модели с разными дополнительными портами (например, eSATA вместо i.LINK) могут иметь разную распиновку на одном и том же физическом разъеме. Поэтому лучший донор — это материнская плата от той же модели или максимально близкой.

Рекомендации по поиску и замене

1. Визуальная идентификация: Откройте ноутбук, найдите разъем. Посчитайте контакты, измерьте линейкой.
2. Поиск донора: На eBay искать не "разъем", а "motherboard for Sony VGN-FZ*" с пометкой "for parts/not working". Из нерабочей платы можно выпаять нужный разъем.
3. Покупка нового: На AliExpress вбить в поиск: 20 pin motherboard connector 1.0mm, JAE FI-R20 socket, Hirose DF12 20pin.
4. Работа мастера: Замена такого разъема — ювелирная паяльная работа, требующая опыта, микроскопа и термовоздушной станции. Обратитесь к квалифицированному мастеру по ремонту ноутбуков. Часто проще и надежнее найти исправную дочернюю плату с портами (sub-board), так как ее контакты тоже могли быть повреждены.

Итог: Для успешного ремонта вам необходимо точно идентифицировать разъем (фото, параметры) и найти его либо как запчасть с донорской материнской платы, либо как универсальный компонент от JAE/Hirose с такими же геометрическими параметрами.
