USB разъем для HP CQ42, CQ56, CQ62

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема USB на ноутбуках серий HP CQ42, CQ56, CQ62.

Описание и назначение

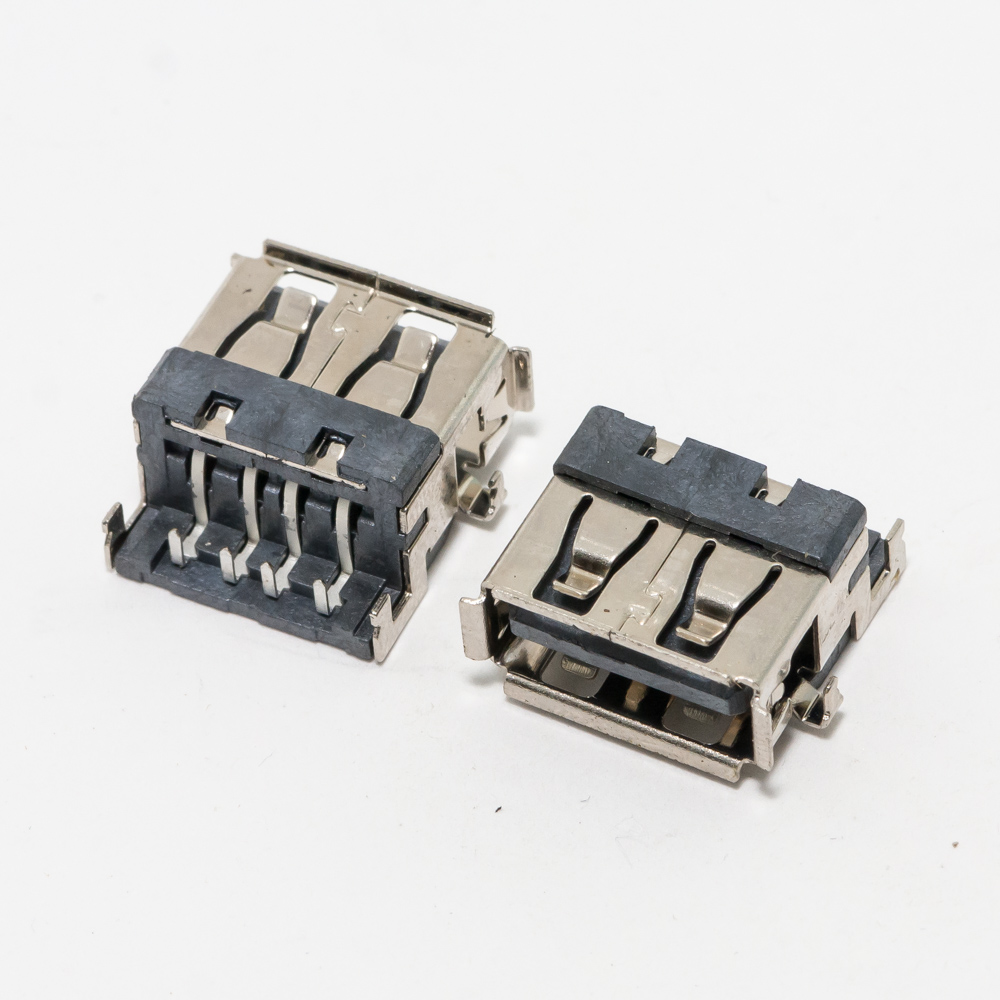

Разъем USB (чаще всего USB 2.0 Type-A) на материнских платах ноутбуков HP серий CQ42, CQ56, CQ62 — это поверхностно монтируемый порт, который припаивается непосредственно к материнской плате. Он служит интерфейсом для подключения периферийных устройств: флеш-накопителей, мышей, клавиатур, внешних жестких дисков, принтеров и т.д.

В данных моделях разъемы часто выходят из строя из-за механических повреждений: неаккуратного подключения/отключения кабеля, боковых нагрузок на подключенную флешку, что приводит к отрыву посадочных площадок ("пинов") или самого разъема от платы. Замена этого разъема — распространенный ремонт.

Технические характеристики

• Тип разъема: USB Type-A (стандартный прямоугольный).
• Версия USB: USB 2.0 (самый распространенный на этих материнских платах). Важно: некоторые порты (например, выделенный для Bluetooth/WLAN-модуля) могут использовать разъем меньшего размера.
• Конфигурация контактов: 4 контакта (пина) + 2 контакта для крепления к плате ("усики").
  • Pin 1: VCC (Питание +5V)
  • Pin 2: Data- (D-)
  • Pin 3: Data+ (D+)
  • Pin 4: GND (Земля)
• Монтаж: SMD (Surface Mount Device) — для поверхностного монтажа.
• Материал корпуса: Пластик.
• Материал контактов: Позолоченные или луженые контакты для лучшей проводимости и защиты от коррозии.

Парт-номера (Part Numbers / P/N) и коды запчастей

Парт-номера могут отличаться в зависимости от конкретной материнской платы (чипсет, ревизия). Ниже приведены основные коды:

1. Прямые парт-номера HP:

   • 6050A2274401 (очень распространенный номер для разъема USB 2.0 на многих платах HP этого поколения).
   • 6093A0057401
   • 6093A0057501

2. Номера на разъеме (manufacturer P/N): На корпусе самого разъема часто нанесены промышленные коды производителей. Самые популярные:

   • KX-B4 (или KXB4) — самый частый вариант. Это универсальный разъем.
   • ZX62R-B-5PA
   • A-TYPE 4P SMT

3. Код для поиска на рынке запчастей (в магазинах, на AliExpress, eBay):

   • USB Port Socket For HP CQ42 CQ56 CQ62
   • USB 2.0 Type A SMD Connector KX-B4
   • Motherboard USB Port KXB4

Важно: Перед покупкой лучше визуально сравнить старый разъем с фотографиями продавца, обращая внимание на ширину, высоту, форму пластикового корпуса и расположение крепежных "ушек".

Совместимые модели ноутбуков

Разъем с маркировкой KX-B4 (6050A2274401) совместим с очень широким списком моделей HP и Compaq этого и более позднего поколения.

Основные серии:

• HP Compaq CQ42, CQ56, CQ62 (все модификации)
• HP Compaq CQ32, CQ45, CQ57, CQ58
• HP Compaq G42, G56, G62, G72
• HP Pavilion dv4, dv5, dv6 (многие модели 2009-2011 гг.)
• HP Pavilion g4, g6, g7
• HP ProBook 44xx, 45xx (некоторые модели)
• Compaq Presario CQ и CQ всех серий того же периода.

Примечание по совместимости: Данный разъем является стандартным компонентом. Если визуально он идентичен установленному на вашей материнской плате (даже если модель ноутбука не в списке), он с высокой вероятностью подойдет. Ключевой параметр — внешнее соответствие.

Важно для ремонта:

1. Диагностика: Перед заменой убедитесь, что проблема именно в разъеме, а не в контроллере USB на материнской плате (южном мосте).
2. Паяльное оборудование: Для замены необходим паяльник с тонким жалом, фен для пайки SMD-компонентов (рекомендуется), флюс и припой.
3. Аккуратность: При отрыве разъема часто повреждаются контактные площадки на плате. Их восстановление ("наращивание дорожек") требует навыков.
4. Заземление: Обязательно работайте с отключенным аккумулятором и заземленным паяльником, чтобы избежать статического повреждения материнской платы.

Рекомендуется доверить замену разъема квалифицированному мастеру, если у вас нет опыта в микроэлектронном монтаже.
