Разъем Mini USB 003

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема Mini USB.

Описание разъема Mini USB (Type-B)

Разъем Mini-USB Type-B — это устаревший стандарт миниатюрного USB-разъема, который был широко распространен в период примерно с 2000 по 2009 годы. Он был разработан как компактная альтернатива стандартному USB Type-B (квадратному) для небольших устройств. После появления еще более тонкого и удобного Micro-USB, а затем USB-C, Mini-USB практически вышел из употребления.

Основное назначение:

• Зарядка и синхронизация портативной электроники.
• Передача данных (обычно по стандарту USB 2.0).

Типичное применение в устройствах (историческое):

• Цифровые фотоаппараты и видеокамеры
• Ранние смартфоны и КПК (Palm, BlackBerry, некоторые Nokia)
• Портативные MP3-плееры (например, многие модели Creative, iriver)
• Внешние жесткие диски (2.5")
• GPS-навигаторы
• Игровые контроллеры (например, контроллеры для PS3)
• Некоторые модели планшетов и электронных книг

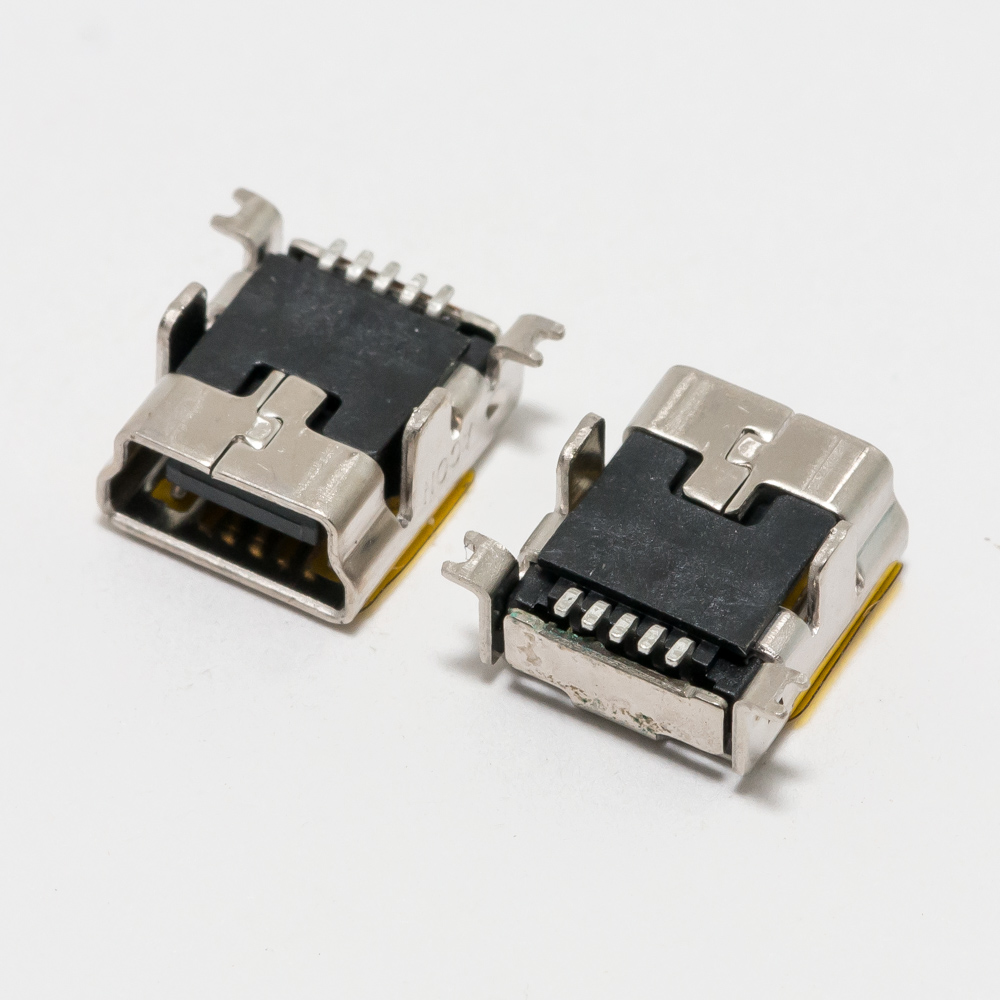

Внешний вид: Плоский разъем с трапециевидной формой и скошенными верхними углами, с 5 контактами внутри.

Технические характеристики (стандарт USB 2.0)

• Тип разъема: Mini-USB Type-B (гнездо — Mini-B USB 5 pin Female).
• Стандарт USB: В подавляющем большинстве случаев — USB 2.0.
  • Скорость передачи данных: До 480 Мбит/с (High-Speed).
  • Максимальный ток заряда: По спецификации — 500 мА (0.5А), но на практике многие зарядные устройства и порты могли выдавать больше (до 1.5-2А для отдельных устройств).
• Количество контактов: 5 pin.
  • Распиновка:
    1. VBUS (+5V, питание)
    2. D- (Data-)
    3. D+ (Data+)
    4. ID — в Mini-USB обычно не использовался (в Micro-USB служит для идентификации Host/Device в OTG)
    5. GND (земля)
• Количество циклов подключения: Около 5 000 (значительно меньше, чем у Micro-USB и USB-C).
• Ключевая особенность: Отсутствие универсальной ориентации — штекер имеет строго определенное положение для подключения.

Парт-номера и обозначения производителей

При поиске разъема для пайки (гнездо на плате) используются следующие типовые обозначения:

• Mini USB Type-B Female (гнездо, устанавливаемое на плату устройства).
• Mini-B 5 Pin SMD или Through Hole (для поверхностного или сквозного монтажа).
• Распространенные парт-номера и серии:
  • MOLEX: 67503-9010 (очень распространенная серия)
  • Hirose: UX60-MB-5ST
  • Amphenol: 10103594-0001LF
  • JAE: MD-5115
  • Общие обозначения в каталогах: MINI USB-B 5P SMD, MINI-B 5PIN SOCKET.

Для кабеля используется штекер Mini USB Type-B Male.

Совместимые модели устройств (примеры)

Важно: Это исторический список. Большинство этих устройств давно сняты с производства.

| Категория устройства | Конкретные модели (примеры) | | :--- | :--- | | Смартфоны и КПК | BlackBerry (8100, 8300, 8700, 9000 и многие другие), ранние HTC (TyTN, Touch Diamond), Motorola (RAZR V3, ROKR E2), Nokia N800, многие телефоны на Windows Mobile | | Фото/Видеотехника | Цифровые фотоаппараты Canon PowerShot (многие старые модели), Nikon Coolpix, Sony Cyber-shot, GoPro Hero (модели 1, 2), видеокамеры JVC, Panasonic | | Портативная аудиотехника| Плееры Creative Zen, iriver (многие модели), Archos, некоторые ранние плееры Sony Walkman | | Внешние накопители | Ранние внешние HDD 2.5" от Seagate, WD, Transcend, Verbatim | | Игровые устройства | Контроллер DualShock 3 для PlayStation 3, геймпады для PS2, некоторые рули | | Прочее | GPS-навигаторы Garmin, TomTom (старые), электронные книги (ранние Kindle 2, 3, Sony Reader), некоторые Bluetooth-гарнитуры, портативные радиостанции |

Важное примечание о совместимости

1. Несовместим с Micro-USB и USB-C: Разъемы Mini-USB и Micro-USB физически несовместимы. Не пытайтесь вставить один в другой, это может привести к поломке.
2. Проблема с долговечностью: Mini-USB менее надежен, чем Micro-USB, из-за тонкого центрального штырька, который легко гнется или ломается.
3. Современная замена: Если ваше устройство использует Mini-USB, для его подключения к современным компьютерам или зарядным устройствам потребуется кабель-переходник (например, Mini-USB -> USB Type-A) или специальный кабель. Универсальные зарядные станции иногда имеют порт Mini-USB.

Вывод: Mini-USB — это важный, но устаревший этап в эволюции USB. Его основное применение сегодня — обслуживание старой техники, ремонт и поддержка legacy-устройств.
