Разъем Mini USB 009

Отличный запрос. Номер 009 — это, скорее всего, внутренний артикул или код производителя конкретного компонента или кабеля. В мире разъемов Mini-USB это не стандартное общепринятое обозначение типа разъема (как Type-A, Type-B).

Скорее всего, Mini USB 009 — это обозначение разъема Mini-USB Type-B (самый распространенный 5-контактный тип), используемого в конкретной партии или конкретным производителем кабелей/устройств.

Приведу описание, технические характеристики и совместимость для стандартного разъема Mini-USB Type-B, который, вероятно, и скрывается под кодом "009".

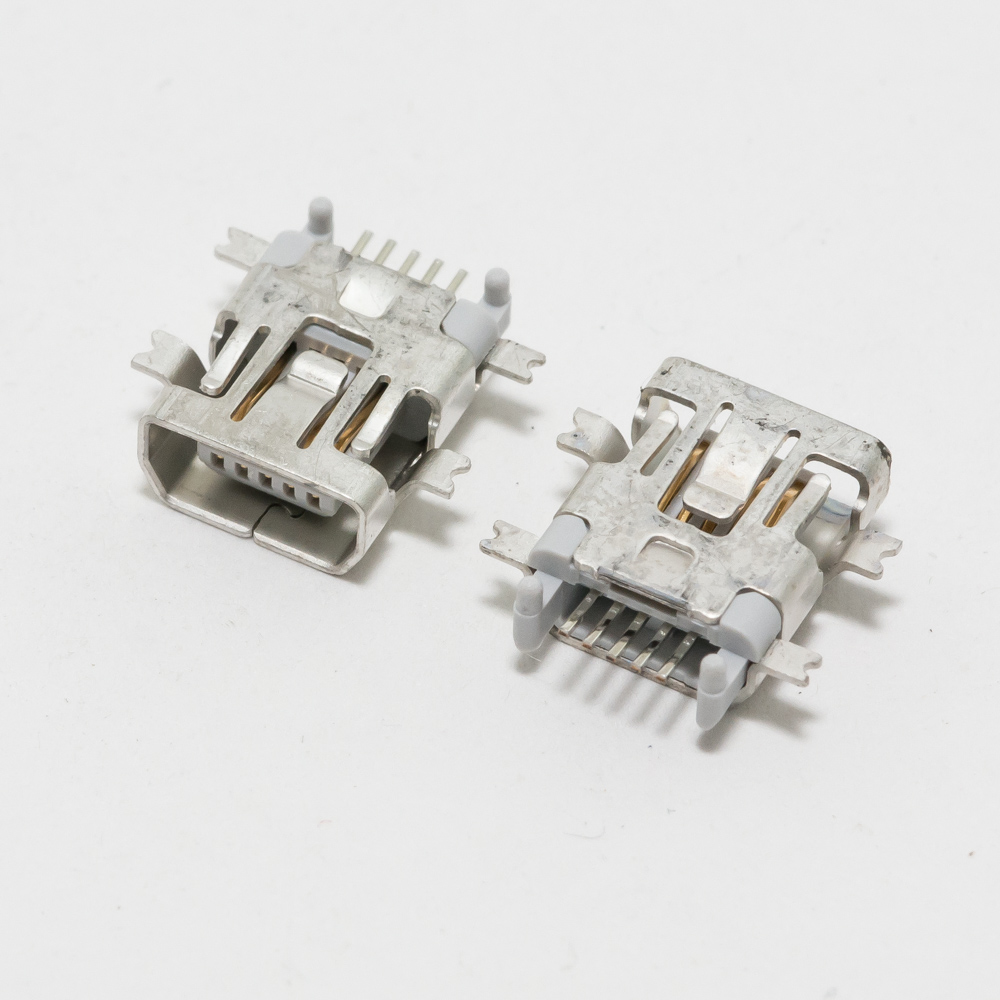

Описание разъема Mini-USB Type-B

Mini-USB Type-B — это компактный 5-контактный разъем, который был стандартом для зарядки и синхронизации множества портативных устройств в период примерно с 2005 по 2012 годы. Он пришел на смену более громоздкому стандартному USB Type-B и был впоследствии вытеснен еще более компактным и удобным Micro-USB, а затем USB-C.

Ключевые особенности:

• Форма: Трапециевидная, асимметричная, что теоретически позволяет подключать кабель только одной стороной (в отличие от Micro-USB).
• Надежность: Считался достаточно прочным, но уступал Micro-USB по количеству циклов подключения (около 5000 против 10000 у Micro-USB).
• Назначение: Использовался как порт на устройстве (device port). Второй конец кабеля обычно был стандартный USB Type-A для подключения к ПК или зарядному устройству.

Где применялся:

• Цифровые фотоаппараты и видеокамеры
• Портативные жесткие диски (HDD) и флешки
• GPS-навигаторы
• Ранние смартфоны и КПК (например, некоторые модели BlackBerry, Sony Ericsson, Motorola)
• Игровые контроллеры (например, контроллеры PlayStation 3)
• Внешние звуковые карты и другие периферийные устройства

Технические характеристики (Mini-USB Type-B)

| Параметр | Значение / Описание | | :--- | :--- | | Стандарт USB | USB 2.0 (максимальная скорость 480 Мбит/с). Поддерживается и USB 1.1. | | Количество контактов | 5 контактов (4 сигнальных + 1 для идентификации). | | Назначение контактов| 1: VBus (+5V), 2: Data-, 3: Data+, 4: ID (не используется), 5: GND (Земля). | | Сила тока | Обычно до 500 мА (по спецификации USB 2.0), но в зарядных режимах могло быть больше (до 1.5А) в зависимости от устройства. | | Габариты | Примерно 6.8 мм x 3.1 мм (вилка, внутренняя часть). | | Срок службы | Около 5000 циклов подключения/отключения. | | Альтернативные режимы | Не поддерживает альтернативные режимы (как USB-C). Только USB-данные и питание. |

Парт-номера (Part Numbers) и аналоги

Поскольку "009" — это вероятно внутренний код, вот стандартные общепринятые обозначения и парт-номера от производителей разъемов:

1. Официальное название: USB Mini-B (5-pin).
2. Коды производителей:
   • Molex: 47346-1001, 54819-0519
   • Hirose: UX60-MB-5ST
   • JAE: DX5R033JA1R1300
   • Amphenol: 12401510E4#2A
   • Общие/китайские аналоги: Часто обозначаются как Mini USB 5 Pin Female/Male PCB Socket.

Важно: Если вам нужна точная замена по коду 009, необходимо уточнить у поставщика или найти спецификацию на конкретное устройство, где используется этот разъем.

Совместимые модели устройств (примеры)

Вот неполный список типов и конкретных моделей устройств, использовавших Mini-USB Type-B:

• Фото/Видеотехника:

  • Практически все цифровые фотоаппараты Canon, Nikon, Sony, Olympus (выпущенные до ~2012-2014 гг.).
  • Экшн-камеры GoPro (модели Hero, Hero 2, Hero 3).
  • Видеокамеры.

• Мобильные устройства:

  • Смартфоны BlackBerry (многие модели до BlackBerry Z10).
  • Смартфоны Motorola (например, RAZR V3, Milestone).
  • Ранние смартфоны Samsung (до массового перехода на Micro-USB).
  • КПК (Palm, Pocket PC).
  • Портативные медиаплееры (MP3-плееры).

• Периферия и другое:

  • Контроллеры PlayStation 3 (DualShock 3) и некоторые другие геймпады.
  • Портативные жесткие диски (Seagate, WD, Toshiba).
  • GPS-навигаторы Garmin, TomTom.
  • Внешние Bluetooth-адаптеры.
  • Некоторые радиостанции и рации.
  • Ранние электронные книги.

Важное примечание о совместимости

• Mini-USB и Micro-USB НЕ совместимы физически. Их нельзя подключить друг к другу без переходника.
• Mini-USB Type-B имеет 5 контактов. Существовала также редкая версия Mini-USB Type-B 4-pin (без ID-контакта), в основном в очень старых телефонах. Они могут быть несовместимы по питанию.
• Сегодня для подключения таких устройств к современным компьютерам (с портами USB-C или только USB-A) необходим кабель Mini-USB — USB-A или переходник.

Если у вас есть более точная информация об устройстве, где указан разъем "Mini USB 009", можно дать более конкретные данные.
