Аудио разъем для ноутбука 006

Артикул: 3905637

в наличии: 17шт.

цена: 29

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

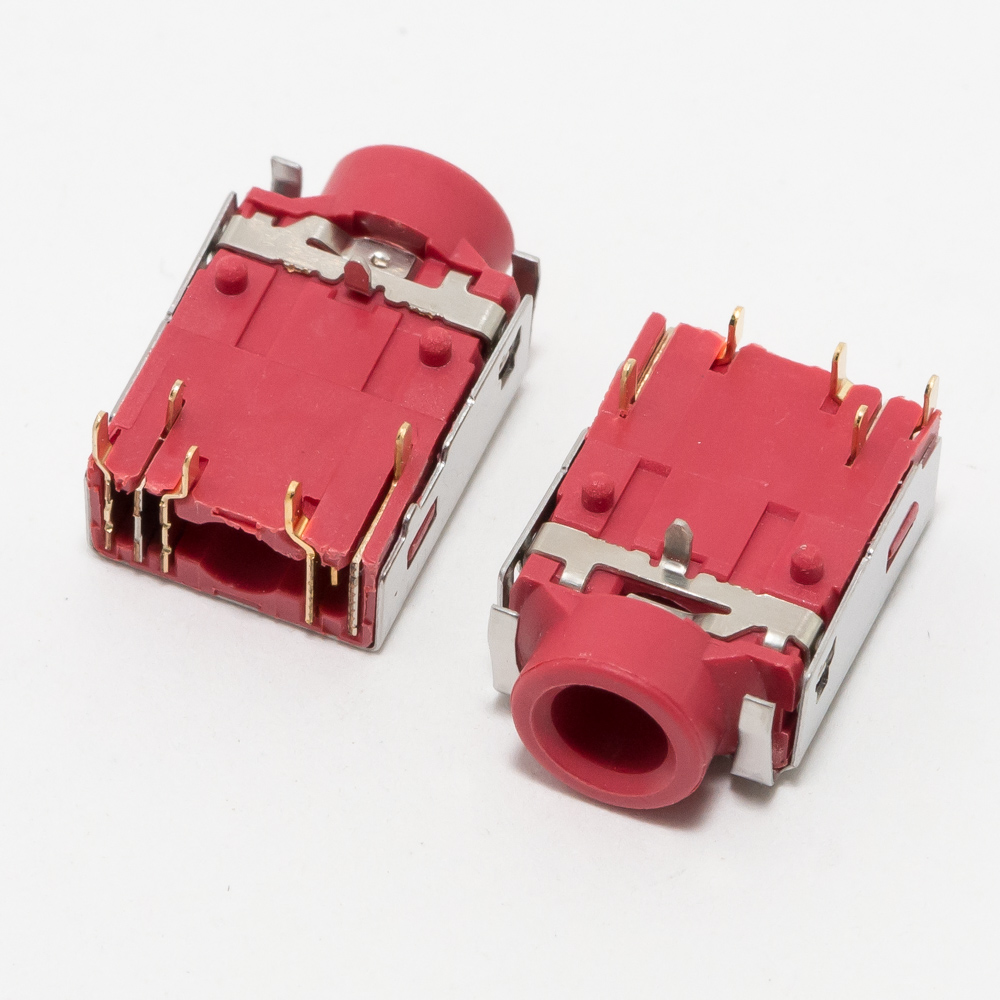

Описание Аудио разъем для ноутбука 006

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема ноутбука, который вы обозначили как "006".

Важное примечание: Цифра "006" — это, скорее всего, внутренний заводской код (Part Code) или номер на плате конкретного производителя (OEM). Это не универсальный номер детали. Для точного поиска и покупки необходимо использовать полный парт-номер от производителя ноутбука или материнской платы.

Описание компонента

Аудиоразъем (Audio Jack, Combo Jack) для ноутбука с кодом 006 — это компактный модульный разъем, который устанавливается непосредственно на материнскую плату ноутбука. Он выполняет двойную функцию:

Выход на наушники (зеленый, Line-Out).
Вход для микрофона (розовый, Mic-In).

Чаще всего в современных ноутбуках используется комбинированный аудиоразъем (combo jack) стандарта CTIA/AHJ, который распознает, какое устройство подключено (наушники с микрофоном или просто наушники), и автоматически переключает контакты. Разъем имеет 4 контакта (полюса).

Типичные неисправности, при которых требуется замена:

Механическая поломка (разъем расшатался, выпал из посадочного места).
Нарушение контакта (звук пропадает при шевелении штекера).
Поломка внутренних лепестков.
Замыкание контактов после попадания жидкости.

Технические характеристики (типовые)

Тип разъема: 4-контактный (4-pin), комбинированный аудио (CTIA/AHJ).
Размер гнезда: Стандартный 3.5 мм (1/8").
Монтаж: Для поверхностного монтажа (SMD) на материнскую плату.
Конфигурация контактов (CTIA):
- Контакт 1 (Tip): Левый канал (Left Audio).
- Контакт 2 (Ring 1): Правый канал (Right Audio).
- Контакт 3 (Ring 2): Общий (Ground, GND).
- Контакт 4 (Sleeve): Канал микрофона (Mic).
Корпус: Металлический (для экранирования и прочности) с пластиковым основанием.
Высота (примерно): 7-9 мм от платы.

Парт-номера и артикулы

Поскольку "006" — внутренний код, вот список альтернативных парт-номеров, под которыми этот или аналогичный разъем продается на рынке запчастей. Вам необходимо сверить внешний вид и распиновку на вашей старой детали.

1. Универсальные/общие номера (наиболее вероятные для поиска):

DCJ0201-003 (очень распространенный номер для разъемов Asus, Acer, HP).
DCJ0201-003-AA (модификация предыдущего).
JACK, COMBINATION, 3.5MM, SMD (описание для поиска).
4-pin 3.5mm Audio Jack SMD

2. Номера производителей ноутбуков (OEM):

Для ASUS: Часто используется 60NB07H0-MB3010 или 0B221-00340100 (но это номера узлов, нужно уточнять).
Для Acer: DC020001D00 или 50.GC101.021.
Для HP/Compaq: DC02B0014T00.
Для Lenovo: DC020001D00 (также встречается).

Как найти точный номер:

Самый надежный способ: Найти номер на материнской плате рядом с самим разъемом. Он может выглядеть как J_HEAD, J_AUDIO, CON1 или подобный.
Сфотографировать старый разъем (вид сверху и со стороны контактов) и показать продавцу запчастей.
Искать по модели ноутбука + словам "audio jack 3.5mm socket".

Совместимые модели ноутбуков (примеры)

Разъем с кодом 006 или его универсальный аналог DCJ0201-003 использовался и используется в огромном количестве ноутбуков различных брендов. Вот некоторые серии, где он часто встречается:

ASUS: K50, K52, K53, K55, N53, N55, X54, X55, X75, большинство моделей серий K, X, N 2010-2014 гг.
Acer: Aspire 5750G, 5755G, 5551, 5552, 5560, 7560, Timeline 4830TG, 5810TG, многие модели серий Aspire и Extensa.
HP/Compaq: G6, G7, G62, G72, CQ56, CQ57, CQ62, ProBook 45xx, 47xx.
Lenovo: IdeaPad G560, G570, G580, Z570, некоторые модели серий B и V.
Dell, Toshiba, Samsung: Также встречается в многих моделях аналогичного класса и года выпуска.

Критически важно: Совместимость определяется не моделью ноутбука, а моделью материнской платы. Два ноутбука одной серии, но с разными ревизиями плат, могут иметь разные разъемы.
