Разъем питания для Lenovo Yoga 11, 11S, 13

Конечно, вот подробное описание разъема питания для указанных моделей Lenovo Yoga.

Общее описание

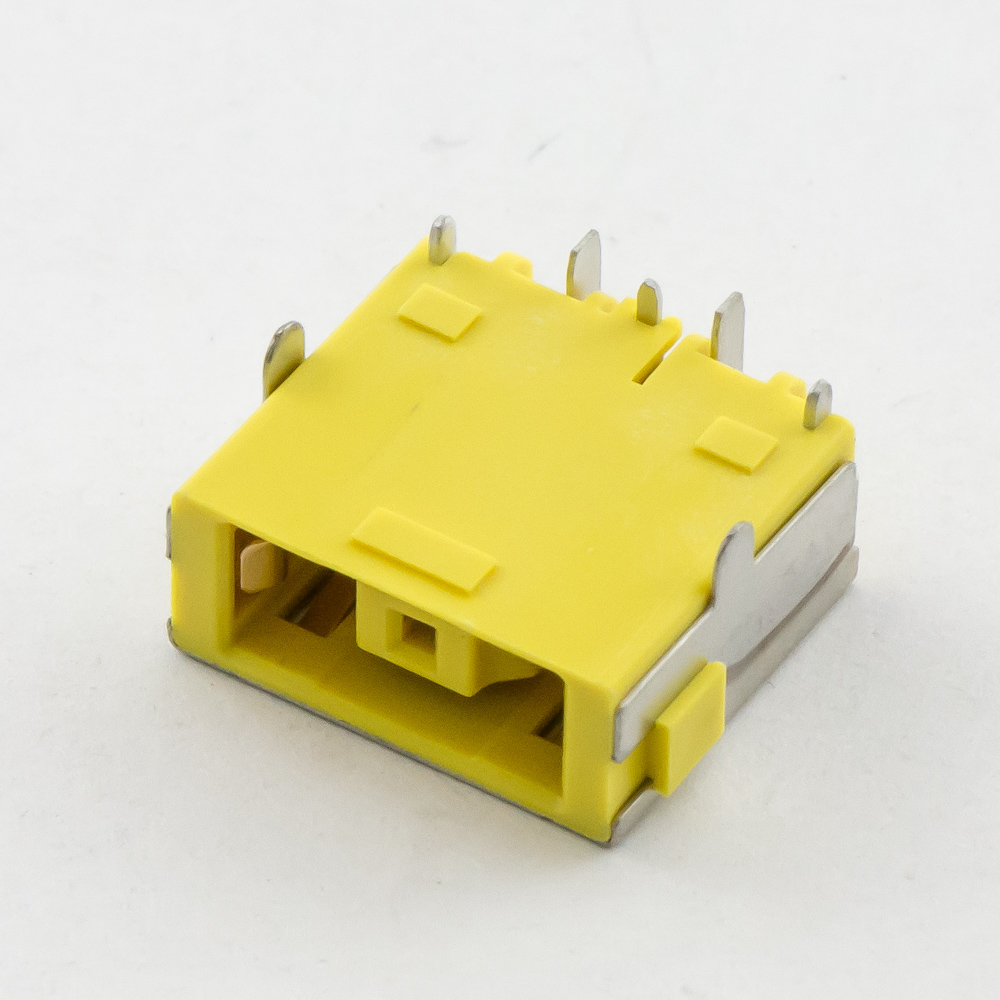

Разъем питания для ультрабуков серии Lenovo Yoga 11, 11S и 13 представляет собой плоский прямоугольный порт типа «USB-подобный». Это специализированный проприетарный разъем Lenovo, который использовался в ранних поколениях Yoga (примерно 2012-2014 гг.) и некоторых других тонких устройствах Lenovo того периода. Он меньше и тоньше, чем круглые разъемы, и не совместим с более поздними стандартами USB-C или круглыми штекерами.

Ключевая особенность: Разъем имеет асимметричную форму со скосом на одной стороне, что позволяет подключать его только в правильной ориентации.

Технические характеристики

• Тип разъема: Проприетарный прямоугольный штекер (часто называемый "Flat Pin" или "USB-style").
• Размеры (приблизительно): 10.5 мм в ширину, 4.5 мм в высоту.
• Конфигурация контактов: Внутри разъема расположены 4 контакта (2 силовых и 2 для сигнала/идентификации адаптера).
• Полярность: Центральный положительный (+) контакт.
• Напряжение и ток (стандартные параметры БП): 20V DC при силе тока, обычно 1.5A, 2.25A или 3.25A, в зависимости от модели ноутбука. Мощность: от 30W до 65W.
• Функция: Подача питания и зарядка встроенного аккумулятора.

Парт-номера (PN - Part Numbers) и совместимые модели

Парт-номера могут относиться к полному адаптеру питания (AC Adapter) или к кабелю/штекеру отдельно.

1. Основные парт-номера адаптеров питания:

• ADLX45NLC3A (или ADLX45NLC3A1A) – Один из самых распространенных адаптеров на 45Вт (20V, 2.25A).
• ADLX65NLC3A – Адаптер на 65Вт (20V, 3.25A), часто для более производительных моделей.
• ADLX45YCC3A
• 36200206 – Код для кабеля питания (вилка + штекер) без блока.
• SA10M10351 – Еще один распространенный номер для адаптера 45Вт.

2. Совместимые модели ноутбуков Lenovo:

Важно: Этот разъем использовался на первом и втором поколениях серии Yoga. Список ниже включает основные модели, но не является исчерпывающим.

• Lenovo Yoga 11 / Yoga 11S (первое поколение, 2012-2013):
  • Yoga 11 (модели на Windows RT, например, 59370040)
  • Yoga 11S (модели на Windows 8, например, 59370023, 59370027)
• Lenovo Yoga 13 (первое поколение, 2012-2013):
  • Модели: 59371438, 59371444, 59371452, 13107-7B и другие.
• Lenovo Yoga 2 11 (второе поколение, 2014):
  • Модели: 59367376, 59367380 и другие.
• Lenovo Yoga 2 Pro 13 (второе поколение, 2013-2014):
  • Модели: 59368842, 59368846 и другие.
• Lenovo Yoga 3 11 (2015) – Внимание! Yoga 3 11 уже перешел на разъем USB-C для зарядки. Требуется проверка конкретной модели.
• Другие серии с тем же разъемом:
  • Lenovo IdeaPad U310, U410 (не все модификации)
  • Lenovo IdeaPad U330, U430, U530
  • Lenovo Flex 14 (первое поколение, например, Flex 14D)
  • Некоторые модели Lenovo ThinkPad Yoga 11e (для образования)

Критически важные рекомендации по замене и покупке

1. Проверка перед покупкой: Самый надежный способ — сверить парт-номер вашего родного адаптера или найти модель ноутбука (тип машины, e.g., 5937xxxx) на задней крышке/под аккумулятором.
2. Мощность (Вт, А): Можно использовать адаптер большей мощности (например, 65Вт вместо 45Вт), если напряжение одинаковое (20V). Устройство возьмет нужный ток. Не рекомендуется использовать менее мощный адаптер (например, 30Вт для Yoga 13), так как он может не заряжать ноутбук под нагрузкой или перегреваться.
3. Внешний вид разъема: Убедитесь, что штекер идентичен вашему старому (прямоугольный, плоский, со скосом). Не путать с более новым квадратным штекером Lenovo (используется в некоторых IdeaPad) или круглым.
4. Где искать: При поиске в интернет-магазинах используйте ключевые фразы: "Разъем питания Lenovo Yoga 11 плоский", "Штекер зарядки Lenovo 36200206", "Адаптер Lenovo ADLX45NLC3A".

Итог: Для ваших моделей (Yoga 11, 11S, 13 1st gen) ищите адаптер с прямоугольным плоским 4-пиновым разъемом, напряжением 20V и мощностью не менее 45Вт (предпочтительно 45Вт или 65Вт), с парт-номерами, указанными выше.
