Разъем питания для планшета тип 229

Отличный вопрос! Разъем типа 229 — это один из самых распространенных и надежных разъемов для питания и зарядки планшетов, в первую очередь ассоциирующийся с продукцией Samsung.

Общее описание

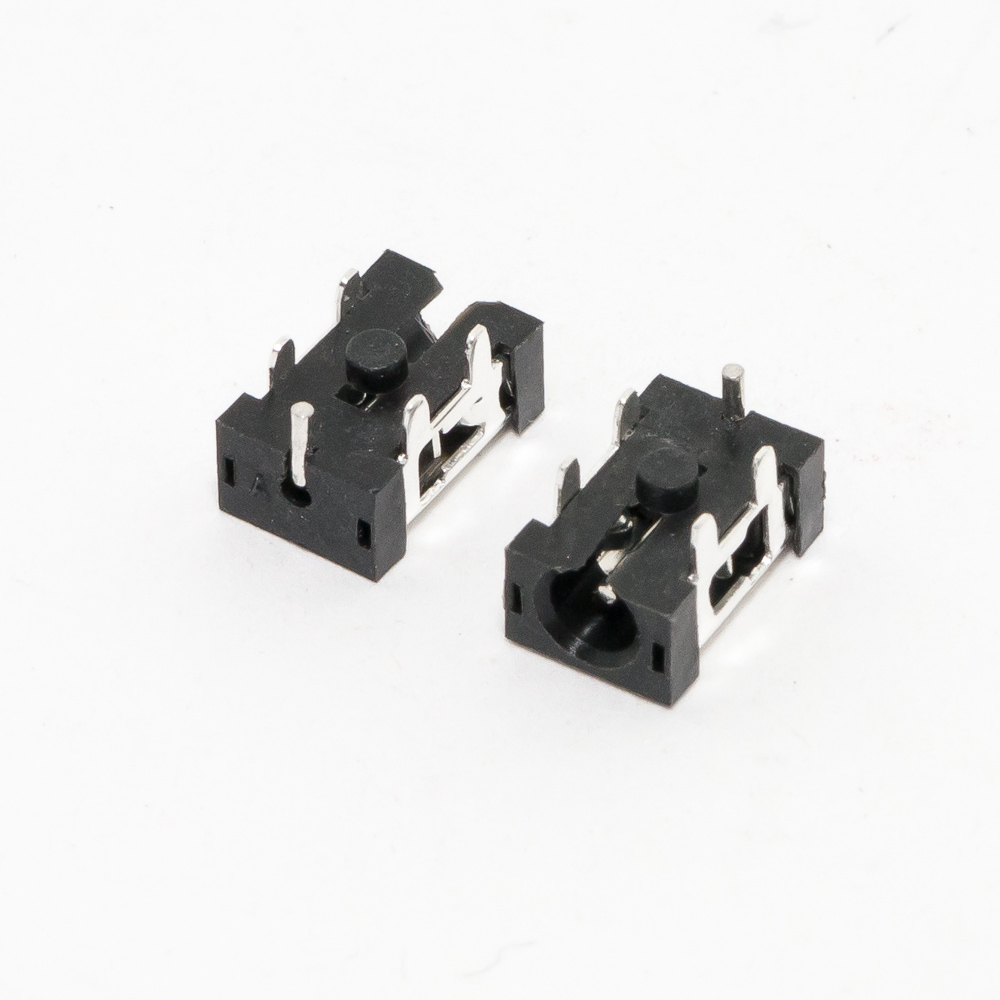

Разъем DC Power Jack 2.5mm x 0.8mm (также известный как Type 229, EIAJ-05) — это цилиндрический коаксиальный разъем для постоянного тока. Его ключевая особенность — один центральный штырь (пин) и внутренний диаметр гильзы 2.5 мм. Он широко использовался в планшетах и другой портативной электронике в период примерно с 2010 по 2018 годы.

Основное назначение:

• Зарядка аккумулятора планшета.
• Питание планшета от сети (при подключенном аккумуляторе или без него).
• Синхронизация с ПК (через специальные кабели типа USB-229, которые совмещают в одном разъеме и питание, и данные).

Преимущества:

• Надежность: Простая и robust-конструкция, менее хрупкая, чем micro-USB того времени.
• Удобство: Легкое подключение "вслепую".
• Изоляция: Минимальный риск короткого замыкания.

Недостатки:

• Неуниверсальность: Требует "родного" зарядного устройства или кабеля с правильной полярностью.
• Устаревание: Вытеснен современными универсальными стандартами (USB-C, micro-USB).

Технические характеристики (Typical)

• Тип разъема: DC Power Jack (гнездо, "female").
• Стандарт: EIAJ / JEITA Type 5 (часто называемый EIAJ-05).
• Диаметр центрального контакта (пина): 0.8 мм
• Внутренний диаметр гильзы (outer sleeve): 2.5 мм
• Полярность (на гнезде, вид со стороны входа): Центр (пин) — ПЛЮС (+). Гильза (наружная часть) — МИНУС (-). Это критически важно! Неправильная полярность может вывести устройство из строя.
• Рабочее напряжение: Обычно 5V, 9V, 12V (в зависимости от модели планшета и технологии быстрой зарядки).
• Максимальный ток: Обычно 2А, но может быть и выше для конкретных моделей.
• Конфигурация контактов: 2 контакта (питание) или 3 контакта (питание + данные для синхронизации, где третий контакт — сигнальный).

Парт-номера (Part Numbers) и артикулы

При поиске для ремонта или замены используйте эти ключевые артикулы:

1. Общие/оригинальные артикулы Samsung:

• GH059-06500A (один из самых распространенных)
• HS-229
• EJ-229A
• DC Jack 229

2. Артикулы на популярных рынках (Aliexpress, eBay):

• For Samsung Tab 3/4 P5200 P5220 P9000 Charging Port
• DC Power Jack Socket For Galaxy Note 10.1 N8000 N8010
• Зарядный разъем 229
• EIAJ-05 Connector

3. Артикулы производителей компонентов:

• CUI Inc: PJ-037AH (или аналогичная серия PJ-...)
• JST: SHR-05V-S-B (или аналоги)
• Hirose Electric: HR10-7P-4P (или аналоги)

Совместимые модели планшетов (основной список)

Внимание! Совместимость зависит не только от формы разъема, но и от распайки на плате (2 или 3 контакта), а также расположения крепежных лепестков. Перед покупкой обязательно сверяйтесь с фото оригинальной детали.

Samsung Galaxy Tab серия A (старая) и серия S:

• Samsung Galaxy Tab 3 (большинство моделей): SM-T210, SM-T211, SM-T215, SM-T310, SM-T311, SM-T315, SM-T320, SM-T325, SM-T520, SM-T525, SM-T530, SM-T535
• Samsung Galaxy Tab 4: SM-T230, SM-T231, SM-T235, SM-T330, SM-T331, SM-T335, SM-T530, SM-T531, SM-T535
• Samsung Galaxy Tab S 8.4/10.5 (первого поколения, 2014 г.): SM-T700, SM-T705, SM-T800, SM-T805
• Samsung Galaxy Tab Pro 8.4/10.1/12.2: SM-T320, SM-T325, SM-T520, SM-T525, SM-T900, SM-T905
• Samsung Galaxy Note 10.1 (2012-2014): GT-N8000, GT-N8010, GT-N8020, SM-P600, SM-P601, SM-P605
• Samsung Galaxy Note 8.0: GT-N5100, GT-N5110, GT-N5120

Другие бренды (использовали аналогичный разъем):

• Lenovo (многие планшеты 2012-2015 гг.): например, Lenovo Yoga Tablet 10 (B8000), Lenovo A5500, A7600.
• Dell Venue 8/10 Pro (серия 7000).
• Toshiba Excite, Asus VivoTab, Acer Iconia (некоторые модели).
• Различные китайские планшеты и нетбуки того периода.

Важное примечание для ремонта:

Перед покупкой разъема настоятельно рекомендуется:

1. Разобрать планшет и визуально сравнить старый разъем с фотографиями продавца.
2. Обратить внимание на количество и расположение контактов для пайки, а также на форму и расположение металлических "ушков" для крепления к корпусу.
3. Проверить полярность на старом зарядном устройстве (на символе возле гнезда обычно указано: + ---( )--- -).

Надеюсь, это подробное описание поможет вам!
