Sanrex DF150BA-80

Sanrex DF150BA-80 – Описание и технические характеристики

Описание:

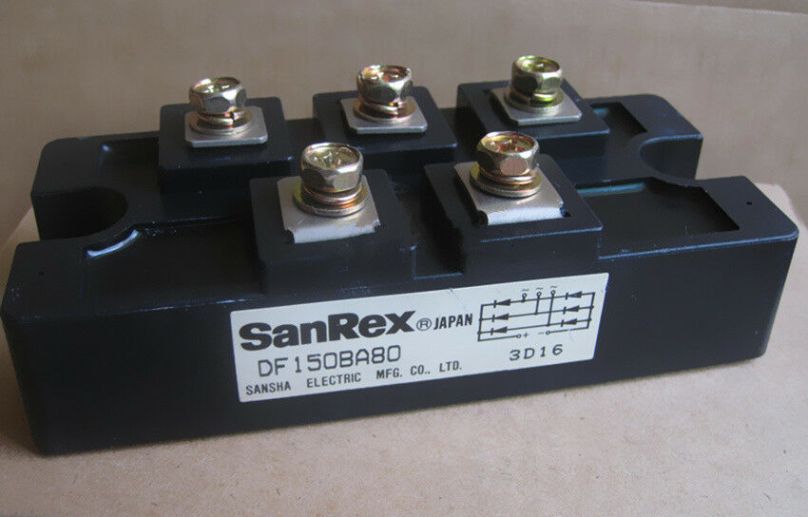

Модуль Sanrex DF150BA-80 – це силовий діодний модуль (діодний міст) з максимальним струмом 150A та напругою 800V. Він використовується в перетворювачах частоти, джерелах живлення, інверторах та інших силових електронних пристроях. Модуль має компактну конструкцію, високу надійність і ефективне охолодження за рахунок монтажу на радіатор.

Технічні характеристики:

| Параметр | Значення | |----------|----------| | Максимальний середній випрямлений струм (I_FAV) | 150A | | Піковий повторюваний струм (I_FRM) | 3000A | | Максимальна зворотна напруга (V_RRM) | 800V | | Пряме падіння напруги (V_F) при 150A | ~1.5V (типове) | | Температурний діапазон | -40°C до +150°C | | Корпус | Module (діодний міст, ізольований) | | Кріплення | Винтове (M6 або подібне) | | Габарити | Залежить від виробника (уточнюйте в даташиті) |

Парт-номери та сумісні аналоги:

Оригінальні парт-номери:

• Sanrex: DF150BA-80
• Можливі альтернативні позначення: DF150BA80, DF-150BA-80

Аналоги від інших виробників:

• Mitsubishi: CM150DY-24H
• Fuji Electric: 6RI150G-080
• SEMIKRON: SKD150/08
• IXYS: MDD150-16N1

Сумісні моделі (подібні за параметрами):

• Sanrex DF100BA-80 (100A, 800V)
• Sanrex DF200BA-80 (200A, 800V)
• Sanrex DF150BA-120 (150A, 1200V)

Застосування:

• Випрямні мости в промислових інверторах
• Джерела живлення високої потужності
• Зварювальні апарати
• Системи керування електродвигунами

Примітка: Для точних параметрів варто звертатися до офіційного даташиту Sanrex, оскільки характеристики можуть відрізнятися залежно від виробника та ревізії модуля.

Якщо потрібна додаткова інформація (наприклад, схема підключення або термічні параметри), повідомте!
