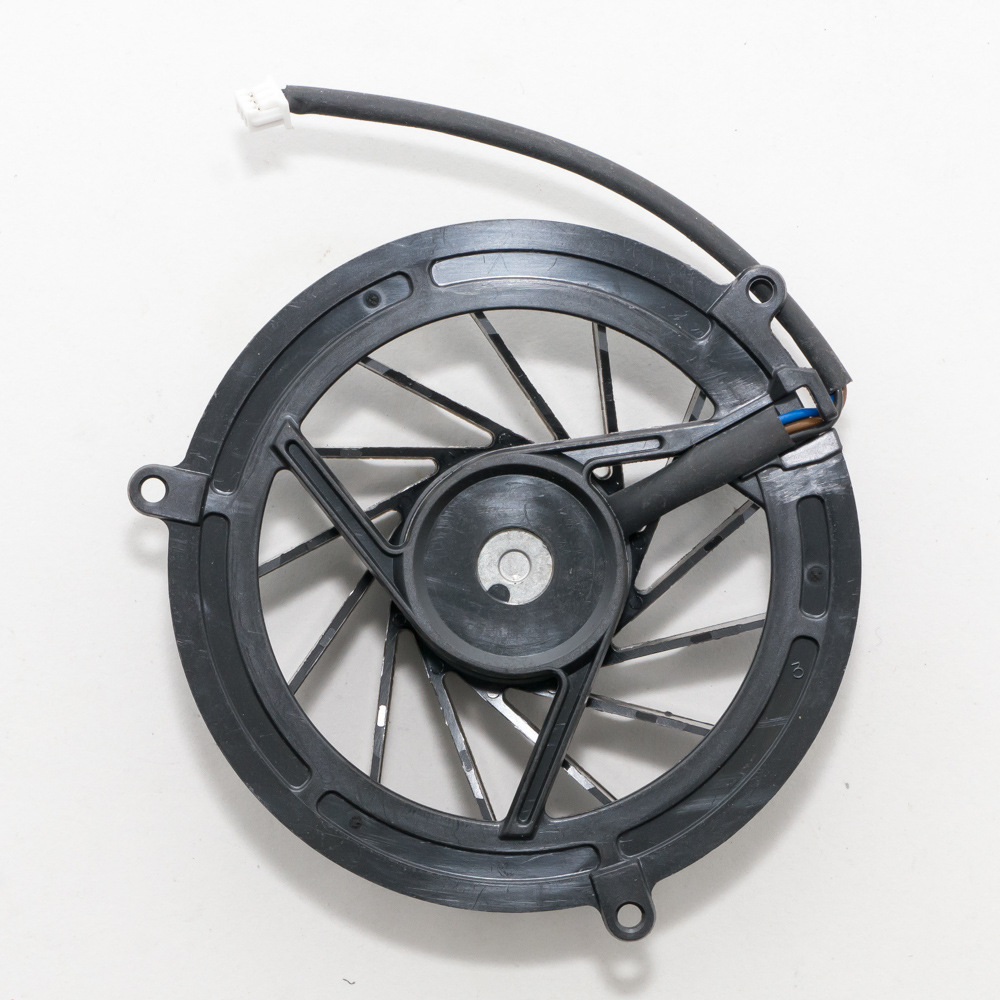

Вентилятор для ноутбука Acer Aspire 1700 (3 pin)

Отличный выбор для ремонта классической модели! Вот подробное описание, характеристики и совместимость для кулера ноутбука Acer Aspire 1700.

Описание

Система охлаждения ноутбука Acer Aspire 1700 представляет собой комбинированный модуль "кулер-радиатор". Он предназначен для отвода тепла от центрального процессора (CPU) и, в некоторых модификациях, также от графического процессора (GPU). Модель Aspire 1700 известна своими проблемами с перегревом из-за мощных по тем временам компонентов и компактного корпуса, поэтому исправная работа этого вентилятора критически важна.

Ключевая особенность — разъем питания 3-pin, что является стандартом для того поколения ноутбуков. Это означает, что вентилятор работает на постоянных оборотах (или управляется по напряжению через BIOS/EC), в отличие от более современных 4-pin (PWM) кулеров.

Технические характеристики (общие для совместимых моделей)

• Тип разъема: 3-pin (контактные пины: +5V/+12V, земля (GND), тахометр (RPM)).
• Напряжение питания: Обычно 5V или 12V (точное значение указано на наклейке самого вентилятора).
• Диаметр вентилятора: Примерно 50-60 мм (стандарт для модулей того времени).
• Толщина (высота) вентилятора: Около 10 мм.
• Тип подшипника: Чаще всего скольжения (sleeve bearing) или, в более качественных заменах, шарикоподшипник (ball bearing).
• Конструкция: Медный или алюминиевый радиатор с тепловыми трубками (heat pipes), ведущими к вентилятору, который продувает воздух через ребра радиатора.
• Основная функция: Охлаждение процессора Intel Pentium 4 (Socket 478) или ранних мобильных процессоров Intel Celeron/Pentium M.

Парт-номера (Part Numbers) и артикулы

Внимание! Acer Aspire 1700 выпускался в разных конфигурациях (например, 1702, 1703, 1705 и т.д.), и кулеры могли незначительно отличаться. Обязательно сверяйте внешний вид и расположение винтов!

Наиболее распространенные и проверенные парт-номера:

1. 48.29Q03.001 (или 48.29Q03.001M) — самый частый и основной номер для поиска.
2. 48.29Q03.002
3. 48.29Q03.003
4. G.5T10.001 (альтернативный номер)
5. NBFAN 001 (универсальный номер от поставщиков)
6. На оригинальном кулере также может быть маркировка производителя вентилятора, например, Delta или Sunon, с их внутренним номером (например, PKD0512H).

На что смотреть: Номер обычно нанесен на наклейку на медном радиаторе или на пластиковой рамке вентилятора.

Совместимые модели ноутбуков Acer

Данный модуль охлаждения используется в целой серии ноутбуков Acer начала-середины 2000-х годов на аналогичной платформе.

Основная совместимость (практически 100%):

• Acer Aspire 1700 (все субмодели: 1700, 1701, 1702, 1703, 1704, 1705)
• Acer Aspire 1710

Высокая вероятность совместимости (рекомендуется визуальная сверка по фото):

• Acer TravelMate 290 (некоторые модификации)
• Acer TravelMate 292 (некоторые модификации)
• Acer Extensa 2600 / 2800 (требуется проверка)
• Некоторые модели Packard Bell и Gateway (дочерние бренды Acer того периода), построенные на идентичной платформе.

Важные рекомендации перед покупкой

1. Разберите ноутбук и извлеките старый кулер. Это единственный гарантированный способ узнать точный парт-номер и конструкцию (например, охлаждает ли модуль только CPU или CPU+GPU).
2. Сделайте фото вашего старого кулера (вид сверху, снизу, разъем). Сравните с фото продавца.
3. При замене ОБЯЗАТЕЛЬНО замените термопасту на процессоре и чипсете, а также термопрокладки (если они были) на графическом чипе и других элементах.
4. Очистите радиатор. Даже с новым вентилятором забитые пылью ребра радиатора сведут эффективность на нет. Продуйте их сжатым воздухом.
5. Проверьте разъем на материнской плате. Убедитесь, что он чистый и не поврежден.

Удачного ремонта! Эта модель — кусочек компьютерной истории, и ее вполне можно вернуть к жизни.
