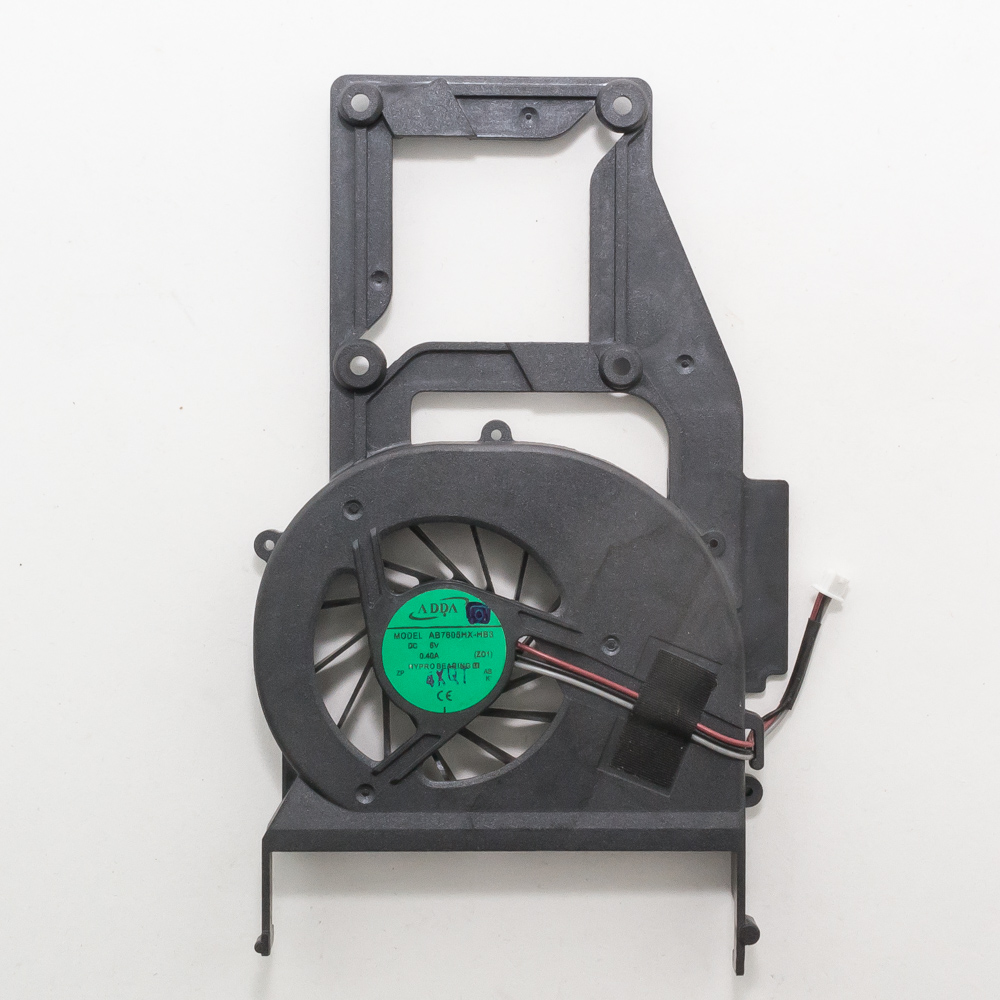

Вентилятор для ноутбука Acer Aspire 4320, 4720 (3 pin)

Конечно, вот подробное описание и технические характеристики вентилятора для ноутбуков Acer серий Aspire 4320 и 4720.

Описание

Вентилятор охлаждения (кулер) является ключевым компонентом системы теплоотвода ноутбуков Acer Aspire 4320 и 4720. Он состоит из медного радиатора, плотно прилегающего к процессору и чипсету через термоинтерфейс, и крыльчатки на подшипнике скольжения, которая приводится в движение двигателем постоянного тока. При повышении температуры система управления (BIOS) увеличивает скорость вращения вентилятора, предотвращая перегрев и троттлинг (снижение производительности) компонентов. Неисправный вентилятор приводит к сильному перегреву, самопроизвольному выключению ноутбука и может вызвать выход из строя процессора или видеокарты.

Технические характеристики

• Тип разъема: 3-pin (3 контакта). Контакты: питание (+5V или +12V, зависит от модели), земля (GND), тахометр (сигнал обратной связи о скорости вращения).
• Напряжение питания: Обычно 5В или 12В (точное значение зависит от конкретной модификации материнской платы).
• Размеры вентилятора: Примерно 70x70x10 мм (точные габариты могут незначительно варьироваться у разных производителей).
• Тип подшипника: Подшипник скольжения (Sleeve Bearing) — наиболее распространенный для этих моделей. Реже встречается качения (Ball Bearing).
• Скорость вращения: Управляемая (Variable Speed), обычно в диапазоне 2000-5000 об/мин.
• Шум: Уровень шума зависит от скорости. На максимальных оборотах может быть достаточно слышимым.
• Конструкция: Моноблочная — радиатор и вентилятор объединены в единый неразборный узел.

Парт номера (Part Numbers) и артикулы

Оригинальные и совместимые вентиляторы могут иметь следующие номера:

• Основной оригинальный номер Acer: 48.04Q03.001 (наиболее распространенный для этих серий).
• Номер запчасти Acer (AC/DC): DC28000B00E, DC28000B00F
• Популярные совместимые артикулы от производителей кулеров:
  • QAL40 (часто используется как общее обозначение)
  • ETA00U03501
  • GZ0578-001
• Коды продавцов на AliExpress / eBay: Часто продается под артикулами LA-4221P, LA-4221P Fan, что указывает на совместимость с материнской платой данного модельного ряда.

Важно: При заказе рекомендуется визуально сравнивать фотографии вентилятора (расположение винтов, форму радиатора, длину шлейфа) с вашим старым, так как в рамках одной серии могли быть небольшие конструктивные отличия.

Совместимые модели ноутбуков

Данный вентилятор совместим в первую очередь с Acer Aspire 4320 и Acer Aspire 4720, а также с другими ноутбуками, построенными на той же платформе (часто — материнская плата Quanta ZW1 или ZL1).

Основной список совместимости:

• Acer Aspire 4310, 4315, 4320, 4520, 4710, 4715, 4720, 4720Z, 4920, 4920G
• Acer Aspire 5310, 5315, 5510, 5515, 5710, 5715, 5720, 5720Z, 5920, 5920G
• Acer Aspire 7520, 7520G, 7720, 7720G
• Acer Extensa 4220, 4620, 5220, 5620
• Packard Bell: EasyNote_MX37, MX37, MX37-J-010RU
• Некоторые модели Gateway (например, серии T/MT), выпущенные в тот же период.

Рекомендация: Перед покупкой обязательно откройте ноутбук, извлеките старый вентилятор и сверьте его внешний вид и маркировку с фотографиями нового. Это самый надежный способ избежать ошибки.
