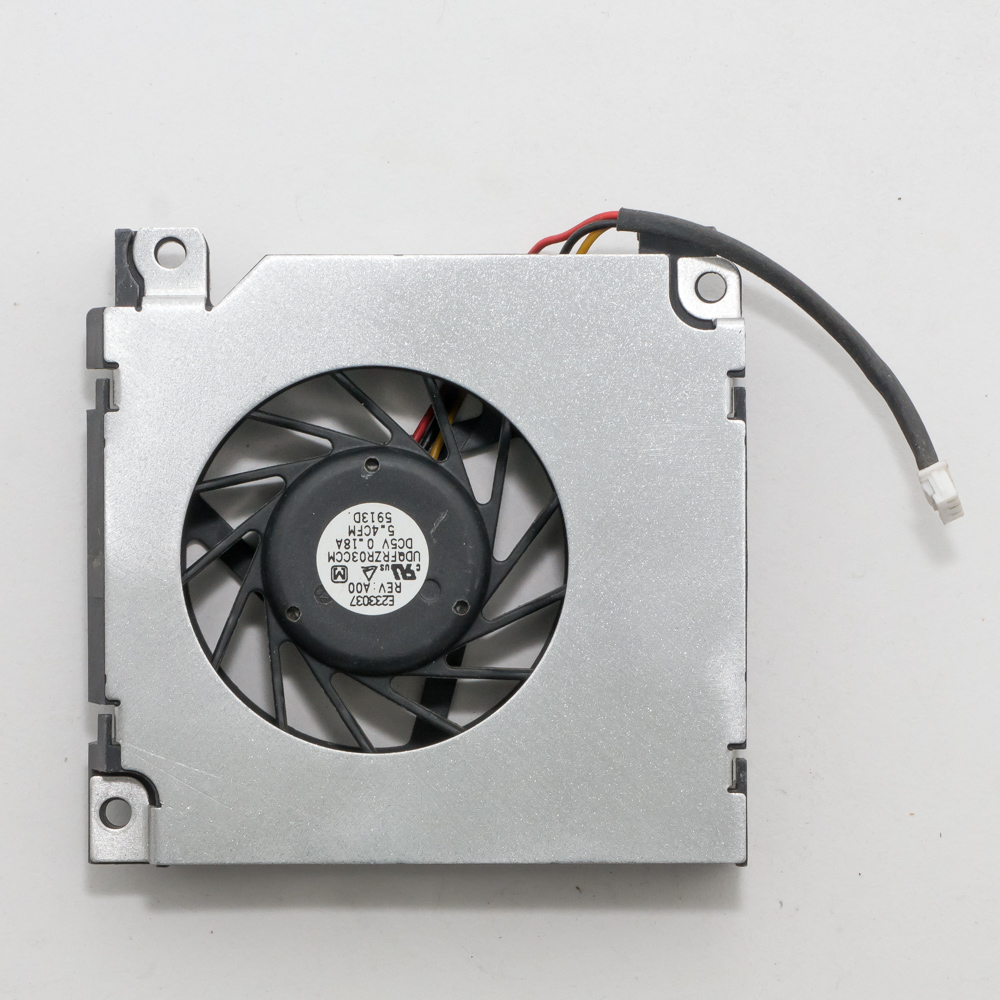

Вентилятор для ноутбука Dell D810, M70 (3 pin)

Отличный выбор! Вентилятор для ноутбуков серии Dell Latitude D810 и Precision M70 — это классический компонент, так как эти модели известны склонностью к перегреву. Вот подробное описание.

Описание

Система охлаждения для ноутбуков Dell Latitude D810 и Dell Precision M70. Эти модели имеют идентичную конструкцию корпуса и материнской платы (за исключением графического чипа), поэтому используют один и тот же модуль вентилятора.

Вентилятор представляет собой комбинированный модуль, который включает в себя:

1. Радиатор из алюминиевых пластин, который отводит тепло от центрального процессора (CPU) и графического процессора (GPU).
2. Медные тепловые трубки, передающие тепло от чипов к радиатору.
3. Вентилятор (кулер) на подшипнике скольжения с разъемом питания на 3 пина. Третий пин используется для тахометра (измерения оборотов).
4. Термопрокладки для чипов памяти видеокарты и других элементов (обычно требуют замены при установке нового вентилятора).

Основная функция: Принудительный отвод тепла от процессора Intel Pentium M и мощной дискретной графики (NVIDIA Quadro FX Go1400 или GeForce Go 6800), предотвращение троттлинга и выключений ноутбука.

Технические характеристики

• Тип разъема: 3-pin (контактный), стандартный для Dell того поколения.
• Напряжение питания: +5V (стандарт для ноутбуков).
• Диаметр вентилятора: Примерно 50-55 мм.
• Тип подшипга: Чаще всего скольжения (sleeve bearing), реже — шарикоподшипник (ball bearing) в более дорогих версиях. Подшипник скольжения может со временем высыхать, что приводит к гулу и остановке.
• Управление оборотами: Контролируется BIOS/чипсетом материнской платы на основе показаний датчиков температуры. При низкой нагрузке может вращаться медленно или останавливаться, при высокой — выходить на максимальные обороты.
• Совместимые тепловые интерфейсы: Для процессора и графического чипа требуется термопаста. Для памяти и элементов питания видеокарты — термопрокладки разной толщины (обычно 0.5-1.5 мм).

Парт-номера (Part Numbers / P/N) и коды

Оригинальные номера Dell, которые нужно искать:

• FK236 (самый распространенный и узнаваемый номер на модуле)
• 0FK236
• D9528
• FG477 (также может встречаться)
• N3917 (вариант для Precision M70)
• Код поставщика Dell (Dell P/N): 312-5164 (очень важный номер для поиска)

Артикулы производителей (OEM):

• Delta Electronics: PFR0612XHE (один из основных производителей)
• AVC: DA0503B12U (другой крупный производитель)

Важно: При покупке ищите по любому из этих номеров. Надпись "FK236" обычно нанесена на медной части радиатора.

Совместимые модели ноутбуков

Вентилятор с указанными парт-номерами полностью совместим со следующими моделями:

1. Dell Latitude D810
2. Dell Precision M70

Важное примечание: Модели Dell Latitude D800 и Dell Precision M60 используют другой вентилятор (обычно с маркировкой FK185 или 312-5157), так как у них иное расположение чипов и тепловых трубок. Они НЕ СОВМЕСТИМЫ с D810/M70.

Рекомендации по покупке и установке

1. Проверка: Перед покупкой убедитесь, что ваш ноутбук — именно D810 или M70 (модель указана на шильдике внизу).
2. Новый vs Б/У: Новые оригинальные вентиляторы практически не производятся. Большинство предложений на рынке — это восстановленные или совместимые (compatible) модули из Китая. Они часто работают нормально, но качество может варьироваться.
3. Термоинтерфейс: Обязательно купите качественную термопасту (например, Arctic MX-4, Noctua NT-H1) и комплект термопрокладок разной толщины. Старые прокладки при разборке обычно разрушаются.
4. Чистка: При замене вентилятора тщательно очистите от пыли все внутренности ноутбука, особенно радиаторные решетки.
5. Сложность замены: Замена требует почти полной разборки ноутбука (снятия клавиатуры, верхней крышки, материнской платы). Рекомендуется только для пользователей с опытом. Найдите или заранее изучите Service Manual (руководство по обслуживанию) для Dell Latitude D810.

Надеюсь, это описание поможет вам найти и успешно заменить вентилятор!
