Вентилятор для ноутбука Fujitsu P5020, S6010, T3010 (3 pin)

Артикул: 3905748
в наличии: 2шт.
цена: 754
цена актуальна на: 06.07.2023
  • от 10шт - скидка 5%
  • от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

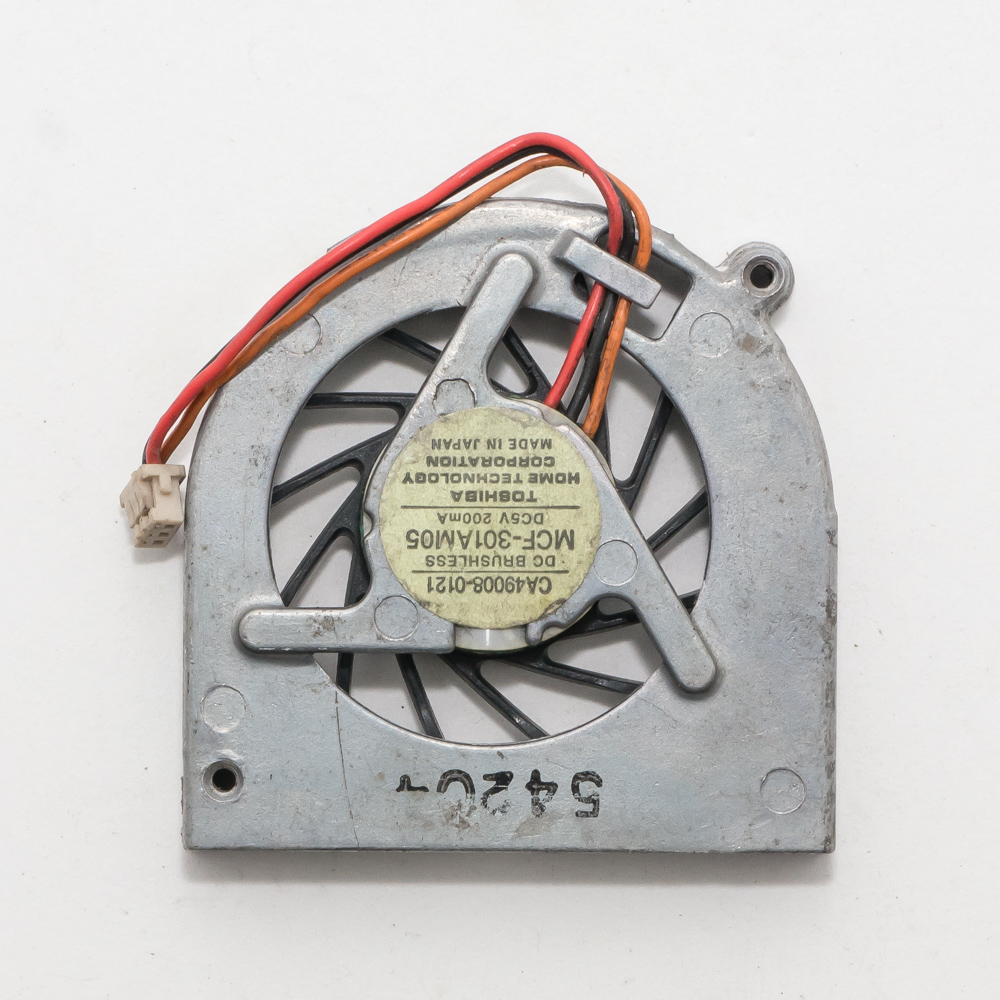

Описание Вентилятор для ноутбука Fujitsu P5020, S6010, T3010 (3 pin)

Конечно! Вот подробное описание, технические характеристики, парт-номера и совместимость для вентилятора охлаждения, используемого в ноутбуках Fujitsu серий P, S и T начала-середины 2000-х годов.

Общее описание

Это оригинальный радиальный (центробежный) вентилятор системы охлаждения (кулер), предназначенный для отвода тепла от центрального процессора и других компонентов в ультрапортативных ноутбуках Fujitsu LifeBook серий P5020, S6010 и T3010.

Ключевая особенность — разъем питания и управления на 3 пина, что позволяло материнской плате не только подавать напряжение, но и считывать скорость вращения (тахосигнал) для мониторинга.

Состояние: Учитывая возраст этих моделей (выпуск ~2003-2005 гг.), новые оригинальные вентиляторы практически не встречаются в продаже. В основном доступны восстановленные, б/у или совместимые аналоги (compatible/aftermarket).


Технические характеристики (на основе оригинальной детали)

  • Тип вентилятора: Радиальный (центробежный, blower). Воздух забирается снизу/сбоку и выдувается через боковую решетку корпуса ноутбука.
  • Разъем: 3-pin (контактный разъем: +12V, GND, Tachometer).
  • Напряжение питания: +12V DC.
  • Диаметр крыльчатки: ~30-35 мм (типично для компактных моделей).
  • Толщина корпуса: ~10 мм.
  • Материал корпуса: Пластик (обычно черный или бежевый под цвет корпуса ноутбука).
  • Функция: Отвод тепла от медного теплоотвода, соединенного с процессором.

Парт-номера (Part Numbers)

Эти номера являются ключевыми для поиска совместимой детали. Вентилятор мог иметь несколько внутренних номеров.

  • Основной парт-номер Fujitsu (FPC):
    • C9800-0020 — Самый распространенный и известный номер для этого семейства вентиляторов.
  • Другие возможные номера и маркировки на этикетке:
    • FPC C9800-0020-01
    • D8907-002
    • K0000073201 (или похожий артикул)
    • Matsushita (Panasonic) A2G107 — Указывает на производителя вентилятора (Panasonic) и его модель.
    • Delta BFB0312H — Другой возможный производитель (Delta Electronics) с собственной маркировкой.

Важно: Вентилятор с номером C9800-0020 является наиболее универсальным и подходящим для всех перечисленных моделей. При поиске ориентируйтесь на него.


Совместимые модели ноутбуков Fujitsu LifeBook

Вентилятор с парт-номером C9800-0020 совместим со следующими моделями (список может быть неполным, но включает основные):

  • Fujitsu LifeBook P5020 (и, вероятно, очень близкие P5010, P5020D)
  • Fujitsu LifeBook S6010 (а также S6010D, S6110, S6110D — рекомендуется уточнять по фото)
  • Fujitsu LifeBook T3010 (и, вероятно, T3010D)
  • Fujitsu LifeBook T4010 (часто использует тот же вентилятор)
  • Fujitsu LifeBook T4020 (в некоторых конфигурациях)

Примечание по совместимости: Ноутбуки серий P (ультрапортативные), S (тонкие и легкие) и T (планшетные ПК) того поколения часто использовали схожие по конструкции модули охлаждения из-за схожих размеров и тепловыделения процессоров (Intel Pentium M, Celeron M).


Рекомендации по поиску и замене

  1. Визуальная проверка: Перед покупкой обязательно сравните фото вашего старого вентилятора с фото продаваемого. Обращайте внимание на:

    • Форму пластикового корпуса и расположение винтов.
    • Форму и расположение медного теплоотвода (если он является частью модуля).
    • Точное расположение разъема и длину провода.
  2. Поисковые запросы: Используйте для поиска:

    • Fujitsu C9800-0020
    • Вентилятор Fujitsu P5020
    • Кулер Fujitsu LifeBook S6010
    • Fan for Fujitsu T3010 3-pin
  3. Замена: При замене:

    • Обязательно отключите ноутбук от сети и извлеките аккумулятор.
    • Очистите от пыли радиатор и корпус ноутбука.
    • Нанесите на процессор новую термопасту высокого качества, удалив старую.
    • Аккуратно подключите разъем, соблюдая ориентацию.

Надеюсь, эта информация будет полезна для восстановления вашего устройства!
