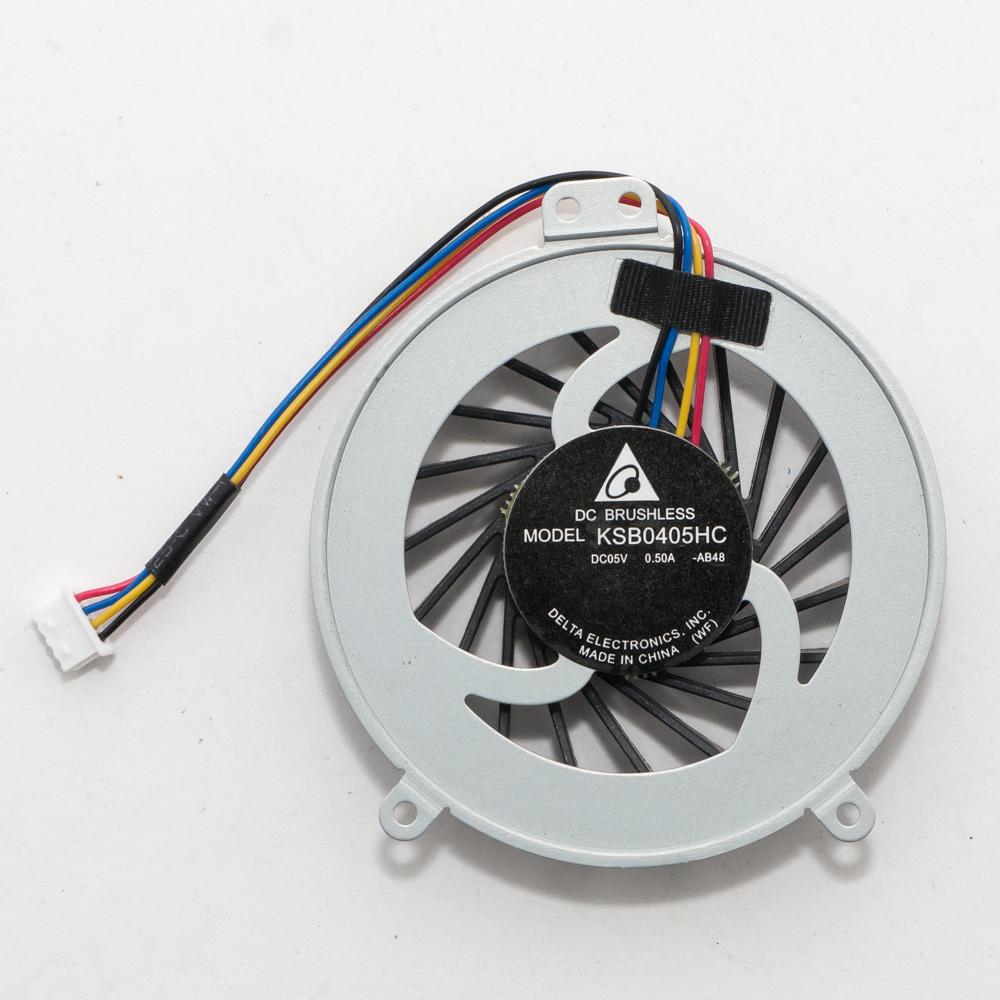

Вентилятор для ноутбука Lenovo IdeaPad Z360 (4 pin)

Отличный выбор для ремонта! Вот подробное описание, технические характеристики и информация по совместимости для вентилятора системы охлаждения ноутбука Lenovo IdeaPad Z360.

Описание

Вентилятор (кулер) для Lenovo IdeaPad Z360 — это интегрированный модуль, который является ключевой частью системы охлаждения ноутбука. Он отвечает за отвод тепла от процессора и, часто, от чипсета материнской платы через радиатор. Неисправность вентилятора приводит к перегреву, троттлингу (снижению производительности), самопроизвольным выключениям и может стать причиной более серьезных поломок.

Данный вентилятор имеет стандартный 4-пиновый разъем, что позволяет материнской плате не только подавать питание, но и:

1. Управлять скоростью вращения (ШИМ-управление) — увеличивать или уменьшать обороты в зависимости от температуры.
2. Считывать показания тахометра — контролировать фактическую скорость вращения.
3. Определять неисправность — система может выдавать ошибку, если вентилятор перестает вращаться.

Конструкция: Обычно это центробежный (радиальный) вентилятор (blower fan), который забирает воздух из внутреннего пространства корпуса и выдувает его через вентиляционные решетки радиатора наружу.

Технические характеристики (типичные)

• Тип разъема: 4-pin (коннектор с ключом, обычно черного или белого цвета).
• Номинальное напряжение: 5V (стандарт для большинства вентиляторов ноутбуков Lenovo этой серии). Внимание: Встречаются модификации с напряжением 3.3V или другими. Всегда проверяйте маркировку на старом вентиляторе перед покупкой!
• Диаметр вентилятора: ~70 мм (зависит от конкретной компоновки внутри модели).
• Толщина/высота модуля: ~10 мм.
• Подшипник: Чаще всего используется подшипник скольжения (sleeve bearing) или гидродинамический (FDB), реже — шарикоподшипник (ball bearing) в более дорогих вариантах.
• Управление: Импульсное (PWM, ШИМ) через 4-й контакт разъема.

Парт-номера (FRU/Part Numbers)

Это самые важные данные для поиска точной замены. Номера могут быть нанесены на наклейку самого вентилятора.

Основные оригинальные парт-номера для IdeaPad Z360:

• FRU 42T3267 — наиболее распространенный номер запчасти.
• 45N8101
• LZ360 FAN (или аналогичная маркировка от производителя вентилятора, например, Delta или Sunon).

Номера производителей (OEM-номера), которые могут быть на самом вентиляторе:

• Delta: EFB0705H2M-0000-S99, EFB0705HA-0000-S99
• Sunon: MD7007H2-0000-G99, KDE0705PFV2
• AVC: DA07015B12U, 07015B

Важно: При заказе указывайте полную модель ноутбука (IdeaPad Z360) и, если возможно, снимите номер со старого вентилятора. Модули с одинаковым FRU, но от разных OEM-производителей, взаимозаменяемы.

Совместимые модели ноутбуков Lenovo

Вентилятор с парт-номером FRU 42T3267 и его аналоги подходят не только для Z360, но и для целого ряда моделей на аналогичной платформе. Всегда перепроверяйте визуальное соответствие перед покупкой!

Основная совместимость (модели, где используется эта же система охлаждения):

• Lenovo IdeaPad Z360
• Lenovo IdeaPad Z365
• Lenovo IdeaPad Z560 (часто, но не всегда — зависит от конкретной модификации)
• Lenovo IdeaPad Z565
• Lenovo IdeaPad Z460 (высокая вероятность совпадения)
• Lenovo IdeaPad Z465

Также может подходить для некоторых моделей серий:

• Lenovo IdeaPad V460, V465, V560
• Lenovo ThinkPad Edge 14" (например, E40, E50 на аналогичной платформе) — требуется обязательная проверка!

Рекомендации по покупке и замене

1. Визуальная сверка: Самый надежный способ — сравнить фото нового вентилятора с вашим старым. Обращайте внимание на:
   • Форму пластикового корпуса и расположение винтов.
   • Конфигурацию лопастей и металлического радиатора (если он входит в комплект).
   • Точное расположение и форму 4-пинового разъема.
2. Производитель: Оригинальные вентиляторы от Delta, Sunon, AVC считаются наиболее надежными.
3. Замена: При замене обязательно очистите радиатор от пыли и обновите термопасту на процессоре и чипсете. Без этого эффективность нового вентилятора будет низкой.
4. Проверка: После установки включите ноутбук и войдите в BIOS/UEFI или используйте утилиты (например, HWiNFO, AIDA64) для проверки скорости вращения вентилятора и контроля температур.

Где искать: AliExpress, eBay, специализированные магазины запчастей для ноутбуков (в том числе в вашем регионе). Для поиска вводите: "Lenovo Z360 fan 42T3267" или "LZ360 fan 4 pin".
