Шлейф матрицы Acer 4230, 4530

Артикул: 3905791

в наличии: 4шт.

цена: 580

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

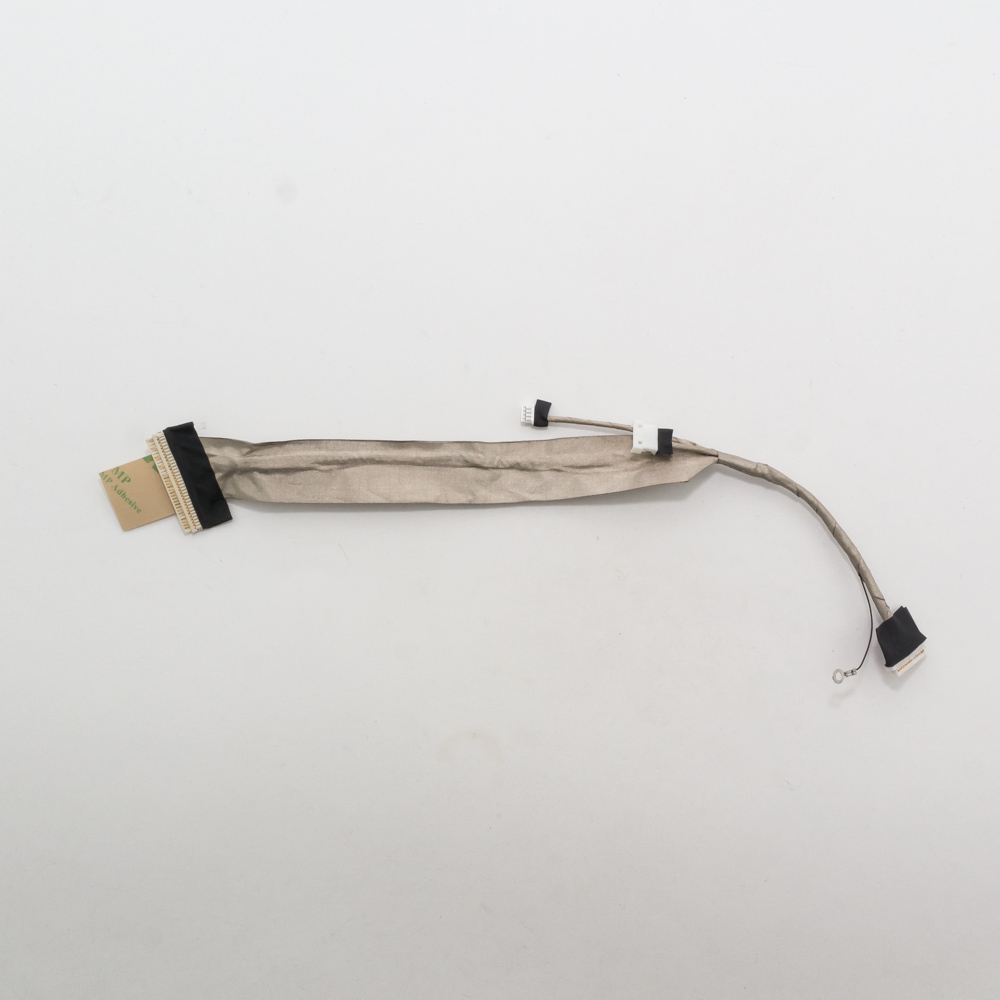

Описание Шлейф матрицы Acer 4230, 4530

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матрицы ноутбуков Acer серий 4230 и 4530.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание для подсветки и сигналы от веб-камеры (если она подключена через этот шлейф).

Для серий Acer Aspire 4230, 4230G, 4230Z, 4530, 4530G, 4530Z это критически важный компонент. Частая проблема этих моделей — перелом шлейфа в месте изгиба у петель поворота крышки (петель экрана). Это приводит к таким неисправностям:

Искажение изображения, цветные полосы на экране.
Периодическое пропадание изображения (эффект "гаснущего экрана").
Полное отсутствие изображения при работающей подсветке (белый экран) или без нее.
Неисправность встроенной веб-камеры (если ее кабель интегрирован).

Технические характеристики и особенности

Тип разъема: LVDS (Low-Voltage Differential Signaling) — стандартный интерфейс для ЖК-панелей того поколения.
Конфигурация контактов: Чаще всего 40-pin (40 контактов) для видеосигнала, плюс отдельные провода для питания подсветки (обычно 2-4 контакта).
Интеграция: Часто шлейф совмещен с кабелем для встроенной веб-камеры (Acer Crystal Eye Webcam), который имеет отдельный тонкий разъем на 4-6 контактов.
Длина и форма: Конкретная геометрия и длина шлейфа жестко привязаны к конструкции корпуса и расположению разъемов. Использование несовместимого шлейфа обычно невозможно физически.
Основная неисправность: Перетирание или перелом проводников в районе правой петли экрана (если смотреть на ноутбук со стороны клавиатуры). Это конструкторская слабость многих моделей Acer того периода.

Парт-номера (Part Numbers) и артикулы

Оригинальные и наиболее распространенные парт-номера для заказа:

48.4Y101.031 — самый распространенный номер для моделей с веб-камерой.
48.4Y101.021
632-101-03S1 (альтернативный номер)
G.5Y101.031
LC.FC1E1.001 (вариант обозначения)

Важно: Номера могут незначительно отличаться в зависимости от ревизии материнской платы и конкретной субмодели. Ключевой идентификатор — визуальное сравнение и соответствие разъемов.

Совместимые модели ноутбуков Acer

Шлейф с указанными парт-номерами подходит для широкого ряда моделей на платформе Aspire 4230/4530. Вот основной список:

Acer Aspire 4230
Acer Aspire 4230G (с дискретной графикой)
Acer Aspire 4230Z
Acer Aspire 4230-643G32Mi
Acer Aspire 4530
Acer Aspire 4530G (с дискретной графикой)
Acer Aspire 4530Z
Acer Aspire 4530-604G64Mn
Acer Aspire 4535 (часто используется та же платформа)
Acer Aspire 4535G
Acer Aspire 4551 (требует проверки, но часто совместим)
Acer Aspire 4551G
Acer Aspire 5551 (также возможна совместимость)

Критически важное замечание по совместимости: Существует два основных типа шлейфов для этих серий, отличающихся разъемом на материнской плате:

Более старый вариант: Разъем на материнской плате расположен перпендикулярно к плате (шлейф втыкается "стоя").
Более новый вариант: Разъем на материнской плате расположен параллельно плате (шлейф втыкается "лежа", плашмя).

Перед покупкой необходимо:

Разобрать ноутбук (снять клавиатуру и верхнюю крышку под ней) и визуально определить тип разъема на материнской плате.
Сравнить форму и расположение всех разъемов (основного LVDS, питания подсветки, камеры) со старым шлейфом или фотографиями продавца.
Убедиться, что длина и форма траектории шлейфа совпадают.
