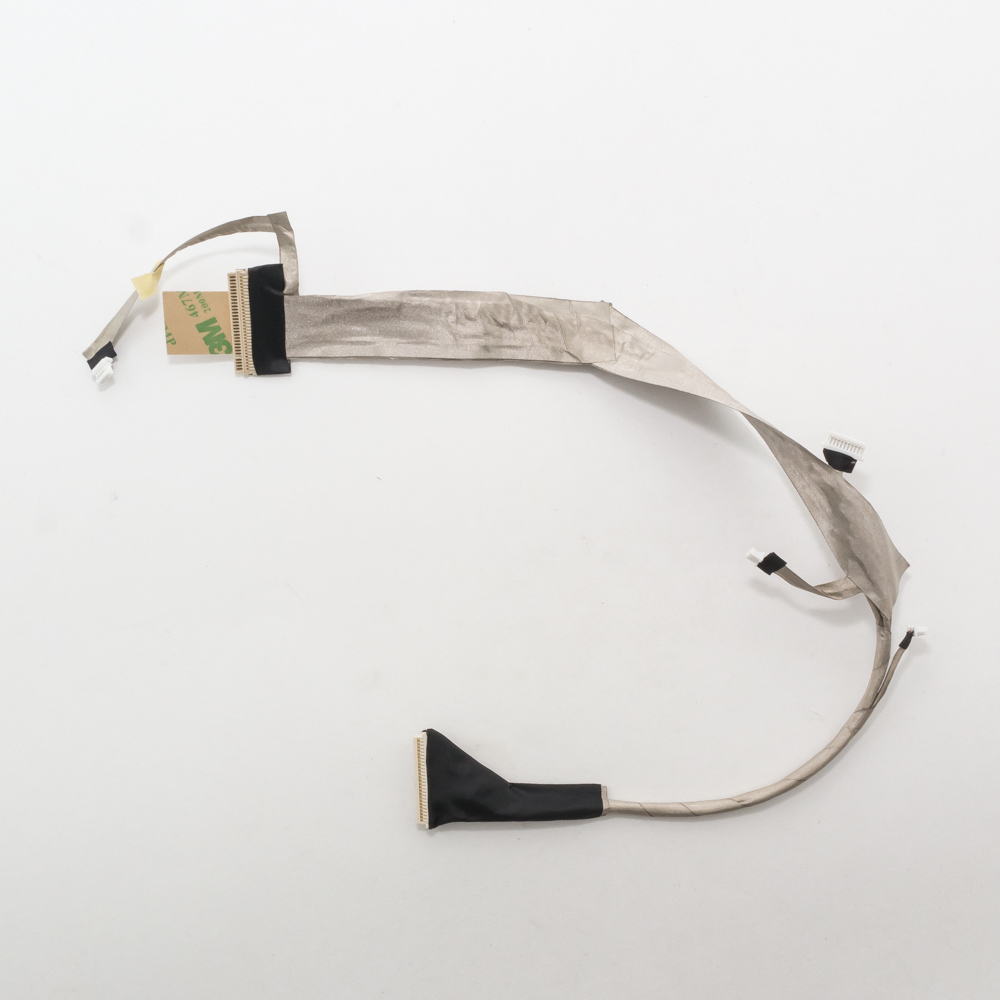

Шлейф матрицы Acer E1-510, E1-530, E1-532

Конечно, вот подробная информация о шлейфе матрицы для ноутбуков Acer серии E1-510, E1-530, E1-532.

Описание

Данный шлейф (или кабель дисплея, FPC-кабель) — это гибкий плоский кабель, который служит критически важным связующим звеном между материнской платой ноутбука и его жидкокристаллической матрицей (экраном). Он передает сигналы изображения (видеоданные), питание для подсветки матрицы и сигналы управления.

Типичные признаки неисправности шлейфа:

• Искаженное изображение, артефакты, полосы на экране.
• Пропадание изображения при изменении угла наклона крышки.
• Мерцание экрана.
• Полное отсутствие изображения при работающем индикаторе питания и слышимой загрузке системы (подсветка может быть включена или выключена).

Технические характеристики

• Тип: Гибкий плоский кабель (FPC - Flexible Printed Circuit).
• Назначение: Передача видеосигнала (LVDS) и питания подсветки (обычно 19V) от материнской платы к матрице.
• Конфигурация разъемов:
  • Со стороны материнской платы: 40-контактный разъем с шагом контактов 0.5 мм. Это стандартный и самый распространенный вариант для данных моделей.
  • Со стороны матрицы: 40-контактный разъем с шагом контактов 0.5 мм, расположенный по центру (это важно для совместимости).
• Длина: Приблизительно 25-30 см (зависит от конкретного расположения разъемов внутри корпуса).
• Особенности: Кабель часто имеет экранирующий слой (алюминиевую фольгу) для защиты от помех. Контакты могут быть расположены с одной стороны (single-side) или с двух (double-side).

Важное примечание: Существует два основных типа 40-пиновых шлейфов, которые не взаимозаменяемы:

1. Стандартный 40-pin (40 pin, single channel LVDS) — используется в большинстве моделей с разрешением HD (1366x768). Именно он применяется в E1-510/530/532.
2. 40-pin eDP (Embedded DisplayPort) — используется для матриц с более высоким разрешением (Full HD и выше). Он имеет другую распиновку.

Парт номера (Part Numbers) и коды заказчика

Оригинальные и наиболее распространенные парт-номера для заказа:

• DC02001M1010 — самый частый и основной номер для этих моделей.
• 50.DC201.001 / 50DC201001 — альтернативный номер.
• 632.30010.001 — еще один вариант кода.
• LA.E532P.001 — это код материнской платы, но в каталогах запчастей шлейф может быть привязан и к нему.

Коды совместимости от производителей запчастей: При поиске на AliExpress, eBay или у поставщиков можно использовать общие коды:

• 40 pin LCD cable
• Acer E1-510 LVDS cable
• FPC cable for Acer E1-530

Совместимые модели ноутбуков Acer

Шлейф с указанными характеристиками (40-pin, центральное расположение) совместим со следующими моделями:

• Acer Aspire E1-510
• Acer Aspire E1-510P
• Acer Aspire E1-530
• Acer Aspire E1-530P
• Acer Aspire E1-532
• Acer Aspire E1-532P
• Acer Aspire E1-570 (в большинстве модификаций)
• Acer Aspire E1-571 (только модели с матрицей HD 1366x768 и 40-пиновым разъемом)
• Acer Aspire E1-572 (только модели с матрицей HD 1366x768 и 40-пиновым разъемом)
• Acer Aspire E5-511 (частично, необходима проверка)

Критически важная рекомендация перед покупкой

Чтобы гарантировать 100% совместимость, необходимо разобрать ноутбук и визуально проверить шлейф:

1. Подсчитать количество контактов (скорее всего, будет 40).
2. Определить расположение разъема на матрице (по центру или сбоку? У нужных моделей — по центру).
3. Сфотографировать старый шлейф (особенно разъемы) и сравнить с фотографиями продавца.
4. Убедиться, что на самой матрице ноутбука на наклейке указано разрешение HD (1366x768), а не Full HD.

Использование несовместимого шлейфа может привести к отсутствию изображения или, в худшем случае, к повреждению материнской платы или контроллера матрицы.
