Шлейф матрицы Acer 751, 751H

Отличный вопрос! Шлейф матрицы ноутбука — критически важный компонент, и для правильного поиска нужно точно определить модель.

Важное предупреждение: Названия "Acer 751" или "751H" — это, скорее всего, часть модельного номера ноутбука, а не точное название. Скорее всего, речь идет о серии Acer Aspire One 751 или Acer Aspire One 751H (также известной как AOD751, AOH751, ZGB или ZG5).

Этот нетбук выпускался примерно в 2009-2010 годах и имел несколько модификаций с разными матрицами, а значит, и с разными шлейфами.

Общее описание шлейфа матрицы для Acer Aspire One 751 / 751H

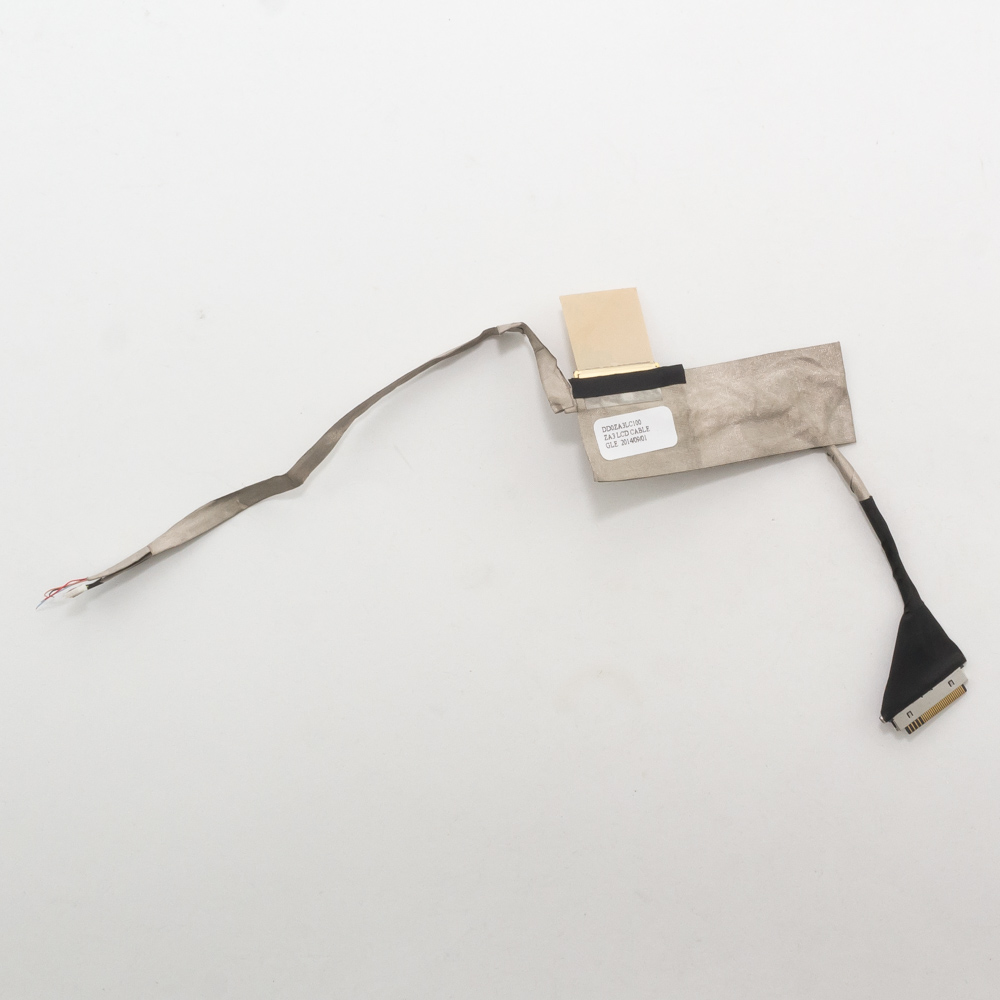

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание для подсветки и сигналы от веб-камеры (если она подключена через этот же шлейф).

Характерные особенности для этой модели:

• Разъем на материнской плате: Обычно 40-контактный (40-pin), но есть вариации.
• Разъем на матрице: Может быть 30-контактный (30-pin) или 40-контактный, в зависимости от конкретной установленной матрицы.
• Дополнительные провода: Часто включает отдельные провода для подключения веб-камеры (обычно разъем на 4 или 5 пинов).
• Длина: Приблизительно 25-30 см.
• Конструкция: Очень тонкий и хрупкий шлейф, который проходит через петли поворотного механизма (петли). Из-за постоянного изгиба является частой причиной неисправностей (пропадание изображения, артефакты, мерцание экрана).

Технические характеристики (типовые)

1. Тип сигнала: LVDS (Low-Voltage Differential Signaling)
2. Количество контактов (материнская плата): 40 pin (наиболее часто)
3. Количество контактов (матрица): 30 pin или 40 pin
4. Подключение веб-камеры: Да, обычно входит в комплект шлейфа (камера 0.3MP или 1.3MP)
5. Совместимые разрешения матриц: 1366x768 (HD) или 1024x600 (WSVGA) — в зависимости от версии шлейфа.

Парт-номера (Part Numbers) и коды запчастей

Это самый важный раздел. Номер шлейфа зависит от точного модельного номера вашего ноутбука (SNID) и парт-номера установленной матрицы.

Где найти номер своего ноутбука? На наклейке на дне корпуса (D2D, DT, LU.S...), под аккумулятором или в BIOS.

Наиболее распространенные парт-номера шлейфов для Acer Aspire One 751/751H:

• 48.49Q04.001 / 48.49Q04.002 / 48.49Q04.003 — самые частые номера. Различия часто в длине или конфигурации разъема под камеру.
• G.7N08.001
• 60.HBV02.001
• 60.H6N02.001
• Код производителя: FPC-AOD751-0220 (или подобный).

Как точно определить свой шлейф:

1. Разобрать ноутбук и посмотреть номер на самом шлейфе. Это самый надежный способ. Номер будет напечатан на самом шлейфе (например, G.7N08.001 или FPC-AOD751-0220).
2. Определить парт-номер матрицы. Он наклеен на обратной стороне матрицы (например, B101AW05 V.1, LTN101AT02001, N101I6-L01 и т.д.). По номеру матрицы можно найти совместимый шлейф.

Совместимые модели ноутбуков (серии)

Шлейф подойдет для следующих моделей при условии совпадения парт-номера:

• Acer Aspire One 751
• Acer Aspire One 751H
• Acer Aspire One AOD751
• Acer Aspire One AOD751H
• Acer Aspire One AOH751
• Acer Aspire One AOH751H
• Acer Aspire One ZG5 (серийный номер начинается с LUS)
• Acer Aspire One ZGB (часто относится к 751H)

Рекомендации по поиску и покупке

1. Снимите старый шлейф и ищите по номеру на нем. Это гарантия 99%.
2. Если разбирать ноутбук страшно, ищите по полному модельно-серийному номеру вашего ноутбука (например, AOD751-1832, Aspire One 751H-BZ454). Продавцы часто указывают совместимость.
3. На Aliexpress, eBay или в магазинах запчастей используйте для поиска ключевые фразы:
   • Acer Aspire One 751 LCD cable
   • AOD751 LVDS cable
   • 48.49Q04.001
   • Шлейф матрицы Acer 751H
4. Внимание на фото! Сравните разъемы на фотографиях товара с вашими (особенно разъем на матрице — 30 или 40 pin).
5. Убедитесь, что в комплект входит дочерний шлейф для веб-камеры, если он вам нужен.

Итог: Для точного заказа необходимо знать парт-номер старого шлейфа или, на худой конец, парт-номер матрицы. Использование только слов "Acer 751" приведет к риску купить несовместимую деталь.
