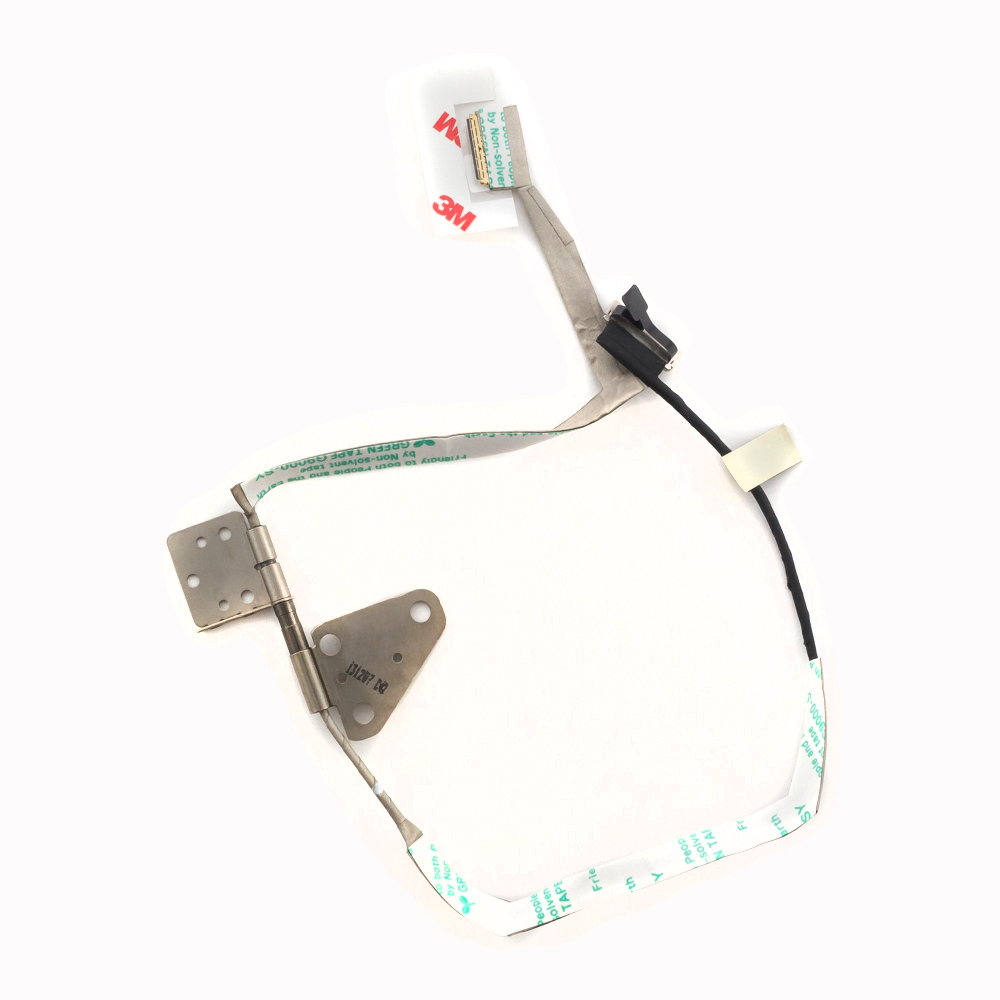

Шлейф матрицы Acer R7-571, R7-572 + петли

Отличный вопрос! Шлейф матрицы и петли — это критически важные, но часто проблемные компоненты в гибридных ноутбуках Acer Aspire R7-571 и R7-572. Их конструкция ("Ezel Hinge") подвергается постоянным механическим нагрузкам.

Вот подробное описание, характеристики и информация по совместимости.

Описание и роль компонентов

1. Шлейф матрицы (LCD Cable, eDP Cable):

   • Что это: Гибкий плоский кабель, состоящий из множества проводников.
   • Функция: Соединяет материнскую плату с дисплеем, передавая видеосигнал (по стандарту eDP), питание для подсветки матрицы и сигналы от веб-камеры и микрофонов.
   • Проблема: В моделях R7-571/572 шлейф проходит через шарнирный механизм. При каждом изменении режима (ноутбук, планшет, демонстрация) шлейф изгибается. Со временем проводники могут переломиться, что приводит к характерным неисправностям.

2. Петли (Hinges, "Ezel Hinge"):

   • Что это: Металлический шарнирный механизм с пружинами.
   • Функция: Обеспечивает плавное и надежное движение экрана, фиксируя его в различных положениях (режимах). Конструкция позволяет экрану "парить" над клавиатурой или быть повернутым на 180° и уложенным на основание.
   • Проблема: Со временем пружины могут ослабнуть, а пластиковые крепления внутри корпуса — сломаться. Это приводит к провисанию экрана, люфту или невозможности удержания в нужном положении.

Технические характеристики и симптомы неисправности

• Тип разъема шлейфа: eDP (Embedded DisplayPort), 30-пиновый или 40-пиновый (зависит от конкретной модификации матрицы). Требуется уточнение при заказе!
• Длина: Определяется специфическим маршрутом прокладки внутри устройства.
• Симптомы неисправности шлейфа:
  • Мерцающий экран: Изображение появляется и пропадает при движении крышки.
  • Артефакты на экране: Полосы, рябь, цветные линии.
  • Полное отсутствие изображения при работающей подсветке (черный экран).
  • Не работает встроенная веб-камера или микрофоны.
  • Симптомы часто зависят от угла наклона крышки.
• Симптомы неисправности петель:
  • Крышка не держится в вертикальном положении, падает.
  • Сильный люфт или расхождение створок у основания петель.
  • Скрип, хруст при открывании/закрывании.
  • Невозможность плавно изменить положение экрана.

Парт-номера (Part Numbers) и совместимость

Внимание! Номера могут незначительно отличаться в зависимости от региона и конкретной субмодификации (например, разный производитель матрицы). Самый надежный способ — разобрать ноутбук и переписать номер со старого шлейфа (штрих-код) или найти номер на петле.

Для Acer Aspire R7-571:

• Шлейф матрицы (LCD Cable):
  • 60.NS09.011 / 60.NS09.011.B / 60.NS09.011.C (наиболее распространенные)
  • DC020016B00
  • Важно: Совместим с матрицами 15.6" для R7-571.
• Петли (Hinges):
  • Левая петля: 50.GS01.011 или 50.GS01.012
  • Правая петля: 50.GS01.021 или 50.GS01.022
  • Часто продаются комплектом из двух штук.

Для Acer Aspire R7-572:

• Шлейф матрицы (LCD Cable):
  • 60.NX02.011 / 60.NX02.011.B
  • DC020061B00
  • Важно: Совместим с матрицами 15.6" для R7-572. Не взаимозаменяем с R7-571!
• Петли (Hinges):
  • Левая петля: 50.GR01.011
  • Правая петля: 50.GR01.021
  • Также часто в комплекте.

Совместимые модели ноутбуков:

Шлейфы и петли модельно-специфичны. Они подходят только для указанных ниже моделей из-за уникальной конструкции "Ezel Hinge":

• Acer Aspire R7-571 (серии: R7-571G, R7-571PG и т.д.)
• Acer Aspire R7-572 (серии: R7-572G, R7-572PG и т.д.)

Несовместимы с обычными ноутбуками Acer или другими моделями серии R7 (например, R7-571T).

Критически важные рекомендации при покупке и замене

1. Разбери и посмотри! Перед заказом обязательно снимите заднюю крышку и аккуратно отсоединив шлейф, перепиши номер со старого. Это гарантия 100% совместимости.
2. Матрица имеет значение. Если меняешь и матрицу, и шлейф — убедись, что разъемы совпадают (30-pin vs 40-pin).
3. Петли меняются парой. Даже если сломана одна, менять нужно обе, так как износ у них одинаковый.
4. Аккуратность при замене. Шлейф очень хрупкий. Его нужно аккуратно проложить по штатному пути, закрепить стикером и не перегибать. При установке петель следи за целостностью посадочных мест в пластиковом корпусе.

Надеюсь, эта информация поможет вам найти правильные запчасти и успешно отремонтировать ваш Acer Aspire R7!
