Шлейф матрицы Asus 1005H, 1005HA, 1005HAG

Отличный вопрос! Шлейф матрицы для серии ASUS Eee PC 1005H — один из самых часто запрашиваемых, так как это была очень популярная линейка нетбуков. Давайте разберем все детально.

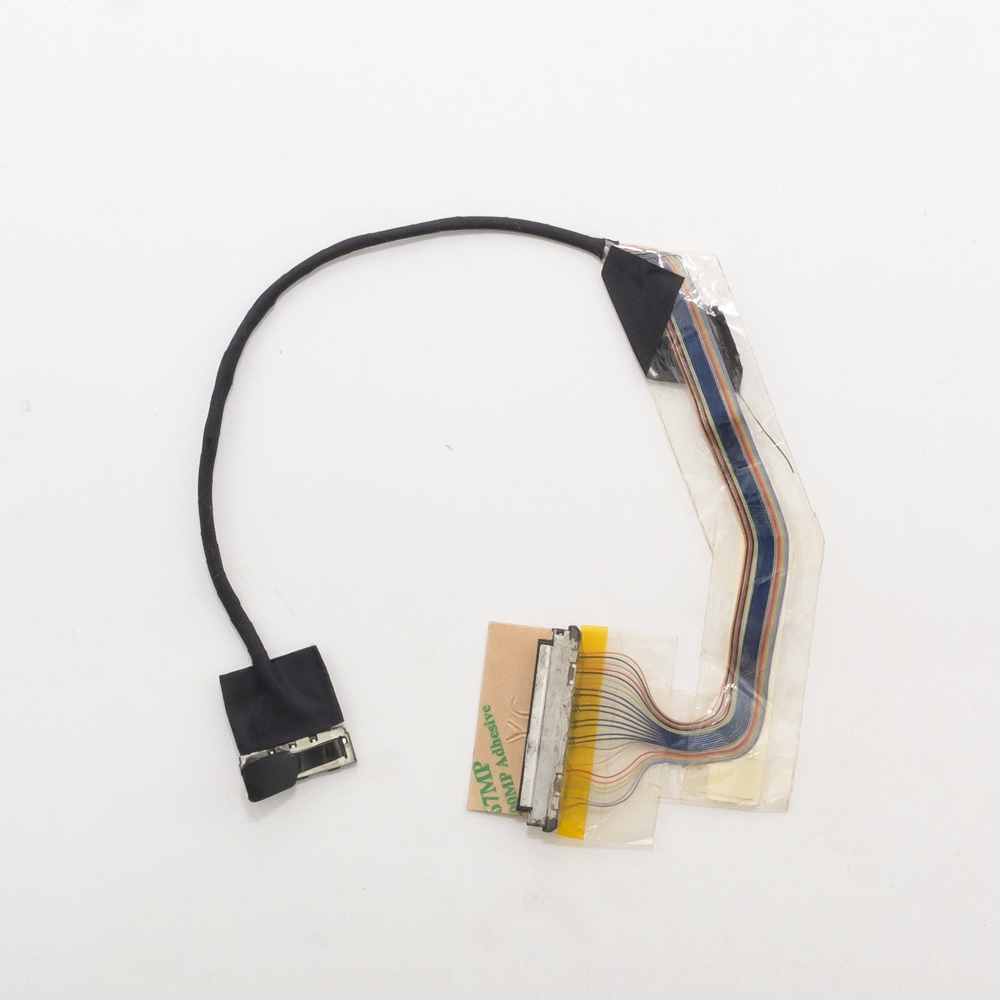

Общее описание шлейфа матрицы для ASUS 1005H / HA / HAG

Это гибкий плоский кабель (FFC — Flat Flexible Cable), который служит основным связующим звеном между материнской платой нетбука и жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание и сигналы управления подсветкой от материнской платы к дисплею.

Внешний вид и конструкция:

• Тип: 40-пиновый (40-pin), односторонний контакт (контакты расположены только с одной стороны ленты). Это ключевая особенность! Многие другие шлейфы — двусторонние.
• Длина: Приблизительно 20-25 см.
• Разъемы: На каждом конце шлейфа расположены жесткие пластиковые коннекторы для фиксации.
  • Один конец (широкий): Подключается к разъему на материнской плате.
  • Второй конец (узкий): Подключается к разъему на обратной стороне матрицы (панели дисплея).
• Особенность: На шлейфе часто присутствует серая или черная клейкая полоса-фиксатор посередине, которая крепит его к задней крыше матрицы, чтобы избежать перегибов и отстегивания.

Технические характеристики

1. Тип разъема: 40-pin, pitch 0.5mm (шаг контактов 0.5 мм).
2. Расположение контактов: Односторонние (single side contacts). Важно: Двусторонние (double side) шлейфы НЕ ПОДХОДЯТ.
3. Конфигурация: Прямой (не перекрестный, не зеркальный).
4. Назначение: Передача сигналов LVDS (Low-Voltage Differential Signaling) для изображения и питания для подсветки матрицы.
5. Совместимый тип матрицы: Изначально в этих нетбуках использовались матрицы с разрешением 1024x600 (WSVGA). Шлейф рассчитан на работу именно с такими панелями.

Парт номера и артикулы (Part Numbers)

Оригинальные и наиболее распространенные артикулы шлейфа:

• 60.N0H03.001 — Самый распространенный и часто встречающийся номер.
• 60.N0H03.002 — Второй распространенный вариант.
• 0H003-00140100 — Еще один вариант обозначения.
• H003-00140100
• 3N0H003001000

Внимание: При заказе продавцы часто указывают просто "Шлейф для Asus 1005H". Достаточно указать любой из этих номеров для поиска.

Совместимые модели нетбуков (полная серия)

Шлейф с указанными выше характеристиками подходит практически ко ВСЕМ модификациям серии ASUS Eee PC 1005, так как конструкция системной платы и разъемов у них идентична.

• ASUS Eee PC 1005H
• ASUS Eee PC 1005HA
• ASUS Eee PC 1005HAG (модель с графикой ATI Radeon HD 3200)
• ASUS Eee PC 1005HD (несмотря на "D", шлейф часто совместим)
• ASUS Eee PC 1005PE (в большинстве случаев подходит, но рекомендуется проверить)
• ASUS Eee PC 1005P (аналогично 1005PE)

Важное примечание по 1005PE/P: Эти модели появились позже и иногда могут иметь небольшие конструктивные изменения. Шлейф от 1005H чаще всего подходит, но перед покупкой лучше визуально сравнить разъемы (односторонний/двусторонний) или уточнить у продавца.

Совместимые модели матриц (дисплеев)

Шлейф совместим с оригинальными матрицами, которые использовались в этих нетбуках, и их современными аналогами с аналогичным разъемом. Основные параметры матрицы:

• Размер: 10.1 дюйма
• Разрешение: 1024x600 (WSVGA)
• Тип подсветки: CCFL (ламповая) — в самых ранних моделях, или LED — в более поздних.
• Разъем на матрице: 40-pin, односторонний.

Распространенные парт-номера матриц, к которым подходит этот шлейф:

• LTN101AT03
• LTN101AT07
• B101AW03
• CLAA101WA01 (и другие аналоги с 40-pin LED/CCFL разъемом).

Как проверить совместимость при покупке?

1. Достаньте старый шлейф: Это самый надежный способ. Сравните его визуально с фото продавца.
2. Посчитайте пины: Их должно быть 40.
3. Проверьте тип контактов: Контакты (золотистые дорожки) должны быть только С ОДНОЙ СТОРОНЫ ленты. Если они есть с двух сторон — шлейф не подходит.
4. Сравните длину и форму коннекторов.

Признаки неисправности шлейфа (когда нужна замена):

• Искаженное изображение, полосы на экране.
• Мерцание экрана или пропадание картинки при изменении угла наклона крышки.
• Радужные или белые горизонтальные/вертикальные полосы.
• Экран полностью черный, но подсветка работает (видно тусклое свечение).

Надеюсь, это подробное описание поможет вам найти правильную деталь!
