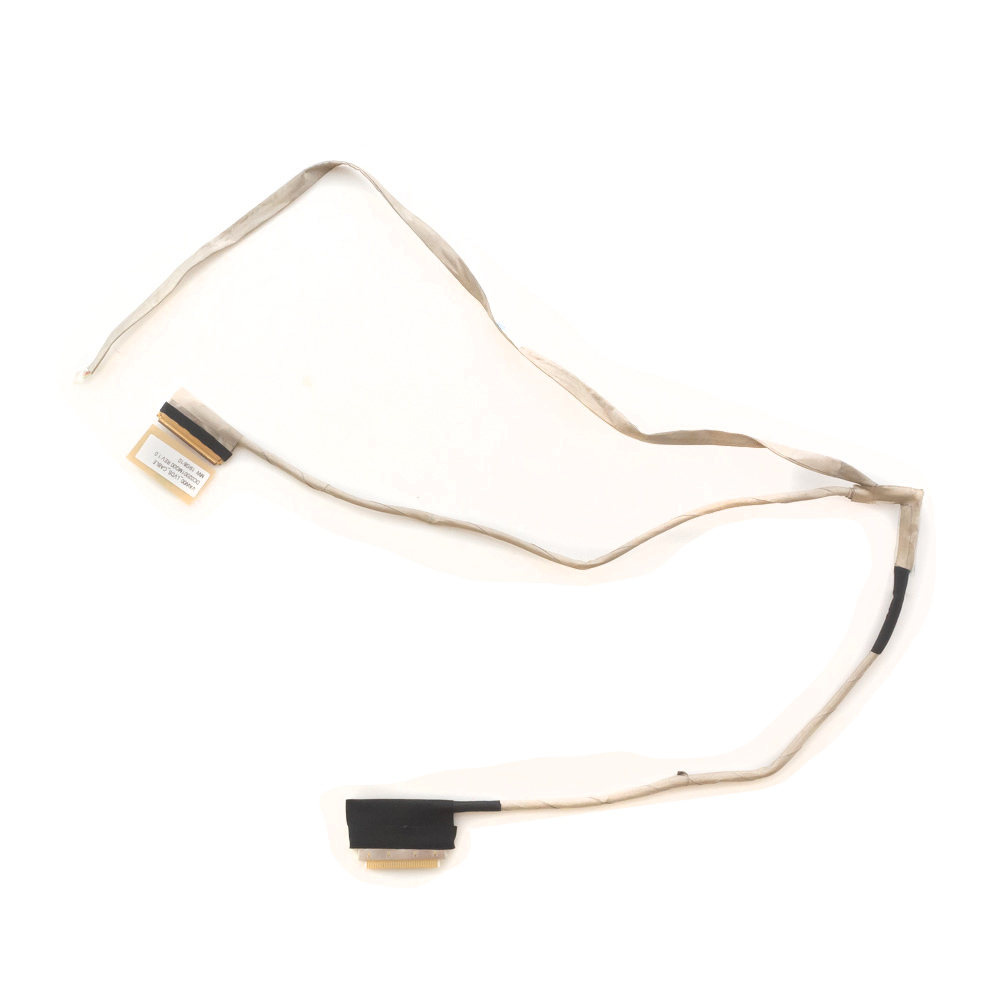

Шлейф матрицы Dell 3521, 3537, 5521

Отличный вопрос! Шлейфы для матриц ноутбуков Dell серий 3521, 3537 и 5521 — это распространенный запрос, так как эти модели часто используют взаимозаменяемые компоненты. Давайте разберем все по порядку.

Общее описание

Шлейф матрицы (LCD cable, eDP cable, дисплейный шлейф) — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с матрицей (экраном). Он передает видеосигнал, питание для подсветки матрицы и сигналы от датчиков (например, датчика освещенности).

Для серий Inspiron 3521, 3537 и 5521 чаще всего используется один и тот же тип шлейфа. Это связано с тем, что данные модели имеют схожую конструкцию, используют матрицы с одинаковым разъемом (30-pin eDP) и одинаковое расположение портов на материнской плате.

Типичные неисправности, при которых требуется замена шлейфа:

• Искажение изображения, артефакты, полосы на экране.
• Пропадание изображения при изменении угла наклона крышки.
• Мерцание экрана.
• Полное отсутствие изображения при работающем ноутбуке (подсветка может быть или нет).

Технические характеристики

• Тип разъема на материнской плате: 40-контактный (40-pin), тип "гребенка" (обычно с черным замком).
• Тип разъема на матрице: 30-контактный (30-pin), тип eDP (Embedded DisplayPort), расположенный с обратной стороны матрицы.
• Длина: Приблизительно 25-30 см, в зависимости от конкретного расположения разъемов.
• Конфигурация: Прямой шлейф. Разъемы расположены на одном уровне, без смещений.
• Ключевая особенность: На шлейфе часто присутствует черная пластиковая рамка-держатель на разъеме для матрицы, которая фиксирует его в гнезде. Также может быть небольшой дополнительный 2-контактный разъем для датчика освещенности (Ambient Light Sensor), который впаян в кабель или идет на отдельном ответвлении.

Парт-номера (P/N — Part Number)

Оригинальные и наиболее распространенные парт-номера шлейфа:

1. DC02C00C4100 (самый распространенный номер для этих серий)
2. 0DC02C00C4100
3. CN-0DC02C-64100-48B-14DP (полный Service Tag номер)
4. 7J0F2 (код Dell FRU)
5. 48.4W01.021 (код производителя Wistron)

Важно: При заказе достаточно искать по основному номеру DC02C00C4100 или 0DC02C00C4100. Номера 3-5 используются для более точной идентификации в сервисных мануалах.

Совместимые модели ноутбуков Dell

Шлейф с P/N DC02C00C4100 совместим с широким спектром моделей Dell, в основном серий Inspiron и Vostro 2012-2014 годов выпуска, которые используют 30-пиновые eDP-матрицы.

Основной список совместимости:

• Dell Inspiron 14 (3421, 3437)
• Dell Inspiron 15 (3521, 3537, 5521)
• Dell Inspiron 17 (3721)
• Dell Vostro 14 (3421, 3437)
• Dell Vostro 15 (3521, 3535, 5521)
• Dell Vostro 17 (3721)

Как убедиться в совместимости?

1. Разобрать ноутбук и посмотреть номер на старом шлейфе. Это самый надежный способ.
2. Проверить спецификацию матрицы. Если в вашем ноутбуке установлена матрица с 30-контактным eDP разъемом (например, LP156WHB-TPA1, B156XW04 V.5, LTN156AT01 и т.д.), то с очень высокой вероятностью подойдет шлейф DC02C00C4100.
3. Узнать точную модель ноутбука. Сервисный код (Service Tag) поможет найти схему разборки (дессембли) на официальном сайте Dell, где будет указан парт-номер шлейфа.

Рекомендации при покупке

1. Ищите по номеру: Всегда используйте для поиска парт-номер DC02C00C4100, а не только модель ноутбука.
2. Качество: Старайтесь не покупать самые дешевые безымянные шлейфы. Плохой контакт или хрупкость изоляции могут привести к повторной поломке.
3. Внешний вид: На оригинальном шлейфе четко нанесен парт-номер, логотип Dell или производителя (например, Wistron). Качественные аналоги также имеют маркировку.

Итог: Для ваших моделей Dell Inspiron 3521, 3537 и 5521 с большой долей вероятности требуется шлейф матрицы с парт-номером DC02C00C4100. Перед покупкой, если есть возможность, стоит визуально подтвердить этот номер на старом шлейфе или убедиться, что разъем матрицы — 30-пиновый eDP.
