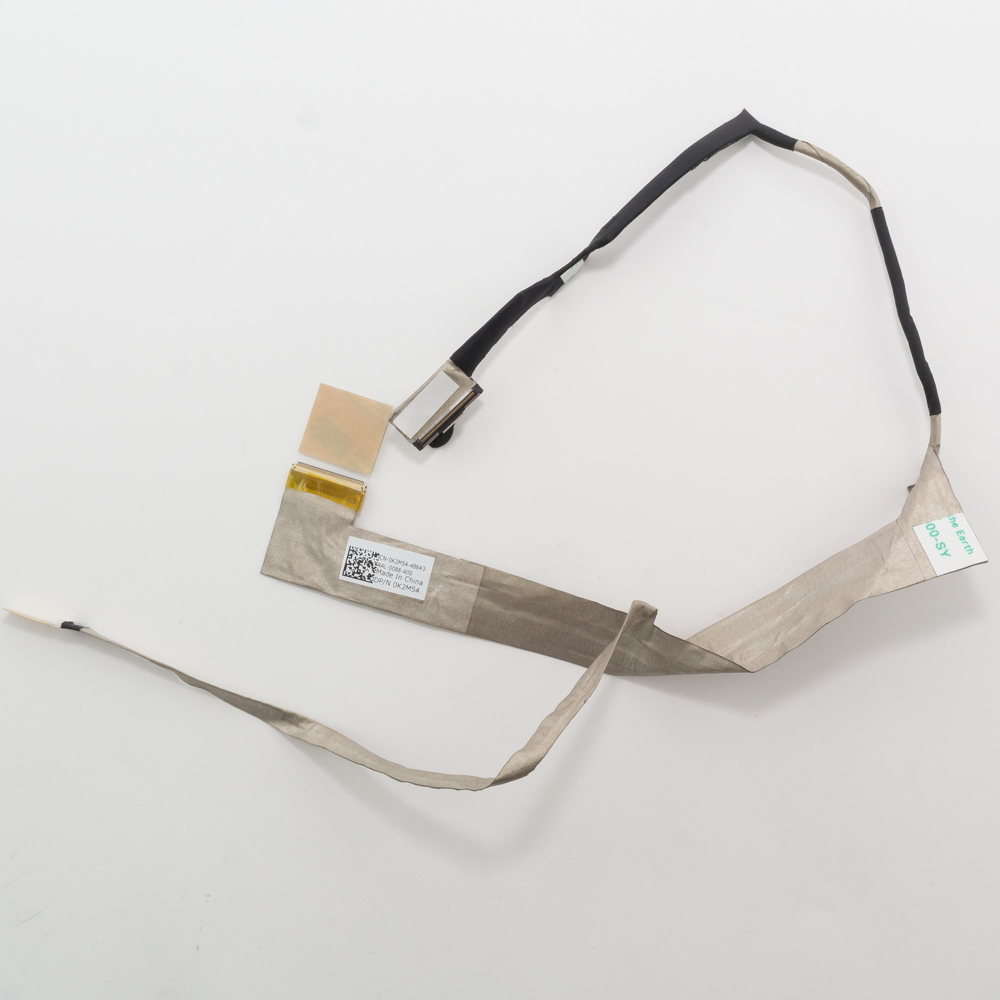

Шлейф матрицы Dell 5720, 7720, 17R

Отличный вопрос! Шлейфы для матриц в сериях Dell Precision 5720/7720 и Alienware 17 R4 (а также других моделей на платформе Dell 17 R) — это критически важный и часто запрашиваемый компонент. Их поломка — одна из самых частых причин отсутствия изображения на экране ноутбука.

Вот подробное описание, характеристики и совместимость.

Общее описание

Этот шлейф (FPC-кабель, flat flexible cable) служит основным связующим звеном между материнской платой и дисплейным модулем (матрицей). Он передает:

1. Видеосигнал от дискретной видеокарты к матрице.
2. Сигналы управления для подсветки матрицы.
3. Питание для подсветки матрицы (высокое напряжение).
4. Сигналы от веб-камеры и микрофонов (если они расположены в верхней крышке).
5. Сигналы от датчика освещенности (Ambient Light Sensor), если он есть.

Конструктивно это плоский гибкий шлейф, состоящий из множества проводников. На каждом конце находятся жесткие разъемы с контактами, которые фиксируются в гнездах на материнской плате и матрице. Шлейф проходит через петли (шарниры) крышки, где испытывает наибольшие механические нагрузки при открывании/закрывании, что часто приводит к его перетиранию или повреждению контактов.

Технические характеристики (ключевые особенности)

• Тип разъема на стороне материнской платы (System Board): 40-контактный разъем с шагом контактов 0.5mm (тип eDP — Embedded DisplayPort).
• Тип разъема на стороне матрицы (LCD): 40-контактный разъем (также eDP). ВАЖНО: В зависимости от конкретной конфигурации (разрешение матрицы, наличие G-Sync) используются разные варианты шлейфа.
• Ключевое различие: Основное разделение идет по поддержке технологии NVIDIA G-Sync.
  1. Шлейф для матриц БЕЗ G-Sync: Стандартный eDP-шлейф.
  2. Шлейф для матриц С G-Sync: Имеет дополнительный отдельный тонкий коаксиальный кабель (или группу проводов), который подключается к отдельному маленькому разъему на материнской плате. Этот кабель отвевает за прямое управление синхронизацией от видеокарты.
• Дополнительные цепи: В составе шлейфа проходят отдельные провода для веб-камеры (обычно 8-пиновый разъем), микрофонов и датчика освещенности.
• Длина: Определяется конкретной моделью корпуса (15" или 17").

Парт-номера (Dell P/N) и совместимость

Здесь требуется особая внимательность, так как номера различаются в зависимости от модели ноутбука, размера экрана и поддержки G-Sync.

1. Для Dell Precision 7720 (17.3-дюймовый)

• 0J9M8H (также известен как P/N: 0J9M8H, Dell P/N: 0J9M8H) — Самый распространенный. Шлейф для матриц БЕЗ технологии G-Sync. Подходит для большинства конфигураций Precision 7720 со стандартными матрицами FHD/UHD.
• 08T1K3 (Dell P/N: 08T1K3) — Шлейф для матриц С технологией G-Sync. Имеет дополнительный коаксиальный кабель.
• Также встречаются: 0K6FV7, 0FFXH9 (аналоги, всегда проверяйте по описанию G-Sync/Non-G-Sync).

2. Для Dell Precision 5720 (15.6-дюймовый)

• 0K6FW5 (Dell P/N: 0K6FW5) — Основной шлейф для 15-дюймовой модели. Для матриц БЕЗ G-Sync.
• Для версий с G-Sync используется свой специфичный шлейф (номера менее распространены, например, 0K6FW4), также с дополнительным кабелем.

3. Для Alienware 17 R4 (и других на платформе "17 R")

Платформа Alienware 17 R3/R4 и Dell Precision 7720 имеют очень высокую степень унификации. Поэтому:

• Шлейф от Precision 7720 (0J9M8H) в абсолютном большинстве случаев полностью подходит для Alienware 17 R4 (и часто для 17 R3), если речь о конфигурации БЕЗ G-Sync.
• Шлейф для G-Sync-версии Alienware (08T1K3) также является взаимозаменяемым с аналогичной версией Precision 7720.

Важное примечание по Alienware 15 R3/R4: Они используют шлейфы от Precision 5720, так как имеют 15-дюймовый экран.

Совместимые модели ноутбуков (основной список)

Шлейфы взаимозаменяемы в рамках платформы и размера экрана. Вот основные модели:

• Dell Precision 7720 (все модификации)
• Dell Precision 5720 (все модификации)
• Alienware 17 R4 (основная совместимость)
• Alienware 17 R3 (частичная совместимость, но требуется проверка, особенно по разъему веб-камеры)
• Alienware 15 R3 / 15 R4 (используют шлейфы от Precision 5720)
• Dell Precision 7510/7520/7710/7710 — НЕ СОВМЕСТИМЫ. Это предыдущее поколение (Skylake/Kaby Lake), у них другой разъем и конструкция.

Как точно определить нужный шлейф?

Чтобы избежать ошибки, перед покупкой рекомендуется:

1. Разобрать ноутбук и посмотреть на маркировку старого шлейфа. Часто на нем прямо написано что-то вроде DC04C00C970 или P/N 0J9M8H.
2. Определить, есть ли в вашей модели G-Sync. Это можно сделать:
   • По модели ноутбука в спецификациях на сайте Dell.
   • Визуально: если на шлейфе есть дополнительный тонкий круглый кабель, отходящий от основного шлейфа — это версия с G-Sync.
   • По модели матрицы: матрицы с G-Sync обычно имеют частоту 120 Гц или выше.
3. Использовать сервисный код (Service Tag) ноутбука на официальном сайте Dell в разделе "Конфигурация" или "Детали оборудования".

Краткая сводная таблица

| Платформа | Размер экрана | Без G-Sync (основной P/N) | С G-Sync (основной P/N) | Совместимые модели | | :--- | :--- | :--- | :--- | :--- | | Precision 77x0 | 17.3" | 0J9M8H | 08T1K3 | Precision 7720, Alienware 17 R4/R3 | | Precision 57x0 | 15.6" | 0K6FW5 | 0K6FW4 | Precision 5720, Alienware 15 R4/R3 |

Заключение: При заказе шлейфа для Dell 5720/7720/Alienware 17R ключевыми параметрами являются размер ноутбука (15" vs 17") и наличие технологии NVIDIA G-Sync в оригинальной конфигурации. Всегда старайтесь визуально свериться со старым шлейфом или точно определить конфигурацию вашего устройства.
