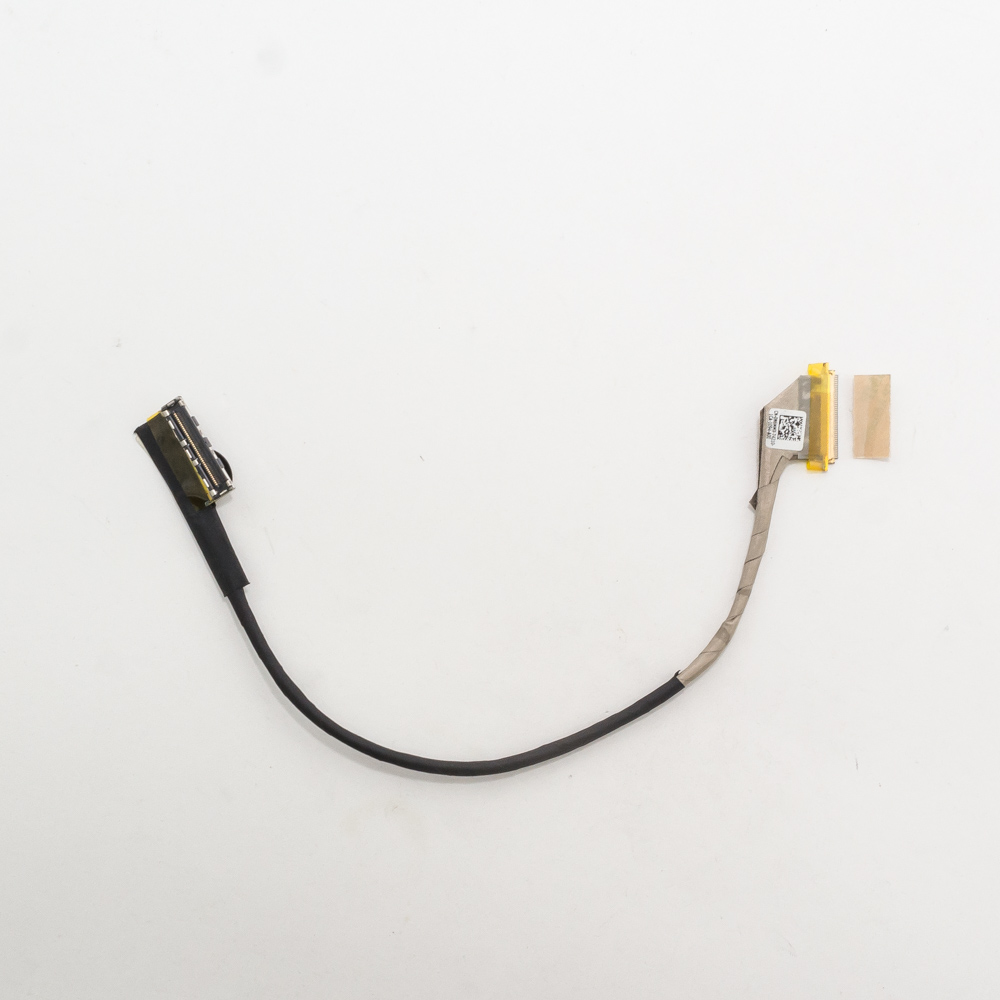

Шлейф матрицы Dell XPS P12F, 15Z, L511Z

Отличный вопрос! Модель Dell XPS P12F (она же 15Z, она же L511Z) — это ультрабук премиум-класса начала 2010-х, известный своим тонким алюминиевым корпусом и высококачественным экраном.

Шлейф матрицы (LCD Cable, eDP Cable) в этой модели — критически важный и, к сожалению, довольно частый источник проблем (проявляются как мерцание экрана, горизонтальные полосы, артефакты или полное отсутствие изображения при работающем компьютере).

Вот полное описание, характеристики и совместимость.

Описание и технические характеристики шлейфа матрицы

• Назначение: Обеспечивает передачу видеосигнала, данных сенсорных панелей (если есть) и питания от материнской платы (системной платы) к жидкокристаллической матрице (дисплею).
• Тип разъема: eDP (Embedded DisplayPort) 1-го поколения. Это ключевой момент для поиска замены.
• Конфигурация разъемов:
  • Со стороны материнской платы: Один широкий плоский разъем (обычно на 40 контактов), который вставляется в гнездо на материнской плате и фиксируется защелками.
  • Со стороны матрицы: Один или два разъема (в зависимости от конфигурации дисплея). Основной — для видео и питания. Второй, если есть, — для веб-камеры и датчиков.
• Длина и форма: Шлейф имеет специфическую изогнутую форму, чтобы проложить сигнал от материнской платы через петли поворотного механизма (шарниры) к матрице. Длина стандартизирована под конкретный корпус.
• Конструкция: Гибкий плоский кабель (FFC - Flat Flexible Cable) с защитным экраном и, часто, металлизированной лентой в критичных местах для защиты от помех.

Парт-номера (Part Numbers) и коды Dell

Внимание! Это самый важный раздел. Номер шлейфа сильно зависит от конкретной конфигурации вашего ноутбука, главным образом — от установленной матрицы.

Основные парт-номера для Dell XPS 15Z (L511Z, P12F):

1. FP8F3 (Dell P/N: 0FP8F3) — Самый распространенный вариант. Используется с матрицами разрешением Full HD (1920x1080). Чаще всего встречается в топовых конфигурациях.
2. 4H5FV (Dell P/N: 04H5FV) — Используется с матрицами разрешением HD+ (1600x900).
3. Общий код запчасти Dell: Запчасть может также обозначаться в сервисных мануалах как LCD Cable Assembly или eDP Cable.

Как точно определить свой номер:

• Лучший способ: Разобрать ноутбук и посмотреть номер, напечатанный на самом шлейфе. Он будет выглядеть как FP8F3 или 04H5FV.
• Способ №2: Узнать Service Tag ноутбука и проверить оригинальную конфигурацию на сайте Dell (support.dell.com). Или использовать сервисный код в сервисном мануале (Manual).
• Способ №3: Определить модель установленной матрицы (на ее обратной стороне будет наклейка с номером, например, LTN156AT01), и по ней подбирать совместимый шлейф.

Совместимые модели ноутбуков

Шлейф специфичен именно для модели XPS 15Z (P12F, L511Z) из-за уникального дизайна корпуса и компоновки. Он не совместим с обычными XPS L502X или другими сериями.

Полный список совместимых моделей (это одна и та же модель под разными кодами):

• Dell XPS 15Z (P12F)
• Dell XPS 15Z (L511Z)
• Dell XPS 15Z (Early 2011)

Важно: В рамках этой модели убедитесь, что шлейф соответствует разрешению вашей матрицы (Full HD или HD+), как указано в парт-номерах выше.

Рекомендации по поиску и замене

1. При покупке: Ищите по запросам "Dell 15Z LCD cable FP8F3" или "eDP cable for Dell L511Z". Всегда уточняйте у продавца номер.
2. Качество: Старайтесь покупать оригинальные (Dell) или качественные совместимые шлейфы от проверенных производителей (например, iFixit). Дешевые аналоги могут быстро выйти из строя.
3. Замена: Процесс требует полной разборки ноутбука, включая снятие клавиатуры, верхней крышки корпуса (палмиrest), материнской платы и, наконец, самой матрицы. Если вы не имеете опыта, лучше доверить это профессионалам, так как высок риск повреждения хрупких разъемов или других компонентов.
4. Перед заменой: Убедитесь, что проблема именно в шлейфе. Иногда похожие симптомы вызывает неисправная матрица или видеокарта (в данном случае интегрированная в процессор).

Итог: Для Dell XPS 15Z (P12F/L511Z) основными парт-номерами шлейфа матрицы являются 0FP8F3 (для Full HD экрана) и 04H5FV (для HD+ экрана). Это единственная модель ноутбука, для которой подходит данная запчасть. Точное определение номера — залог успешного ремонта.
