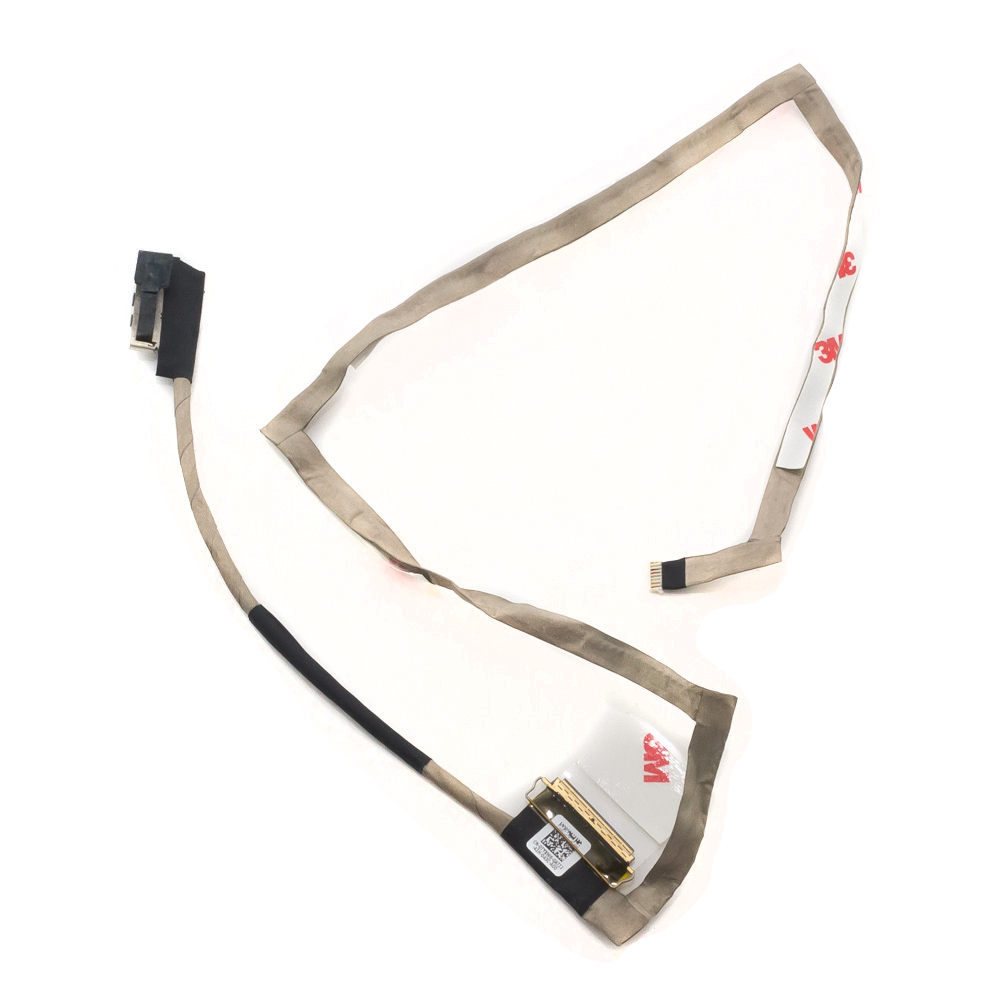

Шлейф матрицы Dell E5540

Конечно, вот подробное описание шлейфа матрицы для ноутбука Dell Latitude E5540, включая технические характеристики, парт-номера и совместимые модели.

Описание

Шлейф матрицы (LCD cable, дисплейный кабель) в ноутбуке Dell Latitude E5540 — это гибкий плоский кабель, отвечающий за передачу видеосигнала от материнской платы к экрану (матрице), а также за передачу данных от встроенной веб-камеры и микрофонов. Он является критически важным компонентом для работы дисплея.

Основные функции:

• Передача видеосигнала от интегрированной или дискретной видеокарты к матрице.
• Подключение встроенной веб-камеры (Webcam).
• Подключение встроенных микрофонов (в зависимости от конфигурации).
• Обеспечение питания для подсветки матрицы (через инвертор или напрямую, в зависимости от типа экрана).

Типичные признаки неисправности шлейфа:

• Искаженное изображение: полосы, рябь, артефакты на экране.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки.
• Мерцание экрана.
• Не работает веб-камера или микрофоны (при этом в системе они отображаются).
• Работает только внешний монитор.

Технические характеристики

• Тип разъема на стороне материнской платы: Как правило, 40-контактный разъем типа eDP (Embedded DisplayPort) — стандарт для моделей этого поколения.
• Тип разъема на стороне матрицы: 40-контактный, eDP. Важно: Существует два основных типа расположения контактов: прямой (pin 1-40 к pin 1-40) и зеркальный (pin 1-40 к pin 40-1). Для E5540 чаще всего используется прямой (стандартный) кабель.
• Конфигурация подключений: Включает отдельные тонкие кабели или разъемы для веб-камеры и микрофона.
• Длина: Оптимизирована под внутреннюю компоновку корпуса Dell E5540.
• Сечение проводников: Очень тонкое, требует аккуратного обращения.

Парт-номера (Dell P/N - Part Number)

У Dell существует несколько парт-номеров для шлейфов E5540 в зависимости от конкретной конфигурации ноутбука (например, наличие сенсорного экрана или нет). Вот основные из них:

1. CN-0VX6H8 (или 0VX6H8) — Наиболее распространенный номер для моделей с НЕсенсорным экраном.
2. CN-09D8YT (или 09D8YT) — Еще один распространенный номер для стандартных моделей.
3. CN-06T4D8 (или 06T4D8) — Также часто встречается.
4. CN-0KX4Y3 (или 0KX4Y3) — Вариант для определенных ревизий.
5. CN-02P8N1 (или 02P8N1) — Может использоваться в некоторых конфигурациях.

Важно: Перед покупкой необходимо разобрать ноутбук и визуально сверить старый шлейф с новым, особенно расположение разъемов и их форму. Также можно использовать сервисный код (Service Tag) на официальном сайте Dell для определения точной детали.

Совместимые модели

Шлейф матрицы Dell E5540 совместим с рядом моделей того же поколения и схожей конструкции. Основной список:

• Dell Latitude E5540 (все модификации)
• Dell Latitude E5440 (часто используется та же платформа, совместимость очень высокая, но требуется проверка)
• Dell Latitude E5550 (в некоторых случаях, но не всегда — у E5550 чаще другой разъем)
• Dell Latitude E5450 (аналогично E5440)

Критически важное замечание по совместимости: Ноутбуки серий E5440/E5450 и E5540/E5550 имеют разную конструкцию крышки и расположение компонентов. Несмотря на то, что шлейфы могут иметь одинаковые разъемы, их длина и форма трассировки (изгибы, расположение креплений) могут отличаться. Шлейф от E5440 может физически не стать в E5540, и наоборот.

Рекомендация: Всегда ищите шлейф по прямой модели ноутбука (E5540) и сверяйте визуально с вашим оригиналом. Универсальные шлейфы "для серии E54x0" могут не подойти.

Где искать при покупке?

В интернет-магазинах (AliExpress, eBay, специализированные магазины запчастей) используйте для поиска следующие запросы:

• Dell E5540 LCD cable
• Dell E5540 screen cable
• Dell E5540 дисплейный шлейф
• Dell 0VX6H8
• For Dell Latitude E5540 LVDS eDP cable

Перед установкой обязательно отсоедините аккумулятор и блок питания.
