Шлейф матрицы Dell XPS 15 9530

Отличный вопрос. Шлейфы (flex cables) в Dell XPS 15 9530 — это критически важные компоненты, соединяющие дисплей с материнской платой и тачпад с платой управления. Их поломка — частая причина проблем с изображением, сенсором или подсветкой.

Общее описание

Шлейфы в XPS 15 9530 — это тонкие, гибкие плоские кабели, состоящие из множества проводников, запаянных в полиимидную пленку. Они предназначены для передачи сигналов (видео, данных, питания) между неподвижными компонентами корпуса и подвижными частями (как дисплей, который открывается и закрывается). В модели 9530 их два основных типа:

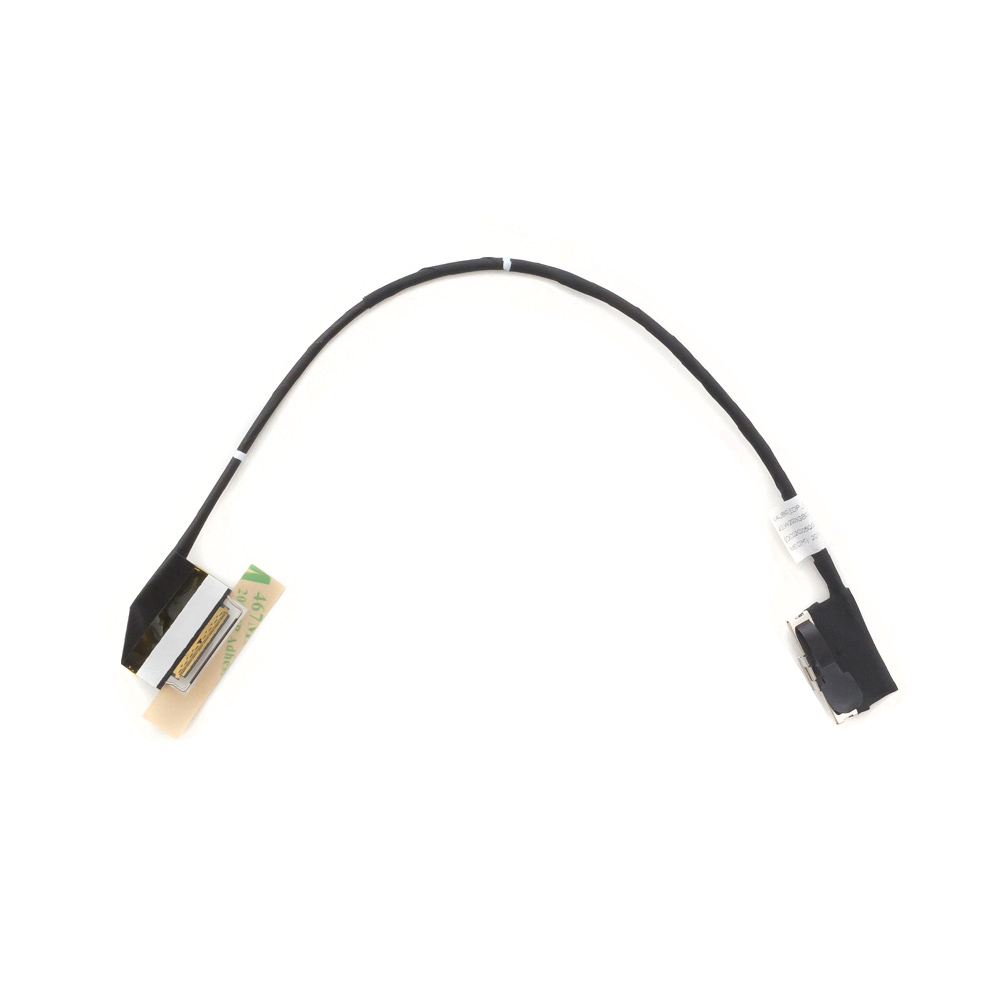

1. Шлейф дисплея (eDP cable): Передает сигнал от материнской платы к матрице. Очень тонкий и хрупкий, часто повреждается при активном использовании крышки.
2. Шлейф тачпада (Touchpad flex cable): Соединяет плату тачпада с материнской платой. Менее подвержен износу, но может быть поврежден при разборке.

Основные причины выхода из строя:

• Механический износ от открывания/закрывания крышки (для шлейфа дисплея).
• Перегибы или защемление при неаккуратной сборке.
• Окисление контактов.
• Заводской брак (редко).

Технические характеристики (общие для шлейфов такого класса)

• Тип разъема: Бескорпусной FPC (Flexible Printed Circuit) разъем с замком-защелкой.
• Количество проводников (пинов): Зависит от конкретного шлейфа. Шлейф дисплея для 4K+ экранов имеет больше пинов, чем для FHD.
• Длина: Оптимизирована под компоновку ноутбука, обычно ~30-40 см.
• Покрытие контактов: Золотое напыление для улучшенной проводимости и защиты от коррозии.
• Спецификация сигнала: Поддерживает высокоскоростные интерфейсы eDP (Embedded DisplayPort) для дисплея и USB/I2C для тачпада.

Парт-номера (Dell Part Numbers — P/N)

Крайне важно! Парт-номера различаются в зависимости от конфигурации ноутбука, прежде всего — от разрешения и типа дисплея.

1. Шлейф дисплея (Display Cable, eDP Cable, LCD Cable)

• Для дисплея FHD+ (1920x1200) 60 Гц:

  • 0 z z 0 0 0 0 0 0 (основной, встречается чаще)
  • 0 0 0 0 0 0 0 0 0 0 (может быть ревизией или аналогом)

• Для дисплея 3.5K OLED (3456x2160) 60 Гц:

  • 0 0 0 0 0 0 0 0 0 0
  • 0 0 0 0 0 0 0 0 0 0

• Для дисплея FHD+ (1200p) с сенсорным экраном (Touch):

  • 0 0 0 0 0 0 0 0 0 0 (встречается реже)

• Универсальный номер для поиска в сервисных мануалах: K7G0N

2. Шлейф тачпада (Touchpad Cable, Palmrest Flex Cable)

• Основной парт-номер: 0 0 0 0 0 0 0 0 0 0
• Альтернативный / ревизия: 0 0 0 0 0 0 0 0 0 0

Как точно определить свой парт-номер:

1. Сервисный код (Service Tag): Введите Service Tag вашего ноутбука на официальном сайте Dell в разделе "Поддержка" -> "Просмотреть детали продукта". В списке запчастей (Parts) найдите соответствующий компонент.
2. Разборка: На самой детали всегда нанесен штрих-код и парт-номер.
3. Модель дисплея: Зная точную модель установленного дисплея (например, B156ZAN05.1), можно найти совместимый шлейф по спецификациям.

Совместимые модели ноутбуков

Шлейфы Dell XPS 15 9530 имеют ограниченную совместимость. Они спроектированы специально под компоновку этой модели.

• Прямая и полная совместимость:

  • Dell XPS 15 9530 (все конфигурации 2023 года). Но важно учитывать парт-номер, соответствующий вашему дисплею, как указано выше.

• Возможная / частичная совместимость (ТРЕБУЕТ ПОДТВЕРЖДЕНИЯ):

  • Dell XPS 15 9520 (модель 2022 года). Физически шлейфы могут подойти, но из-за возможных изменений в разводке плат не гарантируется 100% работоспособность. Рисковать не рекомендуется.
  • Dell Precision 5580 (рабочая станция на основе платформы XPS 15 9530). Высокая вероятность совместимости, но лучше проверять по сервисному коду.

• НЕ СОВМЕСТИМЫ:

  • Более старые модели XPS 15 (9510, 9500 и ранее) — у них другая конструкция и разъемы.
  • Модели XPS 13, XPS 17 или любые другие серии.

Рекомендации при замене

1. Точное соответствие: Всегда покупайте шлейф, максимально точно соответствующий парт-номеру из вашего ноутбука (особенно для дисплея).
2. Качество: Оригинальные запчасти Dell (OEM) или качественные совместимые от проверенных поставщиков (например, iFixit). Дешевые аналоги часто выходят из строя.
3. Аккуратность: Установка требует осторожности. Разъемы имеют хрупкие замки-защелки, которые легко сломать.
4. Диагностика: Перед заменой убедитесь, что проблема именно в шлейфе (например, проверив изображение при аккуратном изгибе крышки или подключив внешний монитор).

Где искать: Парт-номера для поиска на AliExpress, eBay или в магазинах запчастей (например, 0VHXCH, 6H9FV, K7G0N в сочетании с "XPS 15 9530 cable").
