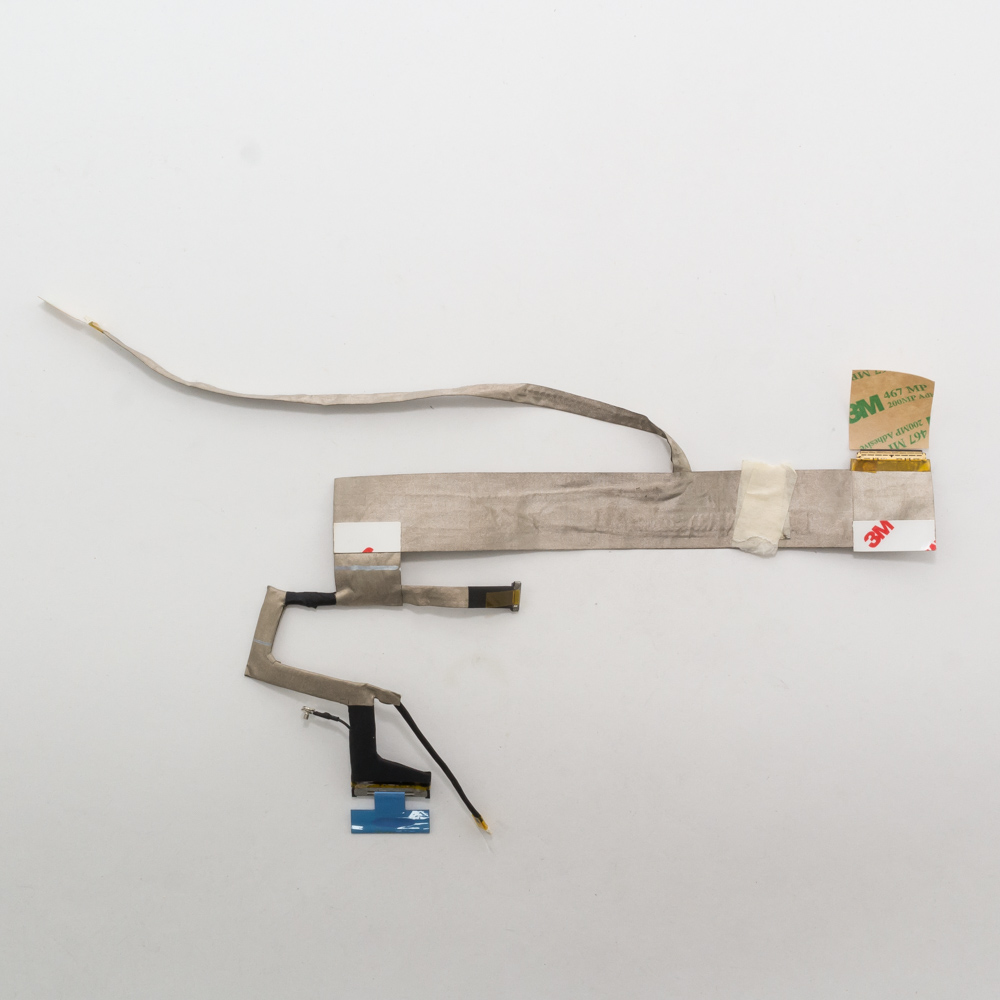

Шлейф матрицы Dell 17 L701X, L702X

Отличный выбор! Шлейф матрицы для Dell XPS 17 L701X и L702X — это критически важный компонент, отвечающий за передачу изображения и данных от материнской платы к экрану. Его поломка — одна из самых частых причин нерабочего дисплея (черный экран, артефакты, мигание).

Вот подробное описание, характеристики и совместимость.

Описание и Функции

Это плоский гибкий шлейф (Flex Cable), который подключается к разъему на материнской плате и к разъему на задней стороне матрицы (LCD-панели). Он передает:

1. Видеосигнал от дискретной или интегрированной видеокарты.
2. Сигналы управления подсветкой экрана.
3. Данные от веб-камеры и микрофонов, расположенных в верхней рамке экрана (так как их провода часто интегрированы в тот же шлейф).
4. Сигнал датчика освещенности (если он есть в конкретной конфигурации).

Типичные признаки неисправности шлейфа:

• Изображение появляется/исчезает при изменении угла наклона крышки.
• Артефакты, полосы на экране.
• Мигание или полное отключение подсветки (при этом изображение есть, если посмотреть с фонариком).
• Не работает встроенная веб-камера или микрофоны.
• Полностью черный экран при работающем компьютере (индикаторы горят, слышна загрузка ОС).

Технические характеристики (общие)

• Тип разъема на плате: 40-контактный разъем LVDS (для моделей с обычным экраном) или 40-контактный eDP (для некоторых модификаций с разрешением Full HD). Важно: Конфигурация разъемов может незначительно отличаться в зависимости от конкретной модели матрицы.
• Длина: Приблизительно 30-35 см.
• Конфигурация: Часто представляет собой сборку из двух или более гибких шлейфов, объединенных в один жгут:
  • Основной широкий шлейф для дисплея.
  • Более тонкий шлейф для веб-камеры.
  • Возможен отдельный провод для антенн Wi-Fi/Bluetooth.
• Особенность для L701X/L702X: В этих моделях часто используется шлейф с дополнительным переходником-адаптером, который крепится к задней крышке матрицы. Это ключевой момент при поиске.

Парт-номера (Part Numbers, P/N) и Коды Dell

Основные и самые распространенные парт-номера:

• 0C4R8H (Dell P/N: 0C4R8H) — Наиболее распространенный номер. Это номер комплекта, который включает в себя сам шлейф и маленькую плату-переходник.
• 04T4K6 (Dell P/N: 04T4K6) — Еще один очень распространенный номер для замены.
• CN-0C4R8H — Полный код с префиксом CN.
• 0C4R8H001 — Альтернативное написание.
• F0C4R8H — Вариант с префиксом F.

Важно: При заказе обязательно уточняйте у продавца, что шлейф идет в сборе с переходной платой (small adapter board). Часто продается именно в таком комплекте.

Совместимые модели ноутбуков Dell

Шлейф с указанными парт-номерами предназначен в первую очередь для серии Dell XPS 17 (L701X, L702X), но также подходит для некоторых других моделей на той же платформе.

Основная совместимость:

• Dell XPS 17 L701X
• Dell XPS 17 L702X
• Dell XPS 17 3D (L702X) — модель с 3D-экраном.

Также может подходить (но требует уточнения по визуальному соответствию):

• Dell Precision M6600 (очень похожая платформа, часто совместимы компоненты дисплея)
• Alienware M17x R3 (также основан на схожей платформе, но совместимость не 100% и требует проверки)

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ при покупке:

1. Снимите старый шлейф и сравните. Перед заказом нового настоятельно рекомендуется разобрать ноутбук, аккуратно извлечь неисправный шлейф и визуально сравнить его с фотографиями продавца. Обращайте внимание на:
   • Расположение и тип разъемов на обоих концах.
   • Наличие и форму маленькой переходной платы.
   • Количество и расположение тонких шлейфов для камеры.
2. Разрешение матрицы. В L702X могли устанавливать матрицы с разным разрешением (HD+, Full HD). Шлейфы для них обычно одинаковые, но для перестраховки лучше знать точную модель своей матрицы (номер на ее задней наклейке, например, LTN170CT02).
3. Качество. Покупайте шлейфы у проверенных поставщиков. Слишком дешевые варианты могут быть низкого качества и быстро выйти из строя.

Рекомендуемый алгоритм действий:

1. Определите точную модель ноутбука (Dell XPS 17 L701X/L702X).
2. Разберите его и извлеките шлейф.
3. Найдите на нем маркировку (часто наклейка с номером вроде 0C4R8H).
4. Ищите в интернете/магазинах по этому номеру или по артикулам, указанным выше, сравнивая внешний вид.
