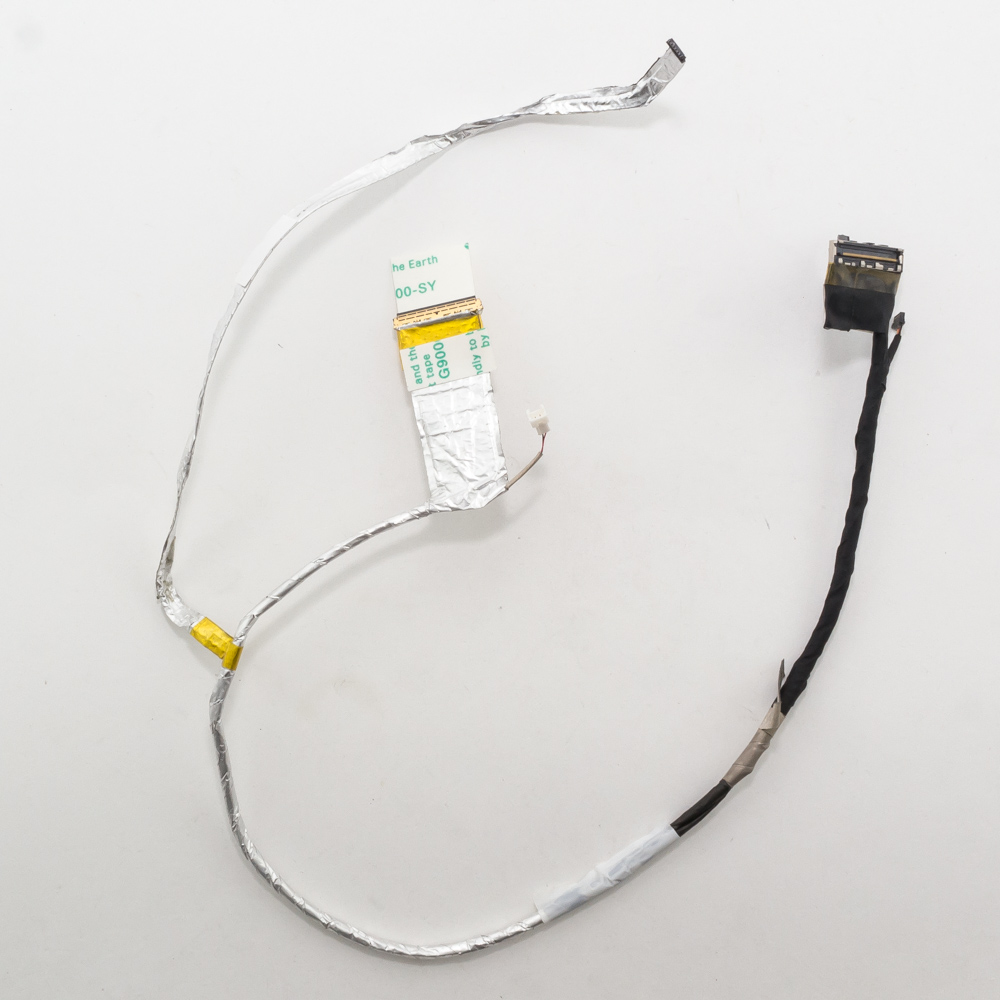

Шлейф матрицы HP Pavilion DV7-6000, DV7-6B00

Конечно, вот подробное описание шлейфа матрицы для серии ноутбуков HP Pavilion DV7-6000 и DV7-6B00.

Описание и назначение

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном) и веб-камерой. Он передает видеосигнал, данные от веб-камеры и микрофона, а также питание для подсветки экрана.

Характерные неисправности, указывающие на проблему с этим шлейфом:

• Искажение изображения: полосы, рябь, артефакты на экране.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки или при легком постукивании.
• Мерцание экрана.
• Не работает встроенная веб-камера и/или микрофоны.
• Изображение есть только на внешнем мониторе (при подключении через HDMI/VGA).

Проблемы часто возникают из-за перетирания шлейфа в месте его изгиба у петель поворотного механизма после длительной эксплуатации.

Технические характеристики

• Тип: Гибкий плоский кабель (FFC/FPC).
• Конфигурация разъемов: Как правило, имеет два основных разъема:
  1. 30-контактный разъем (более широкий) — для передачи видеосигнала от материнской платы к матрице. Распространенный тип — eDP (Embedded DisplayPort) 1-lane или LVDS (в зависимости от конкретной модификации).
  2. 8-10 контактный разъем (более узкий) — для подключения веб-камеры (Webcam) и микрофонов к материнской плате.
• Длина: Приблизительно 30-40 см (зависит от точного расположения разъемов на материнской плате).
• Особенности: Часто имеет экранирующую фольгу или оплетку для защиты от помех.

Парт-номера (Part Numbers / P/N)

Это ключевые номера запчастей от HP и производителей. Для точного подбора необходимо разобрать ноутбук и посмотреть маркировку на старом шлейфе.

Самые распространенные парт-номера для серий DV7-6000 и DV7-6B00:

• HP / Compaq P/N: 672089-001
• HP / Compaq P/N: 672090-001 (также очень распространен, часто взаимозаменяем с 672089-001, но могут быть нюансы с длиной или креплением).
• HP / Compaq P/N: 681805-001
• Foxconn P/N: JAE FI-X30HLF-HF10 (или просто FI-X30HLF-HF10) — это номер разъема, который часто указывают производители шлейфов.
• Универсальное описание: 30+8 pin LCD Cable.

Важно: Номера 672089-001 и 672090-001 являются основными для этой серии. Перед покупкой сверьтесь с номером на вашем старом шлейфе.

Совместимые модели ноутбуков

Шлейф подходит для множества моделей на одной платформе (шасси). Основные серии:

• HP Pavilion DV7:

  • DV7-6000 (все субмодели: DV7-6010eg, DV7-6010so, DV7-6050eg, DV7-6053er, DV7-6085er, DV7-6090eg и т.д.)
  • DV7-6B00 (все субмодели: DV7-6B00eg, DV7-6B00ed, DV7-6B02eg, DV7-6B05er, DV7-6B09ez, DV7-6B10eg, DV7-6B11er, DV7-6B12ez, DV7-6B13eg, DV7-6B15eg, DV7-6B16ez, DV7-6B17er, DV7-6B19eg, DV7-6B20eg, DV7-6B21er, DV7-6B23eg, DV7-6B25eg, DV7-6B26er, DV7-6B28eg, DV7-6B29er, DV7-6B30eg, DV7-6B50eg, DV7-6B51er, DV7-6B52eg, DV7-6B53eg, DV7-6B55er, DV7-6B57eg, DV7-6B59eg, DV7-6B60eg, DV7-6B61er, DV7-6B62eg, DV7-6B65er, DV7-6B67eg, DV7-6B69eg, DV7-6B70eg, DV7-6B71er, DV7-6B73eg, DV7-6B75er, DV7-6B77eg, DV7-6B79eg, DV7-6B80eg, DV7-6B85er, DV7-6B89eg, DV7-6B90eg, DV7-6B91er, DV7-6B95er, DV7-6B96eg, DV7-6B97eg, DV7-6B99eg)
  • DV7-6100, DV7-6101sg, DV7-6103sg
  • DV7-6200

• HP Pavilion G7:

  • G7-2000, G7-2100

• HP (также могут быть совместимы некоторые модели на схожем шасси):

  • HP ProBook 4740s
  • HP Envy 17 (2011-2012 гг., определенные модели)

Рекомендация по покупке:

1. Обязательно извлеките старый шлейф и сравните его форму, длину и маркировку с фотографиями продавца.
2. Ищите по парт-номеру HP (672089-001 или 672090-001), это надежнее, чем поиск только по модели ноутбука.
3. Уточняйте у продавца совместимость для вашей конкретной модели (например, DV7-6B52eg).

Успешного ремонта
