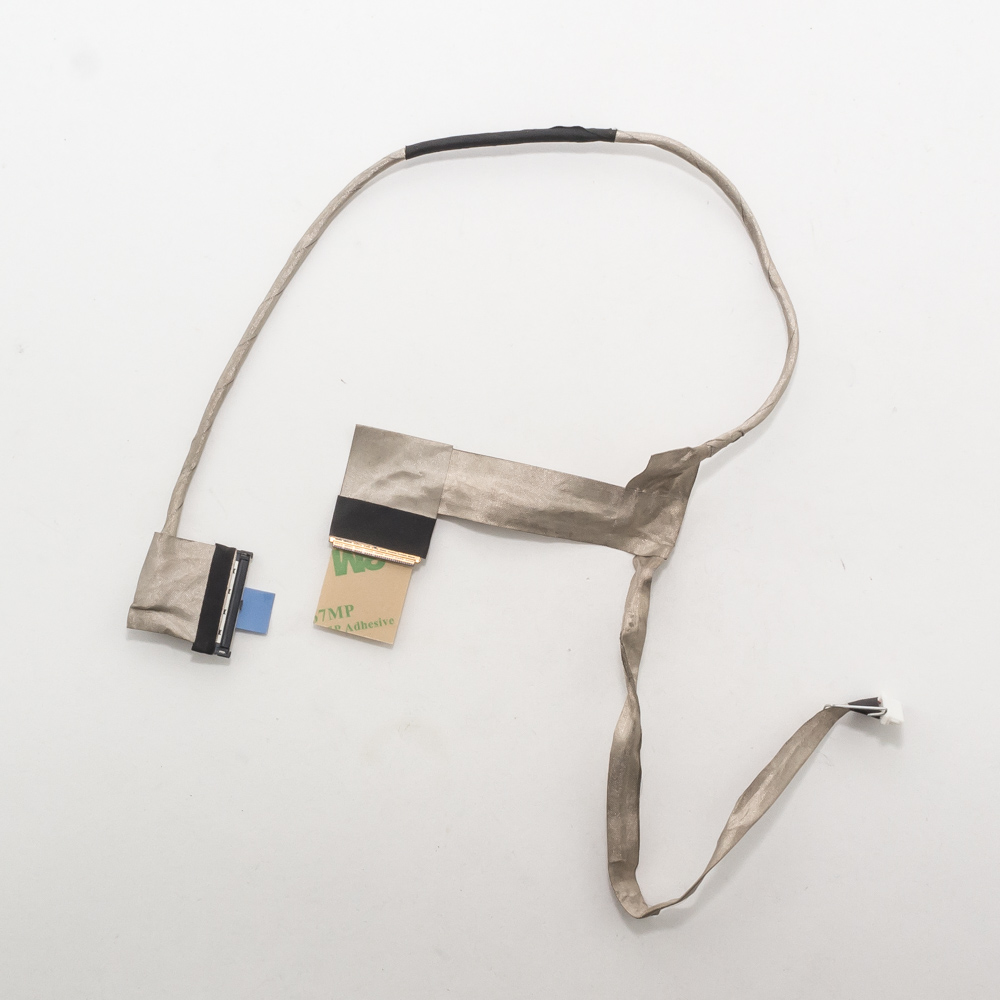

Шлейф матрицы HP Probook 4440S, 4441S, 4446S

Отличный вопрос! Шлейф матрицы (дисплейного кабеля) для серии HP ProBook 4440s, 4441s, 4446s — это критически важный и часто выходящий из строя компонент, особенно при активной эксплуатации крышки ноутбука.

Вот подробное описание, технические характеристики и список совместимости.

Описание и Функция

Это гибкий плоский кабель (FFC — Flexible Flat Cable), который служит основным каналом передачи данных и питания между материнской платой ноутбука и экраном (матрицей).

Основные функции:

1. Передача видеосигнала: Передает цифровой сигнал от интегрированной или дискретной видеокарты на матрицу ноутбука по интерфейсу LVDS (это важно для данной серии).
2. Питание матрицы: Подает напряжение на подсветку (лампы или LED) и контроллер матрицы.
3. Передача данных от веб-камеры: В шлейф интегрированы провода, соединяющие встроенную веб-камеру (HP TrueVision HD) с материнской платой.
4. Передача данных от антенн Wi-Fi/Bluetooth: Часто к этому шлейфу или рядом с ним крепятся антенны беспроводной сети, которые ведут к модулю Wi-Fi.

Типичные признаки неисправности шлейфа:

• Искажения на экране: полосы, артефакты, рябь.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки.
• Мерцание экрана.
• Отсутствие изображения при работающей подсветке (черный экран).
• Не работает встроенная веб-камера (часто связана с обрывом в шлейфе).

Технические характеристики

• Тип интерфейса: LVDS (Low-Voltage Differential Signaling). Это ключевой момент, отличающий его от более новых ноутбуков с eDP.
• Разъем на стороне материнской платы: 40-контактный разъем (40-pin), с шагом контактов 0.5 мм.
• Разъем на стороне матрицы: 40-контактный разъем (40-pin), также с шагом 0.5 мм. Внимание: Существуют два физических типа разъема на стороне матрицы: прямой и развернутый (обратный). Нужно смотреть на свою матрицу.
• Длина: Приблизительно 30-35 см.
• Интегрированные компоненты: В шлейф впаяны два небольших коаксиальных разъема (IPX/U.FL) для антенн Wi-Fi.
• Конфигурация: 40-жильный плоский кабель.

Парт-номера (PN - Part Number) HP

Оригинальные и наиболее распространенные номера запчастей:

• 672899-001 — Самый распространенный и основной номер детали для серий 4440s/4441s/4446s.
• 672899-002 — Также официальный номер HP, часто полный аналог.
• 681897-001 — Еще один номер из каталога HP, используется как замена.
• 682331-001 — Альтернативный номер запчасти.

Важно: Несмотря на разные номера, эти шлейфы, как правило, взаимозаменяемы в рамках указанных ниже моделей ноутбуков. При заказе достаточно искать по основному номеру 672899-001.

Совместимые модели ноутбуков

Шлейф подходит для целого семейства бизнес-ноутбуков HP ProBook 4xx серии того же поколения (с LVDS-разъемом).

Основные и полностью совместимые модели:

• HP ProBook 4440s
• HP ProBook 4441s
• HP ProBook 4445s (часто с процессорами AMD)
• HP ProBook 4446s (часто с процессодами AMD)
• HP ProBook 4540s (15.6-дюймовая модель, но требует проверки — шлейф может быть длиннее из-за большего размера корпуса, хотя разъемы часто одинаковые).
• HP ProBook 4545s (15.6" AMD)

Также может подходить (требует уточнения по разъему матрицы):

• HP ProBook 4340s (13.3" модель — требует проверки длины)
• HP ProBook 4341s
• HP ProBook 4240s (12.5" модель — требует проверки длины)
• Некоторые модели серий HP 4540s, HP 4545s, HP 4445s

Критически важные моменты при покупке

1. Проверьте разъем на вашей старой матрице! Снимите рамку и посмотрите, как расположен разъем на обратной стороне дисплея:
   • Прямой (Standard): Контакты смотрят в сторону от центра матрицы.
   • Развернутый, обратный (Reverse): Контакты смотрят в сторону центра матрицы. Это самая частая ошибка при заказе!
2. Сравните длину и форму. Лучше всего извлечь старый шлейф и сравнить его с фотографией нового.
3. Качество. Оригинальные шлейфы HP или качественные реплики от проверенных брендов (например, Foxconn, Luxshare) прослужат дольше безымянных аналогов.

Рекомендация: Перед заказом извлеките неисправный шлейф, сфотографируйте его разъемы (особенно со стороны матрицы), измерьте длину и используйте эти данные вместе с парт-номером 672899-001 для поиска. Это гарантирует 100% совместимость.
