Шлейф матрицы HP Probook 6360b

Отличный выбор! HP ProBook 6360b — это классический и очень надежный бизнес-ноутбук, известный своей прочностью и ремонтопригодностью. «Шлейф матрицы» — это обобщенное название для группы гибких шлейфов, соединяющих материнскую плату с дисплеем и его компонентами.

Вот подробное описание, характеристики и совместимость.

Описание и роль шлейфов матрицы в HP ProBook 6360b

В модели 6360b используется два основных шлейфа, которые чаще всего называют «шлейфом матрицы»:

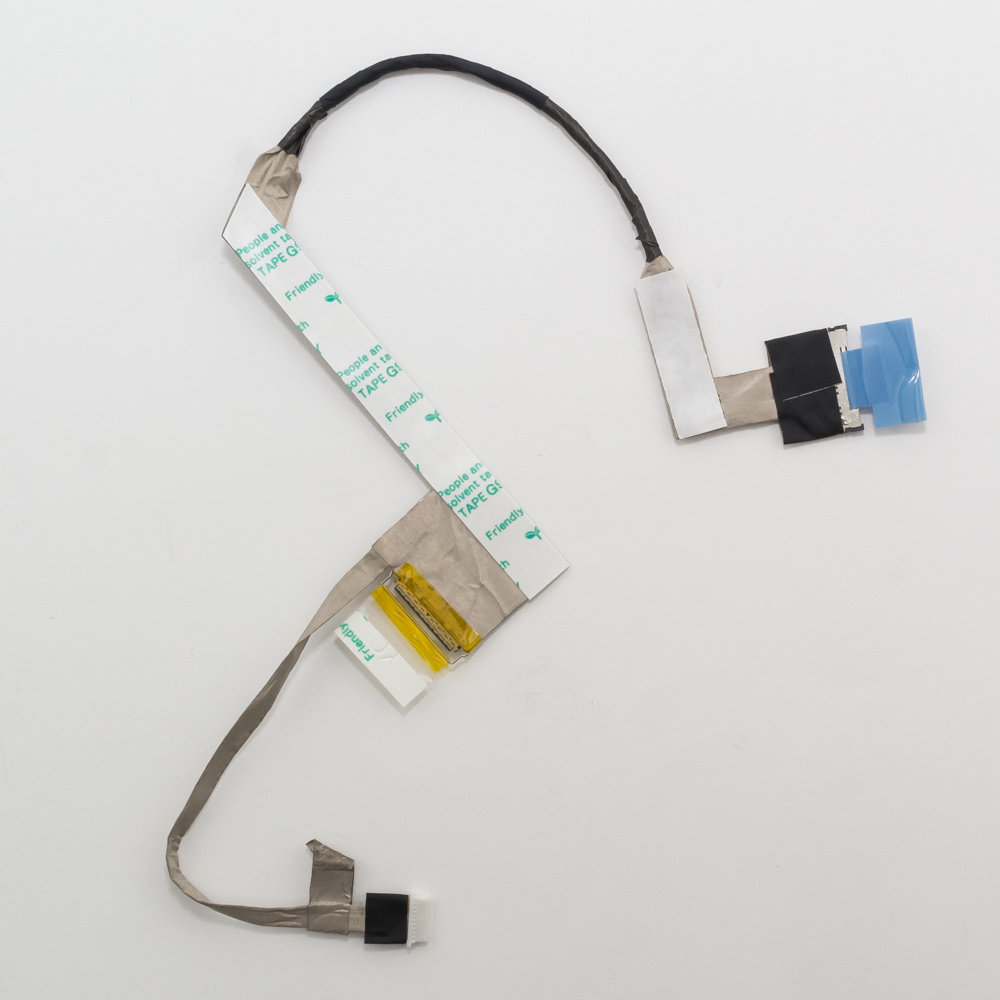

1. Основной шлейф дисплея (LCD Cable, LVDS Cable): Соединяет материнскую плату с самой матрицей (экраном). Передает видео сигнал, питание на подсветку и сигналы от датчиков. Это самый критичный и часто выходящий из строя шлейф. Его поломка приводит к мерцанию экрана, появлению артефактов, горизонтальных полос или полному отсутствию изображения (при работающей подсветке).

2. Шлейф веб-камеры и антенн (Webcam Cable, UWB Cable): Проходит вдоль крышки дисплея и соединяет материнскую плату с веб-камерой, микрофонами и антеннами Wi-Fi/Bluetooth, которые обычно расположены в верхней части экрана.

Общие симптомы неисправности шлейфов:

• Мерцание или пропадание изображения при изменении угла наклона крышки.
• Полосы на экране (вертикальные/горизонтальные).
• Отсутствие изображения при работающем ноутбуке (слышна загрузка ОС, есть свет индикаторов).
• Не работает встроенная веб-камера или микрофоны.
• Плохой прием сигнала Wi-Fi (если поврежден участок шлейфа с антеннами).

Технические характеристики (ключевые для подбора)

• Тип разъема матрицы: 40-контактный, single-channel LVDS (стандарт для экранов 1366x768 того поколения).
• Тип подсветки: CCFL (люминесцентная лампа). Это важнейший момент! Шлейфы для матриц с LED и CCFL подсветкой не взаимозаменяемы, так как у них разное напряжение и распиновка.
• Длина и трассировка: Шлейфы разработаны под конкретную компоновку корпуса 6360b.
• Антенны: Шлейф камеры интегрирует провода для антенн стандарта Wi-Fi 802.11n (обычно два основных и один вспомогательный для комбо-модуля).

Парт-номера (PN — Part Number) оригинальных запчастей HP

HP использует уникальные номера для узлов. Для 6360b актуальны следующие:

• Основной шлейф дисплея (LCD Cable):

  • 608759-001 — самый распространенный номер для конфигураций с CCFL-подсветкой.
  • 687526-001 — также встречается в некоторых ревизиях.
  • (Для LED-версий, которые встречаются гораздо реже, номер будет другим, например, из серии для моделей 6365b или 6460b. Необходимо проверять по данным с оригинальной матрицы).

• Шлейф веб-камеры и антенн (Webcam Cable):

  • 687528-001 — основной парт-номер.
  • 631672-001 — также подходящий номер.

Как точно определить: Самый надежный способ — разобрать ноутбук и посмотреть номер на самом шлейфе (он напечатан на пластиковой или коричневой кембриковой части). Также номер может быть на наклейке на матрице или в спецификации под аккумулятором.

Совместимые модели HP

Шлейфы от 6360b подходят к ряду других моделей того же поколения и схожей конструкции (серия ProBook 6x60b). Полная совместимость гарантирована со следующими моделями:

• HP ProBook 6460b — частичная совместимость, но с важной оговоркой!
  • Корпус 6460b очень похож, и шлейфы часто взаимозаменяемы физически.
  • НО: Модель 6460b чаще оснащалась матрицами с LED-подсветкой. Поэтому, если ваш 6360b имеет CCFL-матрицу, а вы возьмете шлейф от LED-версии 6460b, он не подойдет. И наоборот. Необходимо сверять тип подсветки.
• HP ProBook 6560b — для 15.6-дюймовой модели шлейфы, скорее всего, будут другой длины и не подойдут.

Важное примечание по совместимости: Поколение ProBook xx60b (2011-2012 гг.) имеет общую конструктивную базу, но перед покупкой шлейфа от другой модели (особенно 6460b) критически важно проверить два параметра:

1. Тип подсветки матрицы (CCFL или LED).
2. Парт-номер своей старой матрицы (на наклейке на ее обратной стороне). По этому номеру можно точно определить, какой шлейф использовался изначально.

Рекомендации при покупке

1. Определите тип подсветки. Если экран при включении загорается не мгновенно, а с небольшой задержкой (0.5-1 сек), и цвет подсветки слегка желтоватый — это CCFL. LED загорается мгновенно и свет холоднее.
2. Ищите по парт-номеру. Используйте оригинальные номера 608759-001 или 687528-001 для поиска на AliExpress, eBay или в магазинах запчастей. Часто продаются качественные аналоги (non-OEM), которые работают не хуже.
3. Проверяйте комплектацию. Убедитесь, что в комплекте идут необходимые клейкие фиксаторы-площадки для крепления шлейфа в корпусе.

Правильно подобранный шлейф решит проблемы с изображением и периферией, вернув вашему надежному ProBook 6360b полную функциональность.
