Шлейф матрицы Samsung NP200A5B, NP300E5A, NP300V5A

Отличный вопрос! Вы перечислили три популярные серии ноутбуков Samsung, которые действительно имеют высокую степень унификации, особенно в части экрана и его шлейфа.

Важное предупреждение: Информация ниже основана на анализе схем, запчастей и опыте ремонта. Однако перед покупкой всегда необходимо визуально сверять свой старый шлейф с изображением нового, а также проверять точную модель ноутбука и его модификацию (которая часто указана на наклейке под батареей).

Описание шлейфа матрицы

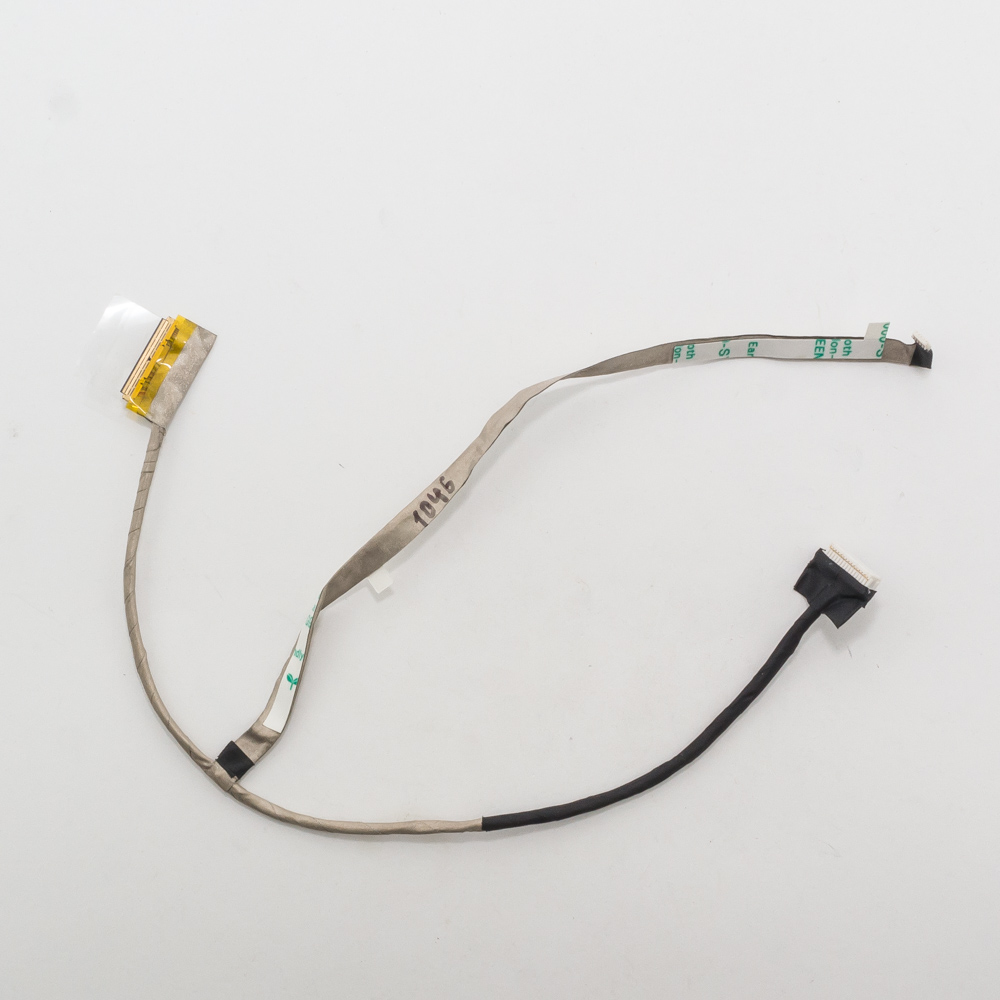

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, питание на подсветку и сигналы от веб-камеры (если она подключена через этот шлейф). В моделях Samsung NP200A5B, NP300E5A, NP300V5A часто используется шлейф, который объединяет в себе:

1. Сигнальную часть (LVDS) — передает изображение с видеокарты на матрицу.
2. Кабель инвертора/подсветки — подает высокое напряжение на лампы подсветки (в моделях с CCFL-лампами) или является частью цепи питания LED-подсветки.
3. Разъем для веб-камеры — обычно небольшой тонкий коннектор.

Типичные неисправности: перетертости от открывания/закрывания крышки, нарушение контакта в разъемах, изломы. Симптомы: рябь на экране, полосы, затемнение изображения (при рабочей подсветке), отсутствие изображения (при работающем ноутбуке), неработающая веб-камера.

Технические характеристики (общие для совместимых моделей)

• Тип разъема на материнскую плату: 40-контактный (40-pin), pitch (шаг контактов) 0.5 мм. Это самый важный параметр. В сериях NP300E5A/V5A встречается как прямой, так и развернутый (reverse) коннектор — обязательно проверяйте!
• Тип разъема на матрицу: 40-контактный (40-pin), pitch 0.5 мм.
• Дополнительные цепи: Включены провода для питания подсветки (обычно 2 контакта) и разъем для веб-камеры (обычно 4-6 pin).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки.
• Конфигурация: Чаще всего используется конфигурация 40 pin, с двумя ушками (ear) для крепления по бокам основного разъема на матрицу.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера для этих шлейфов:

• BA41-02357A - Самый распространенный номер для серий NP300E5A, NP300V5A.
• BA92-07852A - Также очень часто встречается, особенно в моделях с LED-подсветкой.
• 0CHT3-0010A, 0CHT3-0010B - Альтернативные номера.
• AA0C132140001 - Номер от производителя кабелей.
• Для серии NP200A5B часто используется шлейф с номером BA41-02357A или BA92-07852A, но требуется обязательная проверка, так как есть вариации.

Совместимые модели ноутбуков

Шлейф с указанными парт-номерами подходит для десятков моделей Samsung серий 200/300. Вот основные из них:

Серия NP300E5A:

• NP300E5A-A01UB, A02UB, A03UB, A04UB, A05UB
• NP300E5A-A0CUB, A0DUB, A0EUB, A0FUB
• NP300E5A-S01UB, S02UB, S03UB, S04UB, S05UB
• NP300E5A-S0CUB, S0DUB, S0EUB
• NP300E5A-A01US, A02US, A03US, A04US, A07US
• NP300E5A-S01US, S02US, S03US, S04US, S05US
• NP300E5A-A03CA, A04CA, A05CA, A06CA
• NP300E5A-S01CA, S02CA, S03CA, S04CA, S05CA, S06CA
• NP300E5A-A0BIN, A0CIN, A0DIN, A0EIN
• NP300E5A-S0AIN, S0BIN, S0CIN, S0DIN, S0EIN

Серия NP300V5A:

• NP300V5A-A01UB, A02UB, A03UB, A04UB, A05UB, A06UB, A07UB
• NP300V5A-S01UB, S02UB, S03UB, S04UB, S05UB, S06UB, S07UB
• NP300V5A-A01US, A02US, A03US, A04US, A05US
• NP300V5A-S01US, S02US, S03US, S04US, S05US, S06US
• NP300V5A-A03CA, A04CA, A05CA, A06CA, A07CA
• NP300V5A-S03CA, S04CA, S05CA, S06CA, S07CA
• NP300V5A-A0AIN, A0BIN, A0CIN, A0DIN, A0EIN, A0FIN
• NP300V5A-S0AIN, S0BIN, S0CIN, S0DIN, S0EIN, S0FIN

Серия NP200A5B:

• NP200A5B-A01UB, A02UB, A03UB
• NP200A5B-S01UB, S02UB
• NP200A5B-A01US, A02US
• NP200A5B-S01US

Другие совместимые серии (используют аналогичный шлейф):

• NP300E4C / NP300E4E
• NP300E4A
• NP300E5C / NP300E5E
• NP300V5C / NP300V5E
• NP350V5C / NP350V5E
• NP355V5C / NP355V5E
• NP300E5X (разные региональные модификации)

Критически важные рекомендации перед покупкой

1. Снимите старый шлейф и сфотографируйте его. Особенно разъемы с обеих сторон.
2. Определите тип разъема на материнскую плату: Прямой (контакты смотрят вниз) или развернутый/reverse (контакты смотрят вверх). Это самая частая ошибка при заказе.
3. Сверьте количество контактов (скорее всего 40).
4. Найдите номер на своем старом шлейфе. Он обычно напечатан на самой гибкой ленте (например, BA92-07852A или AA0C132140001).
5. Уточните модель своей матрицы (на задней крышке экрана, номер типа LTN156AT02, LTN140AT02 и т.д.). Иногда для разных матриц в рамках одной модели ноутбука могут быть разные шлейфы.
6. При заказе в интернет-магазинах используйте для поиска как парт-номер, так и полную модель своего ноутбука (например, NP300E5A-S03US).

Следуя этим инструкциям, вы с высокой вероятностью подберете правильный шлейф для ремонта.
