Шлейф матрицы Samsung NP300E4C

Конечно, вот подробное описание шлейфа матрицы для ноутбука Samsung NP300E4C, включая технические характеристики, парт-номера и совместимые модели.

Описание

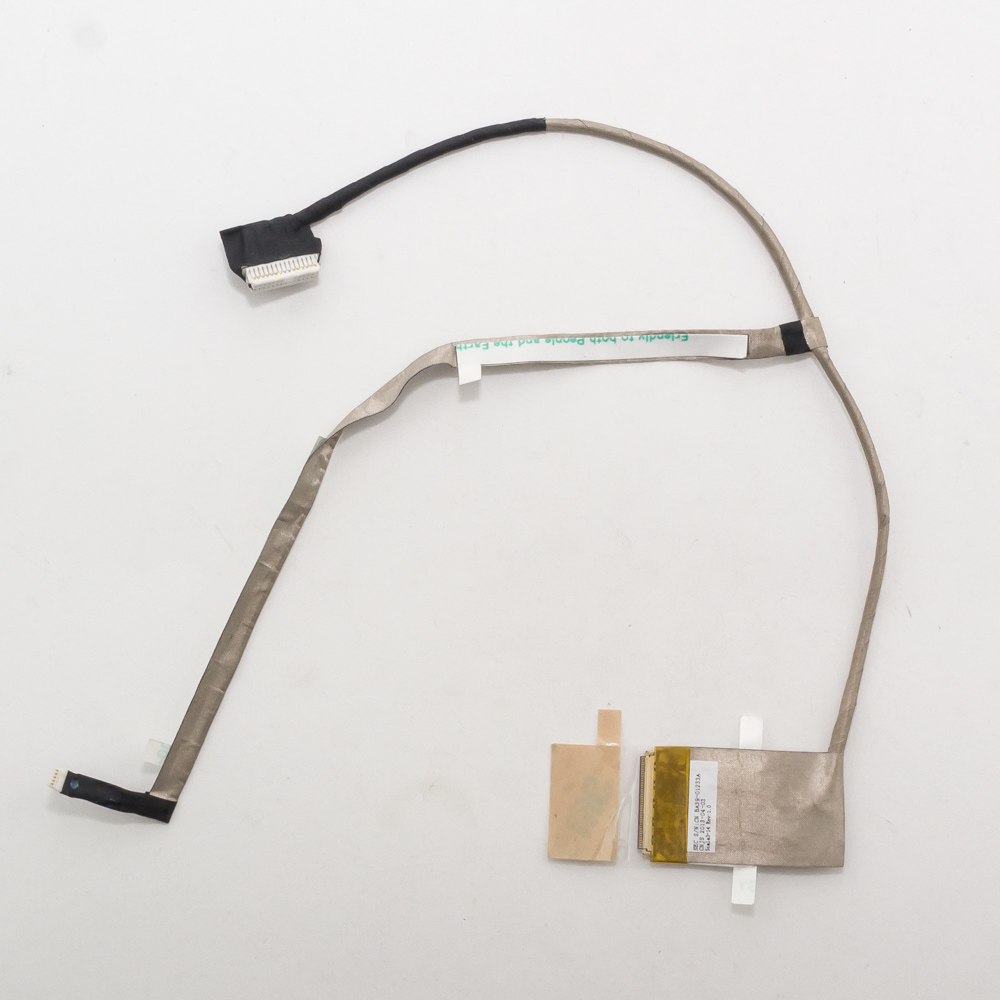

Шлейф матрицы (LCD cable, LVDS cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу видеосигнала, данных от тачпада (если он интегрирован в экран) и питания на подсветку матрицы.

Для серии NP300E4C используется 30-пиновый (30-pin) шлейф с разъемами типа eDP (Embedded DisplayPort) или LVDS, в зависимости от конкретной модификации ноутбука и установленной матрицы. Чаще всего в этих моделях встречается 40-пиновый LVDS шлейф, так как они оснащались матрицами с разрешением HD (1366x768).

Основная функция: Передача сигнала от материнской платы к дисплею. При его повреждении (заломы, перетирание, окисление контактов) возникают типичные проблемы: нет изображения при работающем ноутбуке, рябь, полосы на экране, мерцание или неравномерная подсветка.

Технические характеристики

• Тип разъема: 40-pin (реже 30-pin) LVDS.
• Длина: Приблизительно 25-30 см (зависит от точного расположения разъемов).
• Конфигурация разъемов:
  • Со стороны материнской платы: Прямой разъем (обычно с защелкой).
  • Со стороны матрицы: Прямой или реже угловой разъем.
• Ключевая особенность: Часто имеет дополнительный тонкий 2- или 4-пиновый ответвление для подключения веб-камеры и микрофонов, которые расположены в верхней крышке дисплея.
• Покрытие: Экранированный для защиты от помех.

Парт-номера (Part Numbers)

Оригинальные и распространенные каталожные номера шлейфа для Samsung NP300E4C:

• BN96-08157A - Самый распространенный и вероятный номер для большинства моделей NP300E4C.
• BN96-08157B - Модификация предыдущего.
• BA92-06757A
• 0JTN0-0011A00 - Внутренний номер Samsung.
• DC14-0011A - Еще один вариант обозначения.

Важно: Перед покупкой необходимо разобрать ноутбук и визуально сверить старый шлейф — номера часто нанесены на его поверхность (например, BN96-08157A). Также критически важно совпадение количества пинов и расположения разъемов.

Совместимые модели ноутбуков

Шлейф подходит не только для NP300E4C, но и для многих других моделей серий NP300 и NP350, которые используют такую же конструкцию и матрицы. Вот основной список:

• Samsung NP300E4C (все субмоделии: -A01, -A02, -A03 и т.д.)
• Samsung NP300E4S
• Samsung NP300E4A
• Samsung NP300E4X
• Samsung NP300E5C
• Samsung NP300E5E
• Samsung NP300E5A
• Samsung NP300V4A
• Samsung NP300V5C
• Samsung NP350V4C
• Samsung NP350V5C
• Samsung NP355V4C
• Samsung NP355V5C

Рекомендация по поиску: При заказе в интернет-магазинах или на рынках (AliExpress, eBay и др.) используйте для поиска не только номер модели ноутбука, но и парт-номер шлейфа (BN96-08157A). Это даст более точный результат.

Перед заменой обязательно:

1. Отключите аккумулятор и блок питания.
2. Аккуратно извлеките старый шлейф, отодвинув фиксаторы разъемов (обычно вверх или в стороны).
3. Установите новый шлейф, убедившись, что он полностью и ровно вошел в разъем, и закройте фиксаторы.
4. Проверьте, чтобы шлейф лежал свободно, без натяжения и перегибов, и был закреплен в предусмотренных пазах.
