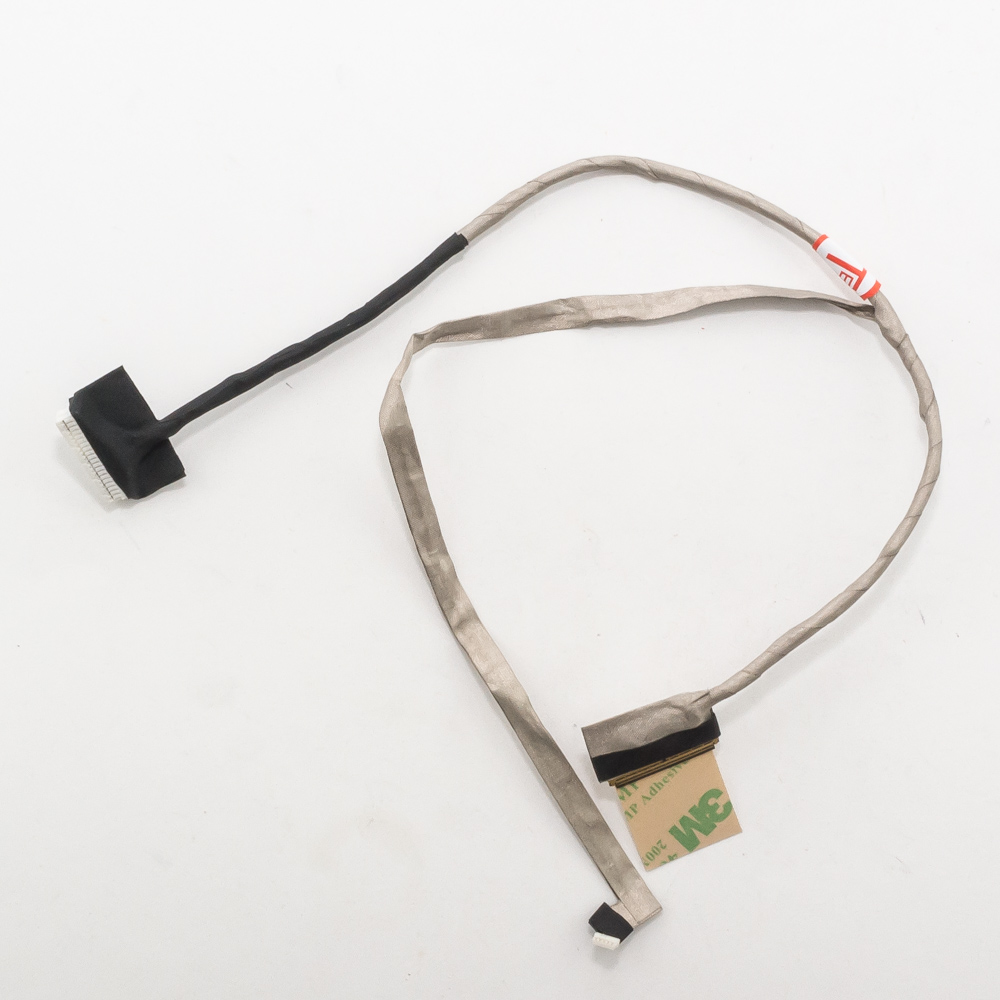

Шлейф матрицы Samsung NP300E5C, NP300E5Z, NP305E5A

Артикул: 3905984

в наличии: 12шт.

цена: 566

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Samsung NP300E5C, NP300E5Z, NP305E5A

Отличный вопрос! Шлейф матрицы для этой серии ноутбуков — частая точка отказа, особенно из-за постоянного открывания/закрывания крышки. Вот подробное описание и вся необходимая информация.

Описание и назначение

Шлейф матрицы (LCD cable, LVDS cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает:

Видеосигнал от видеокарты (интегрированной или дискретной) к матрице.
Сигналы управления подсветкой (включая питание инвертора, если он есть).
Сигналы от веб-камеры и микрофонов (расположенных в верхней рамке дисплея) к материнской плате.
Сигналы Wi-Fi антенн (два провода, обычно черный и белый, идущие от Wi-Fi модуля к антеннам в крышке).

Типичные признаки неисправности шлейфа:

Искаженное изображение, полосы, артефакты на экране.
Мерцание или пропадание картинки при движении крышки.
Полное отсутствие изображения при работающем индикаторе питания и слышимой загрузке системы.
Неисправная веб-камера или микрофоны (при условии, что они включены в драйверах).
Плохой прием Wi-Fi (если повреждены антенные провода).

Технические характеристики (общие для серии)

Тип разъема: В данных моделях используется преимущественно 30-контактный (30-pin) LVDS разъем для матриц с разрешением HD (1366x768). Для моделей с разрешением HD+ (1600x900) или Full HD (1920x1080) может использоваться разъем eDP (Embedded DisplayPort), но это редкость для этой серии.
Количество жил: Стандартный шлейф включает в себя 30 сигнальных линий + 2 отдельные коаксиальные линии для Wi-Fi антенн.
Длина: Приблизительно 25-30 см, в зависимости от конкретной компоновки внутри ноутбука.
Конфигурация: Шлейф проходит через петли (шарниры) крышки, что является самым уязвимым местом для перелома и истирания проводников.

Парт-номера (Part Numbers) и совместимость

Ключевой момент: Совместимость шлейфа определяется не названием серии (NP300E5C/Z/A), а конкретной моделью материнской платы (PCB) и моделью матрицы (LCD). Одна серия может использовать разные шлейфы.

Основные парт-номера шлейфов для серий NP300E5C, NP300E5Z, NP305E5A:

BA41-02197A (или BA41-02197B) — Самый распространенный номер. Подходит для большинства конфигураций с матрицей 15.6" HD (1366x768).
BA41-02237A
BA41-02287A
DC14-0012A
GH82-10487A (часто используется как аналог в каталогах запчастей)

Как точно определить нужный шлейф:

Разберите ноутбук и посмотрите маркировку на самом шлейфе. Это самый надежный способ. Номер будет напечатан на шлейфе (например, BA41-02197A).
Используйте точный модельный номер ноутбука. Он находится на наклейке на дне корпуса и выглядит так: NP300E5C-S01RU, NP300E5Z-A01UA, NP305E5A-S05RU и т.д.
Определите модель матрицы. Она указана на задней стороне дисплея (например, LTN156AT02). По ней можно проверить тип разъема.

Совместимые модели ноутбуков

Шлейф с номером BA41-02197A (и его аналоги) подходит для огромного количества моделей Samsung, а также для некоторых ноутбуков других брендов, выпускавшихся на той же платформе (ODM).

Основной список совместимых моделей Samsung:

NP300E5C (все субмодели: S01, S02, S03, S04 и т.д.)
NP300E5Z (все субмодели)
NP305E5A (все субмодели)
NP300E5V
NP300E5X
NP350V5C (многие конфигурации)
NP355V5C
Series 3 (300E5A/300E5B/300E5C)
Series 5 (530U3C/535U3C) — требуется проверка, так как у ультрабуков шлейфы могут быть другими.

Важное предупреждение: Несмотря на внешнюю схожесть, шлейфы от NP300V5A, NP350V5C/S и других моделей с цифрой "V" в названии (которые часто имеют дискретную видеокарту AMD Radeon) могут быть несовместимы с "чисто" интегрированными моделями серии NP300E5*. Всегда проверяйте парт-номер.
