Шлейф матрицы Sony Vaio VPC-CW

Артикул: 3906000

в наличии: 11шт.

цена: 798

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

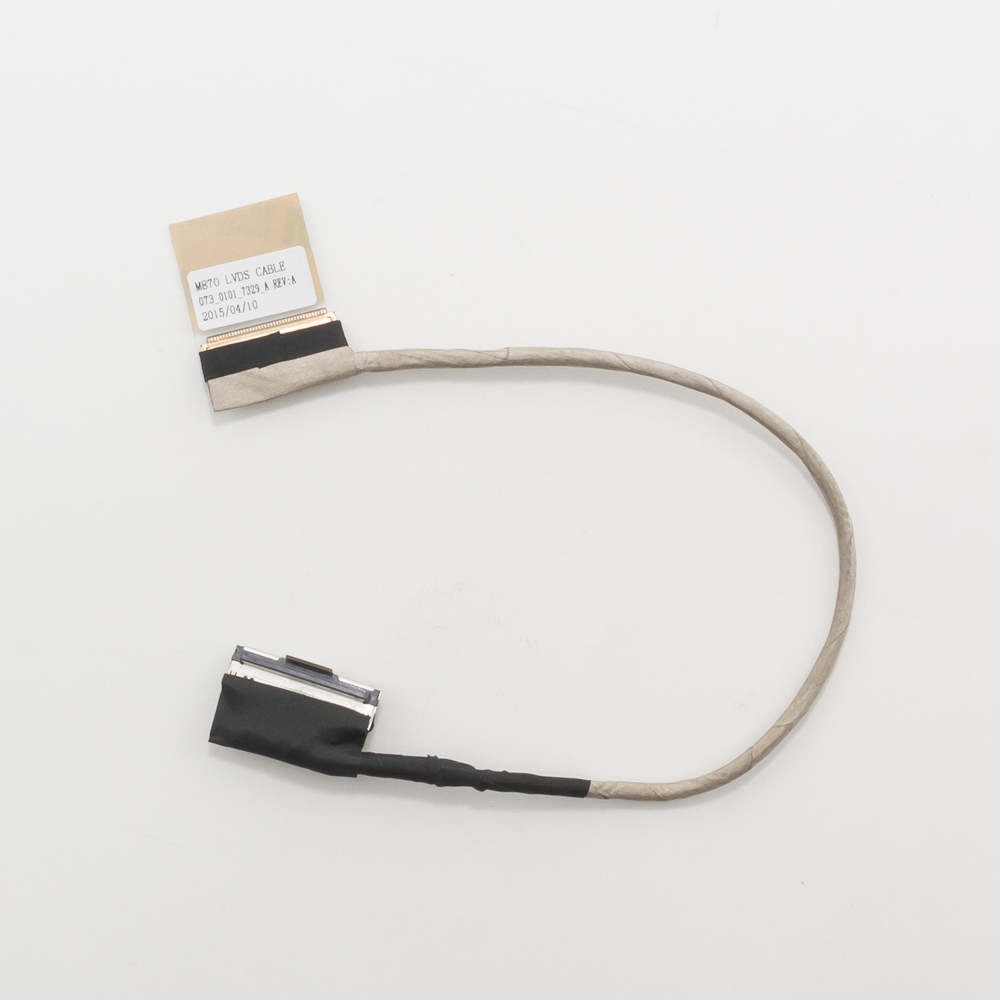

Описание Шлейф матрицы Sony Vaio VPC-CW

Отличный вопрос! Шлейф матрицы — это один из самых частых компонентов, выходящих из строя в ноутбуках Sony Vaio серии CW. Ниже представлено полное описание, характеристики и совместимость.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable, flex cable) в ноутбуках Sony Vaio VPC-CW — это плоский гибкий кабель, соединяющий материнскую плату с жидкокристаллической матрицей (экраном). Он служит для передачи:

Видеосигнала (данные изображения) от материнской платы к матрице.
Сигналов управления подсветкой (включение/выключение, регулировка яркости).
Питания для подсветки матрицы (высокое напряжение ~1000V для ламп CCFL или низкое для LED).

Типичные признаки неисправности шлейфа:

Искажение изображения, полосы, артефакты на экране.
Мерцание или пропадание картинки при изменении угла наклона крышки.
Экран полностью темный, но ноутбук включается (слышен звук загрузки, работают индикаторы).
Изображение появляется только в определенном положении крышки.

Технические характеристики (общие для серии CW)

Тип разъема: 40-контактный (40-pin), Pitch 0.5mm — это самый распространенный тип для данной серии. ВАЖНО: Существуют варианты с разной длиной и расположением контактов в зависимости от конкретной модели и типа подсветки.
Подсветка матрицы: В серии CW встречаются два типа:
1. CCFL (лампа с холодным катодом) — более ранние модели. Для них требуется шлейф, который передает высоковольтный сигнал на инвертор.
2. LED (светодиодная) — более поздние и распространенные модели. Шлейф для LED-подсветки проще, так как не требует передачи высокого напряжения.
Длина: Приблизительно 25-30 см, зависит от компоновки внутри ноутбука.
Конструкция: Многослойный плоский гибкий кабель (FPC - Flexible Printed Circuit) с экранированием.

Парт-номера (Part Numbers) и Совместимость

Критически важно: Парт-номер шлейфа напрямую зависит от точной модели ноутбука (Model Number) и парт-номера самой матрицы. Использование несовместимого шлейфа может привести к отсутствию изображения или повреждению матрицы/материнской платы.

Самый надежный способ найти нужный шлейф:

Разобрать ноутбук и посмотреть штрих-код и номер прямо на старом шлейфе. Это 100% гарантия совместимости.
Использовать Model Number ноутбука (например, VPC-CW2S1E, VPC-CW21FX), который находится на наклейке на днище.

Наиболее распространенные парт-номера шлейфов для серии VPC-CW:

A-1324-332-A (или его варианты) — один из самых частых номеров для моделей с LED-подсветкой.
A-1324-334-A
A-1324-312-A
1-881-736-11 (оригинальный номер Sony)
1-881-736-21
1-881-736-31

Внимание: Цифры в конце могут меняться (например, -A, -B, -11, -21). Часто шлейфы с разными суффиксами являются взаимозаменяемыми, но не всегда. Лучше искать по полному номеру.

Совместимые модели ноутбуков Sony Vaio VPC-CW:

Шлейфы обычно взаимозаменяемы в пределах серии CW и очень часто серии S (VPC-S) и серии F (VPC-F), так как они используют аналогичные матрицы и конструкцию. Однако это не правило.

Основной список совместимости (модели, для которых чаще всего подходят указанные выше шлейфы):

VPC-CW1xxx Series: VPC-CW11FX, VPC-CW12FX, VPC-CW13FX, VPC-CW15FG, VPC-CW16FG и т.д.
VPC-CW2xxx Series: VPC-CW21FX, VPC-CW22FX, VPC-CW23FX, VPC-CW25FG, VPC-CW26FG, VPC-CW28FG, VPC-CW29FG и т.д.
VPC-CW3xxx Series: VPC-CW31FX, VPC-CW32FX и другие.
VPC-S1xxx Series: VPC-S11V9E, VPC-S12V9E, VPC-S13V9E, VPC-S14V9E
VPC-F1xxx Series: Некоторые модели, например, VPC-F11M1E, VPC-F12Z1R (требуют проверки по номеру матрицы).
