Шлейф матрицы Toshiba C800, C805, L830

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков серий Toshiba Satellite C800, C805 и L830.

Общее описание

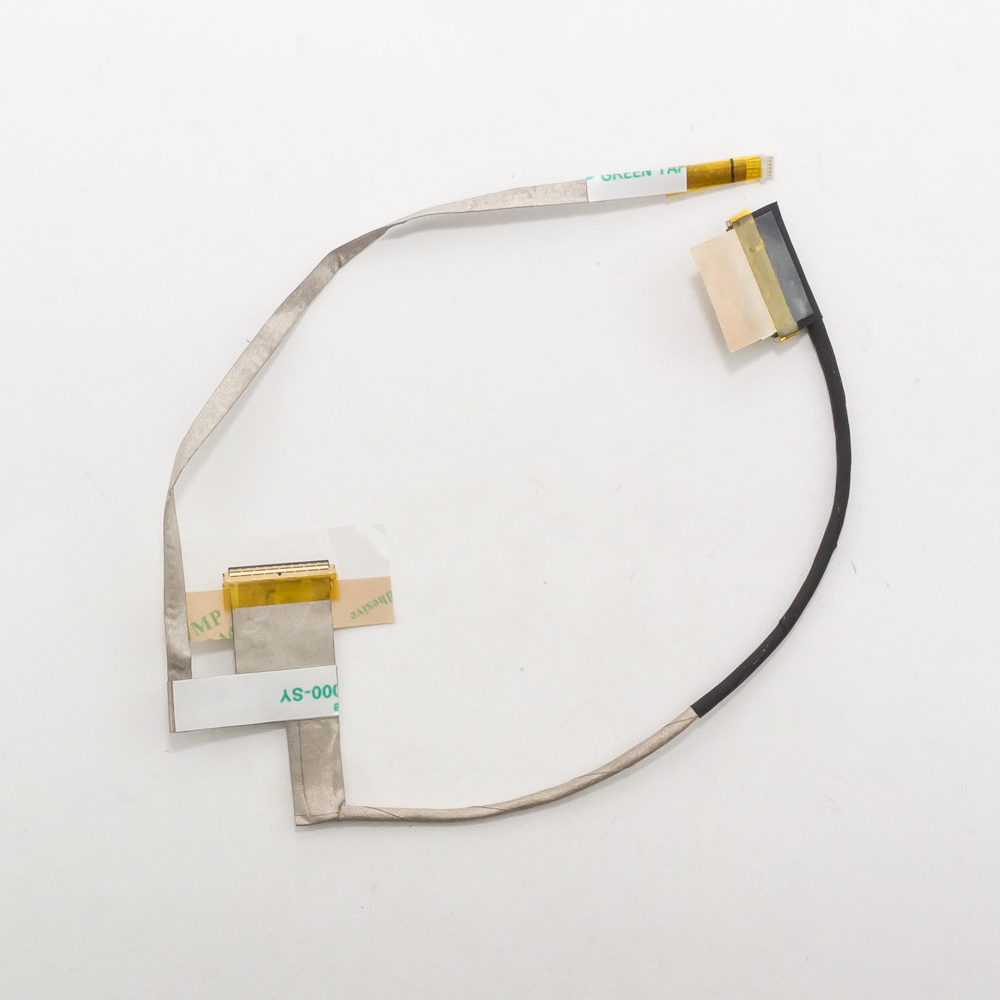

Шлейф матрицы (LCD cable, LVDS cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание для подсветки матрицы и сигналы от веб-камеры (если она подключена через этот шлейф).

Для серий C800, C805 и L830 используется, как правило, один и тот же основной тип шлейфа, так как эти модели имеют схожую компоновку и конструкцию. Ключевые особенности:

• 40-пиновый разъем на стороне материнской платы (стандарт для матриц с разрешением HD/HD+).
• Разъем на стороне матрицы может быть 30-пиновым или 40-пиновым, в зависимости от конкретной модели матрицы.
• Часто включает в себя дополнительный отвод для подключения веб-камеры.
• Проходит через шарнир (петлю) крышки, поэтому со временем может перетираться, что приводит к появлению артефактов на экране, мерцанию или его полному отключению.

Технические характеристики (типовые)

• Тип интерфейса: LVDS
• Основной разъем (MB): 40-контактный (0.5 мм шаг), обычно с защелкой.
• Разъем на матрицу (LCD): 30-контактный (0.5 мм шаг) или 40-контактный (1.0 мм шаг). Это самый важный параметр при заказе! Необходимо смотреть на старый шлейф или разъем на вашей матрице.
• Разъем для веб-камеры (Camera): Обычно 8-пиновый (1.25 мм шаг).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной модификации корпуса.
• Экранирование: Присутствует для защиты сигнала от помех.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера шлейфов для этих серий:

• LK430-0ET0A (или LK430-0ET0B) — самый распространенный номер. Подходит для большинства конфигураций C800/C805/L830 с матрицами 30-pin.
• LK430-0ES0A
• 9Z.L0C02.001 (альтернативная нумерация)
• G000083700 (номер запчасти Toshiba)

Внимание: На рынке запчастей шлейфы часто продаются под обобщенными артикулами продавцов. При заказе обязательно уточняйте:

1. Точную модель ноутбука (например, Toshiba Satellite L850-1R4).
2. Количество пинов на разъеме матрицы (30 или 40).
3. Модель (или парт-номер) матрицы, если она известна (обычно наклеена на обратной стороне).

Совместимые модели ноутбуков

Шлейф с парт-номером LK430-0ET0A (30-pin на матрицу) совместим с огромным количеством моделей на платформе Toshiba Satellite C8xx/P8xx/L8xx. Вот основные серии и примеры моделей:

1. Серия Satellite C800 / C805:

• Toshiba Satellite C800
• Toshiba Satellite C800D
• Toshiba Satellite C805
• Toshiba Satellite C805D
• Все субмодели: C850, C855, C870, C875 и т.д. (например, C850-1HQ, C855-S5342, C875D-S7230)

2. Серия Satellite L830 / L830D:

• Toshiba Satellite L830
• Toshiba Satellite L830D
• Все субмодели: L835, L855 и т.д. (например, L850-1R4, L855-S5118)

3. Серия Satellite P800 / P805:

• Toshiba Satellite P800
• Toshiba Satellite P805
• Все субмодели: P850, P855 и т.д.

4. Другие совместимые серии на аналогичной платформе:

• Toshiba Satellite A800
• Toshiba Satellite L740 (некоторые модификации)
• Некоторые модели серий Toshiba Satellite M800, M840

Важное примечание по совместимости

Несмотря на широкий список, решающим фактором является визуальное соответствие и количество пинов. Перед покупкой:

1. Сфотографируйте старый шлейф, особенно разъемы.
2. Измерьте длину.
3. Сравните с фото у продавца.

Шлейф от модели с 40-пиновым разъемом на матрицу (например, для матриц Full HD) НЕ ПОДОЙДЕТ к ноутбуку, где установлена матрица с 30-пиновым разъемом, и наоборот.

Рекомендация: При разборе ноутбука для диагностики или замены матрицы/шлейфа, всегда проверяйте парт-номер на самом шлейфе (он обычно напечатан на его гибкой части или возле разъема). Это гарантирует 100% совместимость при заказе замены.
