Шлейф матрицы Toshiba Satellite E45, E45T touch

Отличный выбор! Шлейф матрицы (LCD cable, eDP cable) — это критически важный компонент, соединяющий материнскую плату ноутбука с его экраном. Для серии Toshiba Satellite E45 и E45T Touch существует несколько вариантов, так как эти модели использовали разные матрицы.

Вот подробное описание, характеристики и совместимость.

Общее описание и назначение

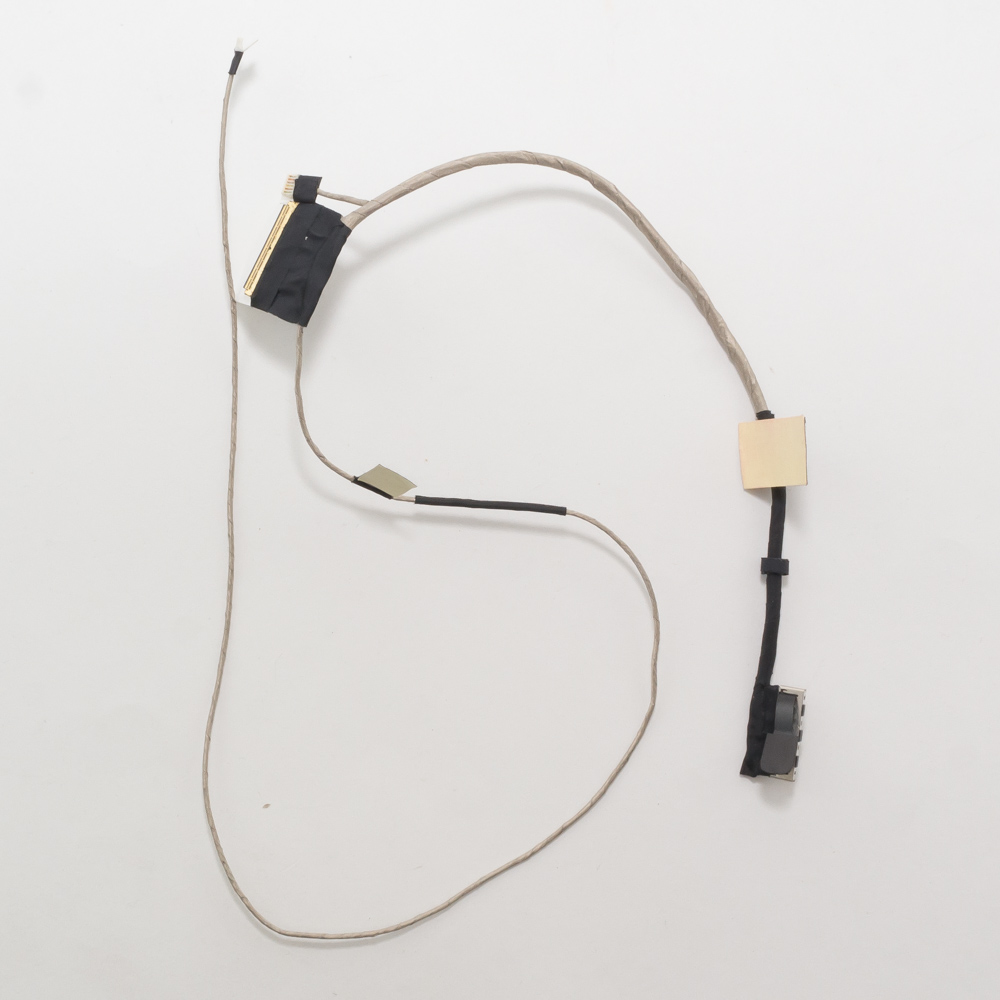

Шлейф матрицы в ноутбуках Toshiba Satellite E45/E45T — это гибкий плоский кабель (FFC - Flat Flexible Cable), который передает:

1. Видеосигнал от встроенной видеокарты (Intel HD Graphics) на матрицу (LCD/LED).
2. Сигналы управления (включение/выключение подсветки, регулировка яркости).
3. Данные от тачскрина (только для моделей E45T Touch). В таких моделях шлейф состоит из двух частей: основной для дисплея и дополнительный для сенсорного слоя.

Основные симптомы неисправного шлейфа:

• Мерцающий или полосатый экран.
• Искаженное изображение или артефакты.
• Экран полностью темный, но подсветка работает (видно при подсветке фонариком).
• Изображение пропадает при изменении угла наклона крышки.
• Тачскрин не работает (для E45T), хотя изображение есть.

Технические характеристики

1. Тип разъема на материнской плате: Обычно 30-контактный (30-pin) разъем типа eDP (Embedded DisplayPort) для основной матрицы. Для тачскрина — отдельный, более тонкий разъем (часто 10-пиновый).
2. Тип разъема на матрице: Зависит от конкретной панели. Наиболее распространены:
   • 30 pin eDP (односторонний или двухсторонний контакт).
   • 40 pin eDP (для матриц с более высоким разрешением).
3. Длина: Приблизительно 30-35 см, в зависимости от точной компоновки внутри ноутбука.
4. Конфигурация: Шлейф может быть как одиночным, так и сплит-вариантом (два отдельных кабеля: для дисплея и для тачскрина), особенно для моделей с сенсорным экраном.

Парт-номера (P/N) и коды запчастей

Внимание! Это не универсальная деталь. Точный парт-номер зависит от конкретной модели ноутбука (точный буквенно-цифровой код на шильдике) и установленной матрицы. Самый надежный способ — разобрать ноутбук и посмотреть номер на самом шлейфе.

Однако, вот основные парт-номера производителя Toshiba, которые использовались в этой серии:

• G9C0009H4100 (или 9C0009H4100) — один из самых распространенных шлейфов для обычных (non-touch) моделей Satellite E45.
• G9C0009H4200 (или 9C0009H4200) — часто используется в сенсорных (Touch) моделях E45T. Обычно это комплект из двух шлейфов.
• LK6280H00A0 — альтернативный номер для некоторых конфигураций.
• 5J0.HF01M.001 — еще один вариант номера запчасти.

На рынке запчастей шлейфы также продаются под кодами продавцов, например: DC02000DSE0, 1CFF0LCD-002, LCD-CABLE-xxx.

Совместимые модели ноутбуков

Шлейф подбирается в первую очередь по серии и ревизии материнской платы (Main Board), а также по модели матрицы. Он совместим со следующими моделями:

Основная серия:

• Toshiba Satellite E45 (все модификации: E45-A, E45-B, E45-C, E45-D и т.д.)
• Toshiba Satellite E45t (все touch-модификации: E45t-A, E45t-B и т.д.)
• Toshiba Satellite E45W (модели с широкоформатным экраном)

Аналоги и близкие модели (часто используют ту же материнскую плату или конструктив):

• Toshiba Satellite C55, L55, P55 (определенных поколений, совместимость требует уточнения по номеру матрицы).
• Dynabook Satellite E45 (после ребрендинга Toshiba).
• Некоторые модели Toshiba Tecra и Portégé этого периода могут иметь схожую конструкцию.

Критически важные инструкции при покупке

Чтобы гарантированно купить подходящий шлейф, необходимо сделать следующее:

1. Определите точную модель ноутбука. Посмотрите на шильдик на днище: PSP**U-****** или PSK**U-******. Например, PSPUDE-00H00MGE.
2. Определите модель матрицы (LCD). Разберите ноутбук и на обратной стороне матрицы найдите наклейку с номером. Самые распространенные в E45:
   • LP156WF6-SPB1
   • B156HW01 V.4
   • LTN156HL02-XXX
   • N156HGE-EA1
   • и другие. Количество контактов на разъеме матрицы (30 или 40) — ключевой параметр!
3. Снимите старый шлейф и перепишите номер. Он напечатан на самом кабеле (например, G9C0009H4100). Это самый надежный способ.
4. Укажите, есть ли тачскрин. Для моделей E45T нужен специальный шлейф или комплект.

Где искать

• AliExpress / eBay: Ищите по запросу: G9C0009H4100 или Toshiba E45 LCD cable.
• Специализированные магазины запчастей: Указывайте продавцу точную модель ноутбука и, желательно, номер матрицы.
• Сервисные центры: Могут помочь с идентификацией и заказом оригинальной детали.

Итог: Для Toshiba Satellite E45/E45T не существует одного "универсального" шлейфа. Успешный ремонт на 90% зависит от правильной идентификации старого компонента. Удачи в ремонте
