Шлейф матрицы Toshiba L510, L510D, L515

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для серии Toshiba Satellite L510, L510D, L515 информация о нем требует детализации, так как эти модели использовали разные матрицы.

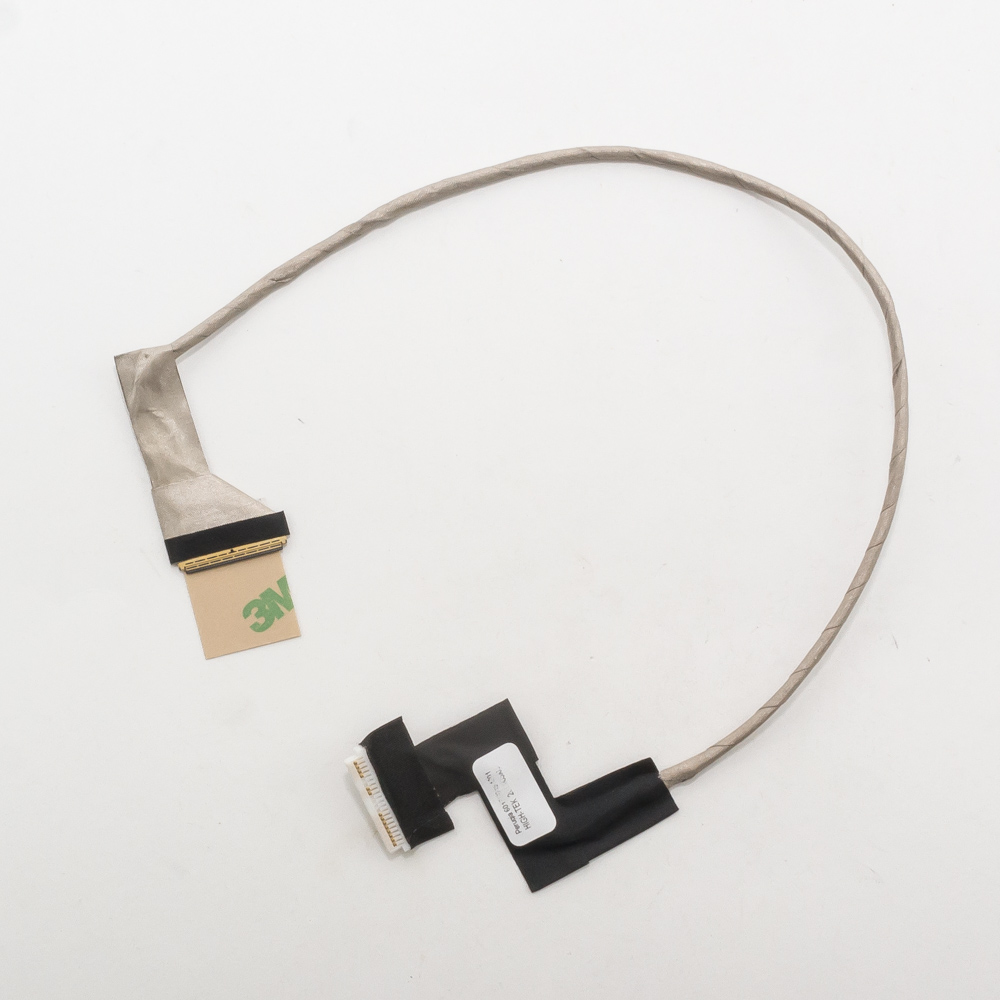

Общее описание шлейфа матрицы (LCD Cable, LVDS Cable)

Назначение: Этот шлейф (плоский гибкий кабель) является физическим и электрическим "мостом" между материнской платой (системной платой) ноутбука и жидкокристаллической матрицей (экраном). Он передает:

1. Видеосигнал (данные изображения) от материнской платы к матрице.
2. Питание для подсветки матрицы (ламп или светодиодов).
3. Сигналы управления подсветкой (включение/выключение, регулировка яркости).

Тип разъема: В данных моделях используется стандартный LVDS-интерфейс (Low-Voltage Differential Signaling). Ключевая характеристика — количество контактов (пинов) на разъемах.

Конструкция: Гибкая лента из полиимида с припаянными проводниками. Имеет два разъема:

• Один конец — для подключения к материнской плате (обычно горизонтальный или вертикальный разъем с защелкой).
• Второй конец — для подключения к матрице (часто более широкий разъем с боковыми защелками).

Технические характеристики и вариации

Главная сложность в подборе шлейфа для L510/L515 — разнообразие установленных матриц с разными разъемами. Есть два основных типа:

1. Шлейф для матриц с CCFL-подсветкой (лампа)

• Количество пинов на стороне матрицы: 40 pin (реже 30 pin для некоторых ранних модификаций).
• Количество пинов на стороне материнской платы: Обычно 40 pin (однако физический разъем может быть уже).
• Особенность: Имеет толстый черный трансформатор (инвертор) для лампы подсветки, припаянный к шлейфу или подключаемый отдельно. Это самый распространенный тип для данных моделей.

2. Шлейф для матриц с LED-подсветкой

• Количество пинов на стороне матрицы: 40 pin, но с другим ключом расположения контактов (обычно контакты расположены иначе, чем у CCFL).
• Количество пинов на стороне материнской платы: Чаще 30 pin.
• Особенность: Не имеет инвертора, так как светодиодам не требуется высокое напряжение. Более тонкий.

ВАЖНО: Шлейфы для CCFL и LED матриц НЕСОВМЕСТИМЫ между собой. Неправильный подбор приведет к отсутствию изображения или подсветки.

Парт-номера (P/N) и артикулы

Оригинальные парт-номера Toshiba напрямую для шлейфа найти сложно, так как он часто поставлялся как часть узла (ASM). Однако на самом шлейфе обычно нанесен его собственный каталожный номер. Наиболее распространенные и проверенные номера для замены:

Для моделей с CCFL-матрицей (основной случай):

• 9H.L05J03.001 / 9H.L05J03.002 / 9H.L05J03.003 (варианты с разной длиной или фиксацией)
• L05J03
• 0D00009Y5100 (альтернативный номер)
• FK.L05J03.001
• Аналоги от производителей кабелей: R11-002 (часто используется в кабелях производства Delta или Amphenol).

Для моделей с LED-матрицей (более редкий случай):

• 9H.L16J03.001
• L16J03
• FK.L16J03.001

Универсальный совет: Самый надежный способ — разобрать ноутбук и посмотреть номер на старом шлейфе. Он напечатан на самой гибкой ленте (например, L05J03 0941). Также обязательно нужно знать точную модель матрицы, которую можно найти на ее задней наклейке (например, LTN156AT02).

Совместимые модели ноутбуков

Шлейф с номером L05J03 (CCFL) подходит для широкого спектра моделей на аналогичной платформе:

• Toshiba Satellite L500 (вся серия):
  • L510, L510D, L515, L515D
  • L500, L500D, L505, L505D
  • L550, L550D, L555, L555D
• Toshiba Satellite Pro L500 (вся серия):
  • L500, L510, L515
• Toshiba Equium L500 (региональные версии)
• А также некоторые модели Acer, Packard Bell и других брендов на аналогичной платформе Intel GM45/PM45, но это требует проверки по фото разъемов.

Краткая инструкция по подбору:

1. Определите модель своей матрицы. Снимите ее и посмотрите на наклейку.
2. Узнайте тип подсветки (CCFL или LED). Если матрица толстая по краям — скорее CCFL. Если очень тонкая — LED. Ищите модель матрицы в интернете.
3. Снимите старый шлейф и перепишите номер с него — это идеальный вариант.
4. При покупке покажите продавцу номер со старого шлейфа и модель матрицы. Он поможет убедиться в совместимости.

Правильный подбор шлейфа гарантирует восстановление работоспособности дисплея без риска повреждения материнской платы или новой матрицы.
