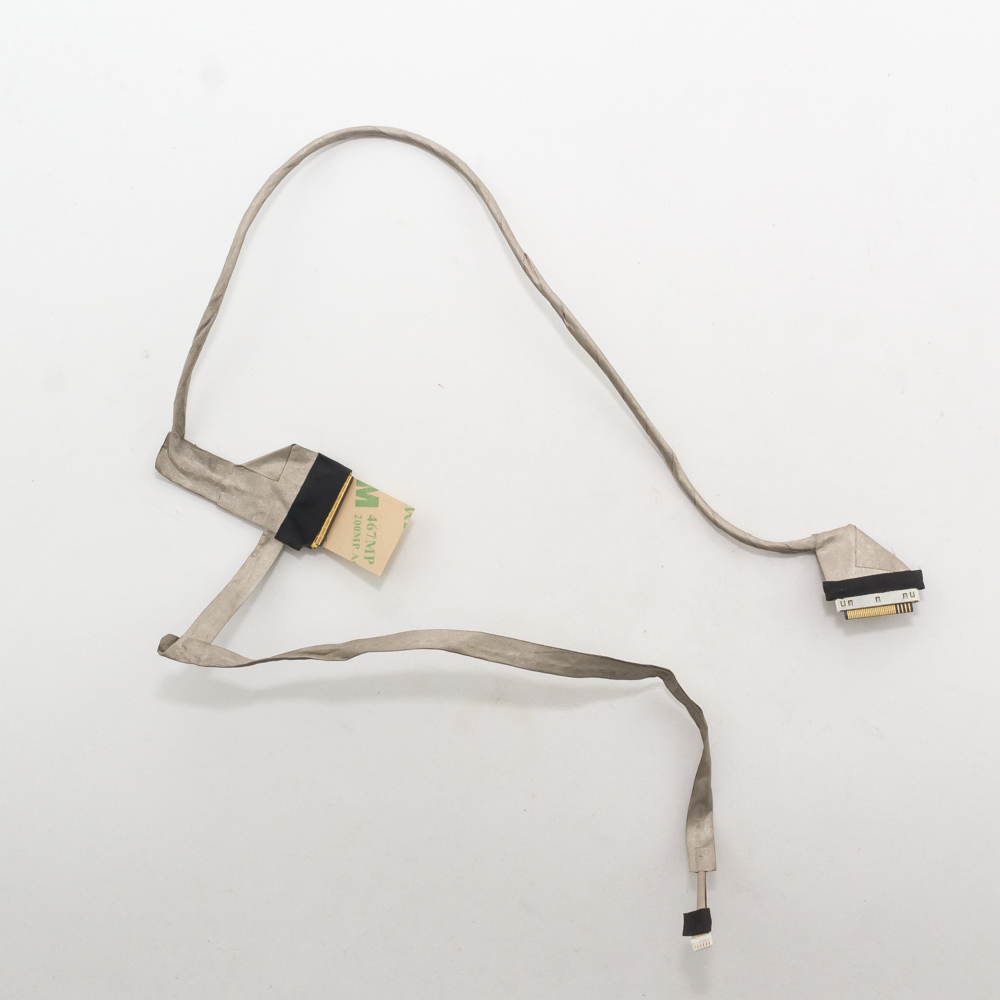

Шлейф матрицы Toshiba L700, L740, L745

Артикул: 3906017

в наличии: 4шт.

цена: 580

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Toshiba L700, L740, L745

Отличный вопрос. Шлейф матрицы для серии Toshiba Satellite L700, L740, L745 — это критически важный компонент, так как именно эти модели были подвержены частым проблемам с изображением из-за конструктивного недостатка (перетирание шлейфа при открывании/закрывании крышки).

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы от веб-камеры (если она подключена через этот шлейф).

Конкретная проблема серии L700/L740/L745: В этих моделях шлейф был проложен по неудачной траектории — он проходил через шарнирный механизм крышки и со временем перетирался или переламывался из-за постоянных изгибов. Типичные симптомы неисправности:

Искаженное изображение: полосы, рябь, артефакты на экране.
Пропадание изображения: экран гаснет при изменении угла наклона крышки.
Отсутствие изображения при работающем ноутбуке (слышна загрузка ОС, горят индикаторы).
Не работает встроенная веб-камера (так как ее шлейф является частью общего).

Технические характеристики

Тип разъема: LVDS (Low-Voltage Differential Signaling).
Количество контактов (пинов): Наиболее распространенный вариант для этих моделей — 40-пиновый (40 pins). Внимание! Существует также 30-пиновый вариант для некоторых модификаций с другими матрицами. Крайне важно разобрать ноутбук и визуально подсчитать количество контактов на старом шлейфе перед покупкой нового.
Конфигурация разъема: Прямой разъем на стороне материнской платы (обычно с замком, откидывающимся вверх). Угловой (под 90° или 180°) разъем на стороне матрицы.
Дополнительные компоненты: На шлейфе часто расположен небольшой коннектор для веб-камеры (обычно 4- или 6-пиновый) и иногда разъем для инвертора подсветки (в моделях с CCFL-лампами) или просто провода питания подсветки (в моделях с LED).
Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки.

Парт-номеры (Part Numbers) и артикулы

Оригинальные парт-номеры Toshiba найти сложно, так как шлейфы чаще поставляются под номерами производителей кабелей или универсальными артикулами. Основные номера, под которыми ищут эти шлейфы:

G9C000CJ1100 / G9C000CJ1100-001 — один из самых распространенных оригинальных номеров для серии L700/L740.
LK036-1029C / LK0361029C — номер от производителя кабелей.
5C10G93204 — еще один возможный вариант.
60.LY02.021 / 60LY02021 — распространенный артикул.
По названию модели часто ищут так: Шлейф для Toshiba Satellite L700-1EX, L740, L745, L750, L755.

ВАЖНО: Номер может незначительно отличаться в зависимости от ревизии материнской платы и типа установленной матрицы (LED или CCFL). Гарантированно совместимый шлейф можно определить только по визуальному соответствию со старым: подсчет пинов, расположение замков, форма коннекторов.

Совместимые модели ноутбуков

Шлейф подходит для широкого ряда моделей серий Satellite L700, L740, L745, а также для многих моделей серий L750 и L755, так как конструкция корпуса и расположение разъемов у них идентичны.

Основной список совместимости:

Toshiba Satellite L700 (все модификации: L700-1EX, L700-1GJ, L700-1HQ, L700-1KX, L700-1LM, L700-1MZ, L700-1NJ, L700-1PS, L700-1RZ, L700-1VJ, L700-1WX и т.д.)
Toshiba Satellite L705
Toshiba Satellite L740
Toshiba Satellite L745 (все модификации: L745-1DV, L745-1DX, L745-1GJ, L745-1HQ, L745-1KX, L745-1LM, L745-1NJ, L745-1PS, L745-1RZ, L745-1VJ, L745D-1DV и т.д.)
Toshiba Satellite L750 (многие модификации, требует проверки по пинам!)
Toshiba Satellite L755 (многие модификации, требует проверки по пинам!)
Toshiba Satellite Pro L710
Также может подходить для некоторых моделей Toshiba Satellite C660/C665, но это требует обязательной сверки.
