Шлейф матрицы Toshiba S50D-A, S55

Отличный вопрос! Шлейф матрицы — это один из самых частых элементов, выходящих из строя в ноутбуках. Для серий Toshiba Satellite S50D-A и S55 (они имеют практически идентичную начинку и конструкцию) информация о шлейфе критически важна.

Вот подробное описание, характеристики и данные по совместимости.

Описание и роль шлейфа

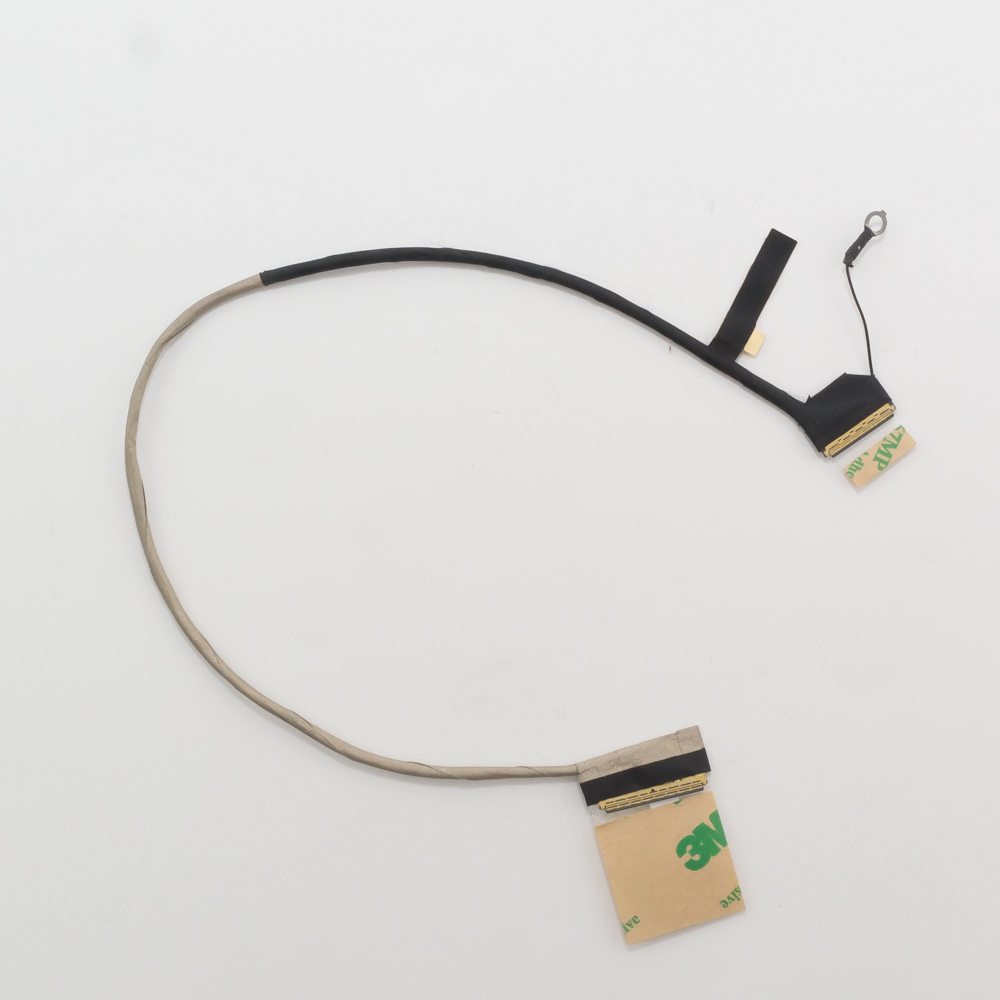

Шлейф дисплея (LCD Cable, LVDS Cable) в ноутбуках Toshiba S50D-A и S55 — это плоский гибкий кабель, который служит мостом между материнской платой и матрицей (экраном). Он передает:

1. Видеосигнал (по стандарту LVDS или eDP — в зависимости от модификации).
2. Сигналы управления подсветкой (включение, регулировка яркости).
3. Питание на подсветку матрицы (высокое напряжение ~19V).

Типичные признаки неисправности шлейфа:

• Исчезающее изображение: картинка пропадает при изменении угла наклона крышки, но подсветка (ровный серый или белый свет) остается.
• Искажения на экране: полосы, рябь, артефакты, "снег".
• Мерцание изображения.
• Отсутствие изображения при работающей подсветке.

Технические характеристики

• Тип разъема: Чаще всего 40-pin (40 контактов). Это самый распространенный тип для матриц с разрешением HD (1366x768) и Full HD (1920x1080) того периода. Важно: Встречаются модификации с разъемом 30-pin (для более простых HD-матриц) и eDP (Embedded DisplayPort) для некоторых моделей с высоким разрешением или сенсорными экранами.
• Расположение контактов: Стандартное, для LVDS интерфейса.
• Длина: Приблизительно 30-35 см, зависит от точного расположения разъемов на материнской плате.
• Конструкция: Гибкая лента из полиимида с медными дорожками. Имеет два или три разъема:
  1. Основной широкий разъем для сигнала и питания (подключается к материнской плате).
  2. Разъем для передачи сигнала на матрицу.
  3. Дополнительный маленький разъем для веб-камеры и микрофонов (интегрирован в шлейф).

Парт-номера (Part Numbers)

Оригинальные парт-номера Toshiba найти сложно, так как шлейфы редко поставляются как отдельные запчасти. Однако существуют каталожные номера популярных производителей совместимых шлейфов. Самый надежный способ — искать по коду на самом шлейфе.

Наиболее вероятные коды, которые вы найдете на оригинальном шлейфе или в каталогах:

• LK4303001H (очень распространенный номер для 40-пиновых шлейфов)
• DC02000CSE0
• 5J10J94241
• GJ0CJ94241

При поиске на AliExpress, eBay или в магазинах запчастей также используют общие описания:

• 40 pin LVDS cable for Toshiba S50D S55
• LCD Cable for Toshiba Satellite S50D-A

Совместимые модели ноутбуков

Шлейф подходит не только для двух указанных серий. Он используется во многих ноутбуках Toshiba на одной и той же платформе (шасси). Перед покупкой обязательно сверьте фото разъемов и код!

Основной список совместимых моделей:

• Toshiba Satellite S50D-A (все модификации: S50D-A-10G, S50D-A-13G и т.д.)
• Toshiba Satellite S55 (все модификации)
• Toshiba Satellite S55T (сенсорные модели — здесь особенно важно проверить тип разъема, может быть eDP)
• Toshiba Satellite S50Dt-A (модели с сенсорным экраном)
• Toshiba Satellite P50D-A (серия P50D использует аналогичную конструкцию)
• Toshiba Satellite P55 (аналогично серии S55)
• Toshiba Satellite C50D-B (часто используется та же платформа)
• Toshiba Satellite L50D-B

Критически важные советы при покупке

1. Разбери и посмотри! Лучший способ — аккуратно разобрать ноутбук, вынуть старый шлейф и найти на нем штрих-код и номер (например, LK4303001H). Заказывайте по этому номеру.
2. Сравни фото. Если номера нет, сделайте четкие фотографии обоих разъемов (со стороны материнской платы и со стороны матрицы) и самого шлейфа. Сравните с фото в магазине.
3. Уточни тип матрицы. Определи модель своей матрицы (наклейка на ее задней стороне). Зная точную модель матрицы (например, LP156WF6-SPK1), продавец сможет точнее подобрать совместимый шлейф.
4. 40-pin vs 30-pin vs eDP. 40-пиновый — самый частый. 30-пиновый — уже и короче. eDP — разъем другой формы. Они не взаимозаменяемы.

Где искать: AliExpress, eBay, специализированные магазины запчастей для ноутбуков (в России и СНГ), сервисные центры.

Удачи в ремонте!
