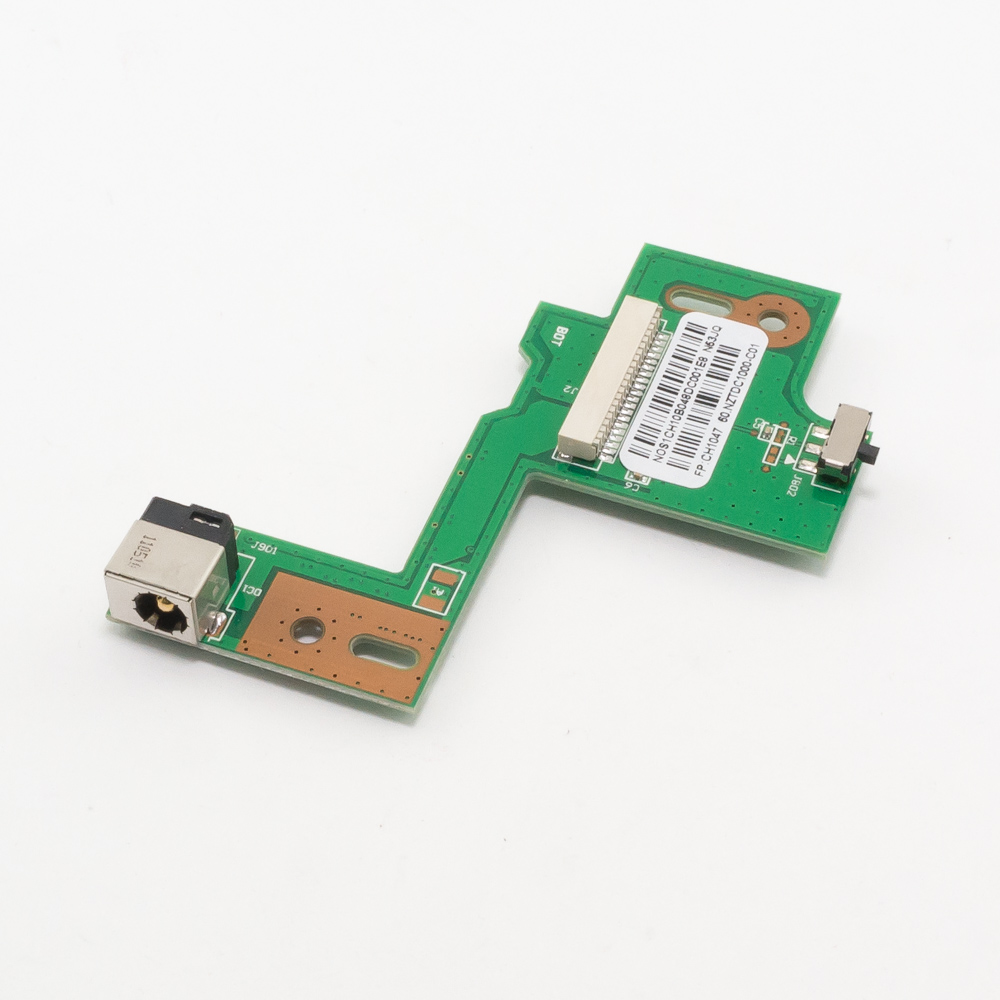

Разъем питания для Asus N53 с платой

Отличный вопрос! Разъем питания для ноутбука Asus N53 — это слабое место данной модели. Давайте разберем все детально.

Описание разъема питания для Asus N53

Это съемный разъем (гнездо) для зарядного устройства, который припаивается непосредственно к материнской плате ноутбука. Его основная функция — передача постоянного тока от блока питания (адаптера) в электронную систему ноутбука для зарядки аккумулятора и питания устройства.

Конструкция и типичная проблема:

• Тип: DC Jack (DC Power Jack), цилиндрический, с центральным контактом.
• Размер: Стандартный для ASUS того периода — 5.5 мм x 2.5 мм (внешний диаметр x внутренний диаметр штыря).
• Особенность: На моделях серии N53 (и многих других Asus) этот разъем часто выходит из строя из-за механического повреждения. Пластиковое основание внутри корпуса трескается или ломается, контакты отрываются от платы или замыкают, что приводит к нестабильной зарядке, необходимости дергать штекер или полному отсутствию питания.

Что происходит при поломке:

1. Ноутбук перестает заряжаться, даже если индикатор на блоке питания горит.
2. Появляется сообщение "Батарея подключена, но не заряжается".
3. Питание есть только при определенном положении штекера.
4. При встряске или движении штекера ноутбук может переключаться с батареи на сеть и обратно.

Технические характеристики

• Тип коннектора: DC Jack (гнездо), паяный.
• Размер: 5.5 мм x 2.5 мм.
• Полярность: Центральный контакт — ПЛЮС (+). Внешний цилиндр — МИНУС (-). Это стандарт для ASUS и большинства ноутбуков.
• Напряжение: Рассчитан на входное напряжение от внешнего блока питания 19V (стандарт для данной модели).
• Ток: Рассчитан на силу тока до 4.74А (оригинальный адаптер ASUS на 90Вт).
• Количество контактов (пинов): Чаще всего 3 контакта (2 силовых + 1 центральный сигнальный). Сигнальный контакт (pin-ID) нужен для определения типа и мощности подключенного адаптера.
• Монтаж: Для поверхностного монтажа (SMD), припаивается к материнской плате.

Парт-номера (Part Numbers)

Указанные номера — это номера самого разъема, который нужно паять. Это не номер всей материнской платы.

• Основной и самый распространенный номер: ASUS 230102-0010
  • Это OEM-номер, который можно найти на корпусе разъема или в спецификациях.
• Альтернативные/совместимые номера:
  • 230102-0010 (без приставки ASUS)
  • PJ-150 (или PJ150) — это часто промышленное обозначение типа корпуса разъема 5.5x2.5мм.
  • DC-005 — еще одно распространенное промышленное обозначение.
  • EIAJ-05 — реже, но также может встречаться.
• Что искать в магазинах: Достаточно вбивать в поиск "ASUS 230102-0010" или "DC Jack для Asus N53". Продавцы часто указывают совместимость.

Совместимые модели ноутбуков ASUS

Разъем 230102-0010 используется в огромном количестве моделей ASUS, выпущенных примерно с 2009 по 2013 годы. Он подходит не только для N53.

Основная серия:

• Asus N53J (N53JF, N53JG, N53JH, N53JK, N53JM, N53JN, N53JR, N53JS, N53SV, N53SM, N53SN, N53TA и другие модификации)
• Asus N53S (практически все модификации)
• Asus N53E

Другие популярные серии, где используется этот же разъем:

• Asus K53 (K53E, K53J, K53S, K53SV, K53TA, K53TK, K53BY, K53BR и др.)
• Asus K53Z
• Asus K55 (K55A, K55DR, K55N, K55V и др.)
• Asus K56 (K56C, K56CA, K56CB, K56CM и др.)
• Asus X53 (X53S, X53U, X53TA и др.)
• Asus X54 (X54C, X54H и др.)
• Asus A53 (A53S, A53SV, A53TA, A53E и др.)
• Asus A55 (A55A, A55V, A55VD и др.)
• Asus N55 (N55S, N55SF и др.) — но здесь лучше уточнять, иногда встречаются другие разъемы.
• Asus N56 (не все модификации)

Важное примечание: Перед покупкой настоятельно рекомендуется:

1. Выпаять старый разъем и посмотреть маркировку на его корпусе.
2. Сфотографировать расположение контактов на материнской плате ("хвостик" разъема).
3. Сравнить визуально со старым и фотографиями нового. Бывают небольшие вариации в длине и форме "хвоста", хотя электрически они идентичны.

Ремонт

Замена разъема требует навыков пайки, особенно пайки многопиновых SMD-компонентов. Если опыта нет, лучше доверить работу сервисному центру. Часто при отрыве разъема повреждаются и контактные дорожки на материнской плате, что усложняет ремонт.

Итог: Для Asus N53 и десятков других моделей ищите разъем с парт-номером ASUS 230102-0010 или его аналогами. При замене уделите внимание визуальному соответствию.
