Разъем USB 2.0 для ноутбука 121

Отличный запрос. Вот подробное описание разъема USB 2.0 для ноутбука Acer Aspire 121 (также известного как Aspire One A110/A150/AOA110 и др.), который является одним из самых частых запросов на замену.

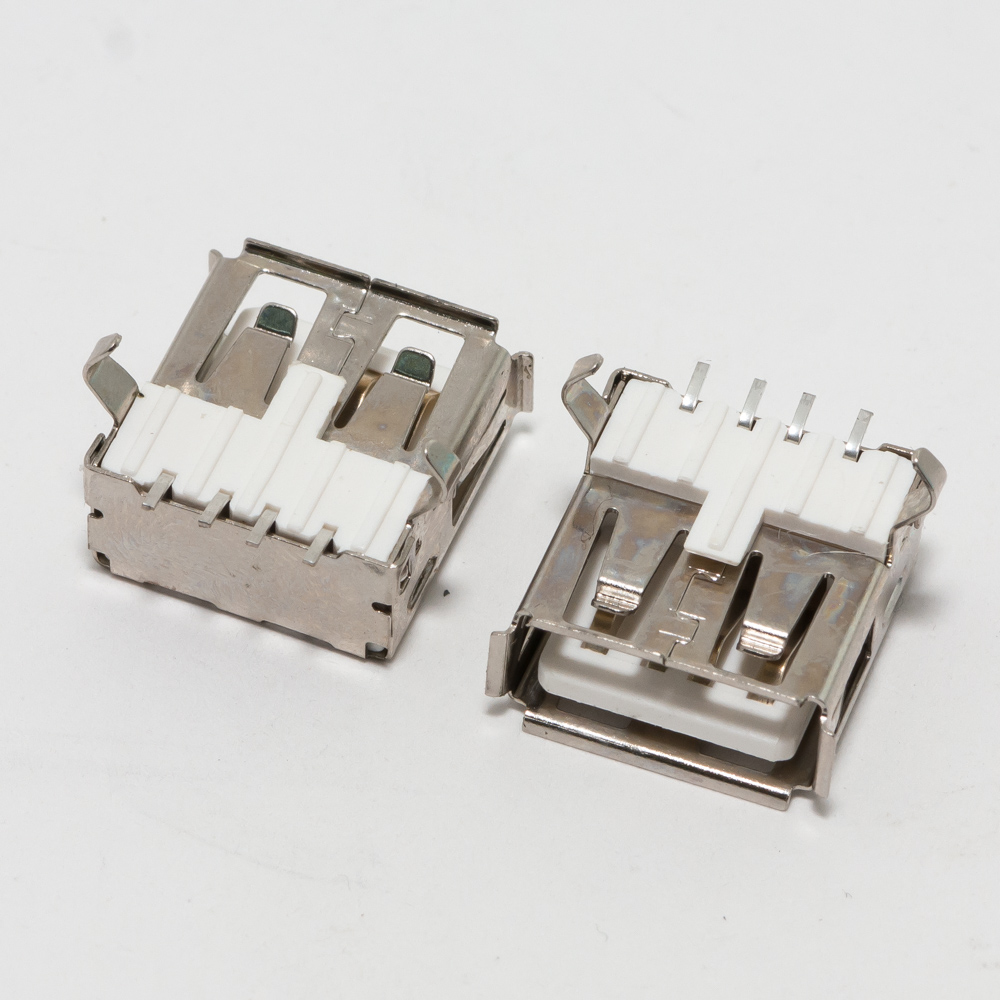

Описание разъема USB 2.0 для ноутбука Acer Aspire 121 (серия Aspire One)

Это оригинальный или совместимый разъем (порт) для пайки на материнскую плату ноутбука. Он предназначен для замены сломанного порта, который мог быть поврежден физически (расшатан, отломан) или в результате короткого замыкания.

Ключевая особенность: Данный разъем имеет двойное расположение контактов для пайки — как на поверхность (SMD), так и сквозное (THT). Это обеспечивает максимально надежное крепление к материнской плате после замены, что критически важно для часто используемого и подверженного механическим нагрузкам порта USB.

Технические характеристики

• Тип разъема: USB 2.0 Type-A (стандартный прямоугольный порт).
• Цвет: Черный (стандартно).
• Количество контактов: 4 основных контакта (питание +, данные -, данные +, земля) + 4-5 контактов для металлического экрана-корпуса (shield).
• Способ монтажа: Комбинированный SMD (Surface Mount Device) и THT (Through-Hole Technology). Контакты корпуса и фиксации паяются на поверхность платы, а основные силовые контакты пропускаются через отверстия в плате и паяются с обратной стороны.
• Полярность: Имеет ключ для правильной ориентации при пайке (скошенные углы внутри порта).
• Материал корпуса: Пластик, термостойкий.
• Материал контактов: Позолоченное или луженое покрытие для лучшей проводимости и защиты от коррозии.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные каталожные номера для поиска:

• GX.5U02.001 — Один из основных номеров Acer.
• 48.5U02.001 / 48.5U02.011 — Другие распространенные номера для этого компонента.
• 50.GA101.031 — Также встречается в каталогах запчастей.
• По названию модели ноутбука: Часто продается как "USB Port for Acer Aspire One A110/A150/AOA110/AOA150/ZG5" или "USB разъем для Acer Aspire 121".

При поиске достаточно ввести в поиск маркетплейса или магазина запчастей "USB порт Acer Aspire One 121" или любой из указанных парт-номеров.

Совместимые модели ноутбуков

Разъем совместим со следующими моделями (и их модификациями) из серии Acer Aspire One первого поколения на платформе Intel Atom N270:

• Acer Aspire One A110 (серии AOA110)
• Acer Aspire One A150 (серии AOA150)
• Acer Aspire One ZG5
• Acer Aspire 121 (базовая модель)
• Acer Aspire One A110L (с Linux)
• Acer Aspire One A150L (с Linux)

Важное примечание: Перед покупкой рекомендуется визуально сверить фотографию разъема на продаже с тем, что установлен в вашем ноутбуке, а также по возможности отключить аккумулятор и мультиметром проверить распиновку на материнской плате, чтобы убедиться в полном совпадении. Замена требует навыков микроскопической пайки.
