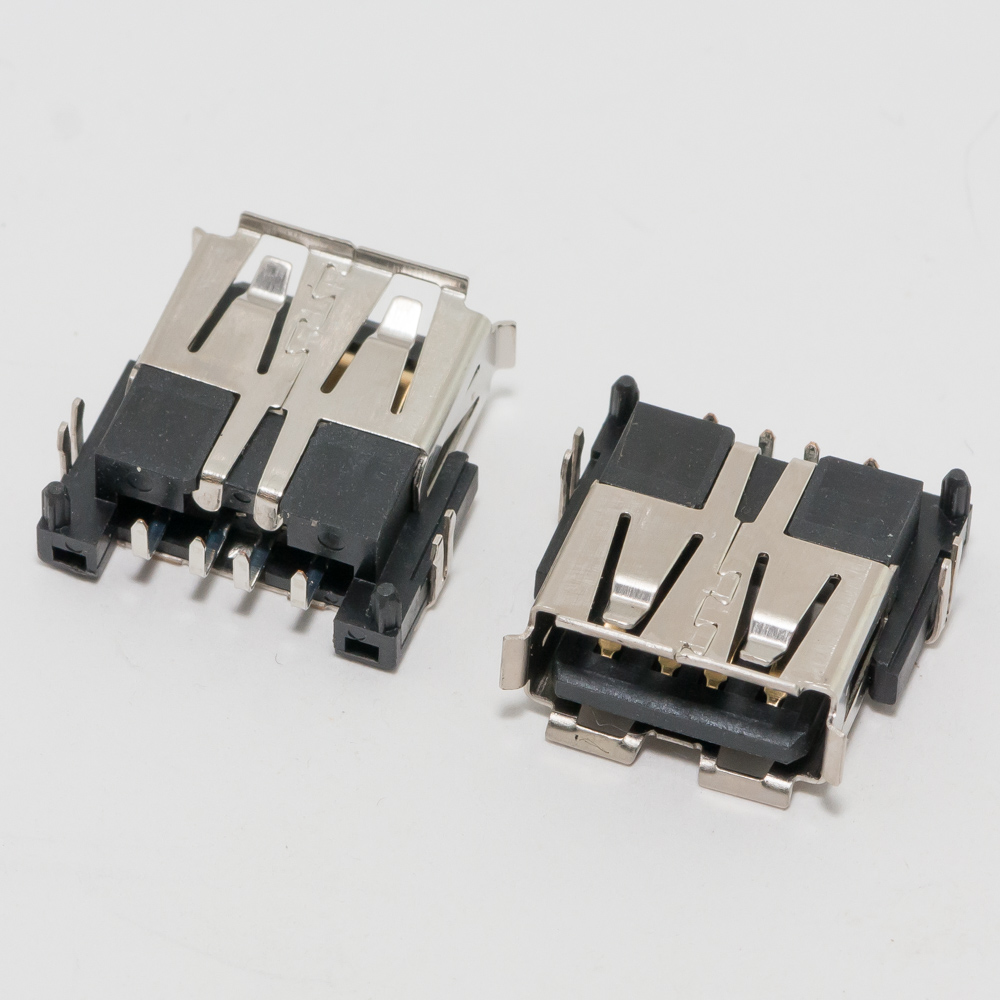

Разъем USB 2.0 для Sony FS630, FS640, VGN-FS550

Конечно, вот подробное описание разъема USB 2.0 для ноутбуков серии Sony VGN-FS, включая запрашиваемые модели.

Описание разъема

Это внутренний разъем (коннектор) на материнской плате ноутбука Sony серий VGN-FS (и некоторых других), предназначенный для подключения платы портов USB 2.0. Эта плата обычно содержит 2 или 3 порта USB типа A, которые выведены на левый или правый торец ноутбука. Сам разъем служит мостом между материнской платой и этой съемной платой портов.

Основное назначение: Ремонт или замена при физическом повреждении портов USB (сломан, оторван с контактами), при неработоспособности портов из-за проблем с разъемом на материнской плате (например, после короткого замыкания), либо при замене материнской платы, где этот разъем отсутствует или поврежден.

Важно: Это не обычный кабель USB, а именно внутренний пайный компонент.

Технические характеристики

• Тип: Внутренний разъем для пайки на материнскую плату (through-hole или поверхностный монтаж, в зависимости от модели).
• Версия USB: USB 2.0 (поддерживает скорость до 480 Мбит/с).
• Контактная группа: Стандартный ряд контактов для передачи данных (D+, D-), питания (+5V, GND) и, возможно, дополнительных сигналов для каждого порта.
• Количество портов на плате: Разъем рассчитан на подключение платы с 2 или 3 портами USB.
• Расположение на плате: Находится на краю материнской платы, обычно в левой нижней или центральной области (если смотреть со стороны клавиатуры).

Парт-номера (Part Numbers)

Оригинальные парт-номера Sony (P/N) для этого разъема или целой платы с портами:

• A-1639-332-A (один из самых распространенных номеров для платы портов с 2xUSB, куда входит и сам разъем).
• 1-880-468-11
• 1-880-468-21

Для самого разъема как отдельного компонента точный оригинальный номер найти сложно, так как Sony поставляла его в составе узлов. При поиске для ремонта часто используют номер узла (платы) или ищут по моделям ноутбуков.

Альтернативные обозначения (в каталогах запчастей):

• USB Port Board
• USB Bracket
• USB Connector Board
• Left USB Board (т.к. часто расположена слева)

Совместимые модели ноутбуков Sony VAIO

Разъем и плата портов совместимы с широким рядом моделей серии VGN-FS и некоторыми другими сериями на аналогичной платформе:

Основные совместимые модели (из вашего запроса и расширенно):

• Sony VGN-FS550 (и все модификации: FS550P, FS550B, FS550W и т.д.)
• Sony VGN-FS630
• Sony VGN-FS640
• Sony VGN-FS510
• Sony VGN-FS515
• Sony VGN-FS520
• Sony VGN-FS530
• Sony VGN-FS540
• Sony VGN-FS570
• Sony VGN-FS680
• Sony VGN-FS690
• Sony VGN-FS720
• Sony VGN-FS740
• Sony VGN-FS750
• Sony VGN-FS760
• Sony VGN-FS770
• Sony VGN-FS780
• Sony VGN-FS790
• Sony VGN-FS800
• Sony VGN-FS815
• Sony VGN-FS820
• Sony VGN-FS835
• Sony VGN-FS840
• Sony VGN-FS845
• Sony VGN-FS855
• Sony VGN-FS865
• Sony VGN-FS870
• Sony VGN-FS890
• Sony VGN-FS915
• Sony VGN-FS920
• Sony VGN-FS925
• Sony VGN-FS935
• Sony VGN-FS940
• Sony VGN-FS945
• Sony VGN-FS950
• Sony VGN-FS955
• Sony VGN-FS965
• Sony VGN-FS970
• Sony VGN-FS975
• Sony VGN-FS980
• Sony VGN-FS985
• Sony VGN-FS990

Также часто совместимы с моделями серий:

• VGN-FE (например, FE550, FE590) — многие используют аналогичную конструкцию.
• VGN-FJ (некоторые модели) — требуется уточнение по конкретной модификации.
• VGN-N (некоторые модели, например, N11, N150) — не всегда, требуется проверка.

Важное примечание для ремонта:

Перед покупкой или пайкой настоятельно рекомендуется:

1. Визуально сравнить фотографию разъема с тем, что установлен на вашей материнской плате (количество контактов, их расположение, ширина корпуса).
2. Уточнить у продавца запчастей совместимость именно с вашей моделью (VGN-FS***).
3. Работы по пайке такого разъема требуют навыков микроэлектронного ремонта. Неумелая пайка может привести к повреждению материнской платы.
