Разъем eSATA/USB для Toshiba L670D, L675D

Конечно, вот подробное описание разъема eSATA/USB для ноутбуков серии Toshiba Satellite L670D и L675D.

Общее описание

Этот разъем представляет собой комбинированный порт, который совмещает в себе два интерфейса в одном физическом коннекторе:

1. eSATA (external SATA) — высокоскоростной порт для подключения внешних жестких дисков или SSD. Обеспечивает скорость передачи данных, сопоставимую с внутренним накопителем (до 3 Гбит/с по стандарту SATA II). Важно: eSATA обычно не подает питание на внешнее устройство, поэтому для накопителей без отдельного блока питания может потребоваться специальный кабель с дополнительным USB-штекером для "подпитки" (eSATAp).
2. USB 2.0 — стандартный универсальный порт для подключения флешек, мышей, принтеров и других периферийных устройств. Обеспечивает питание для подключенных гаджетов.

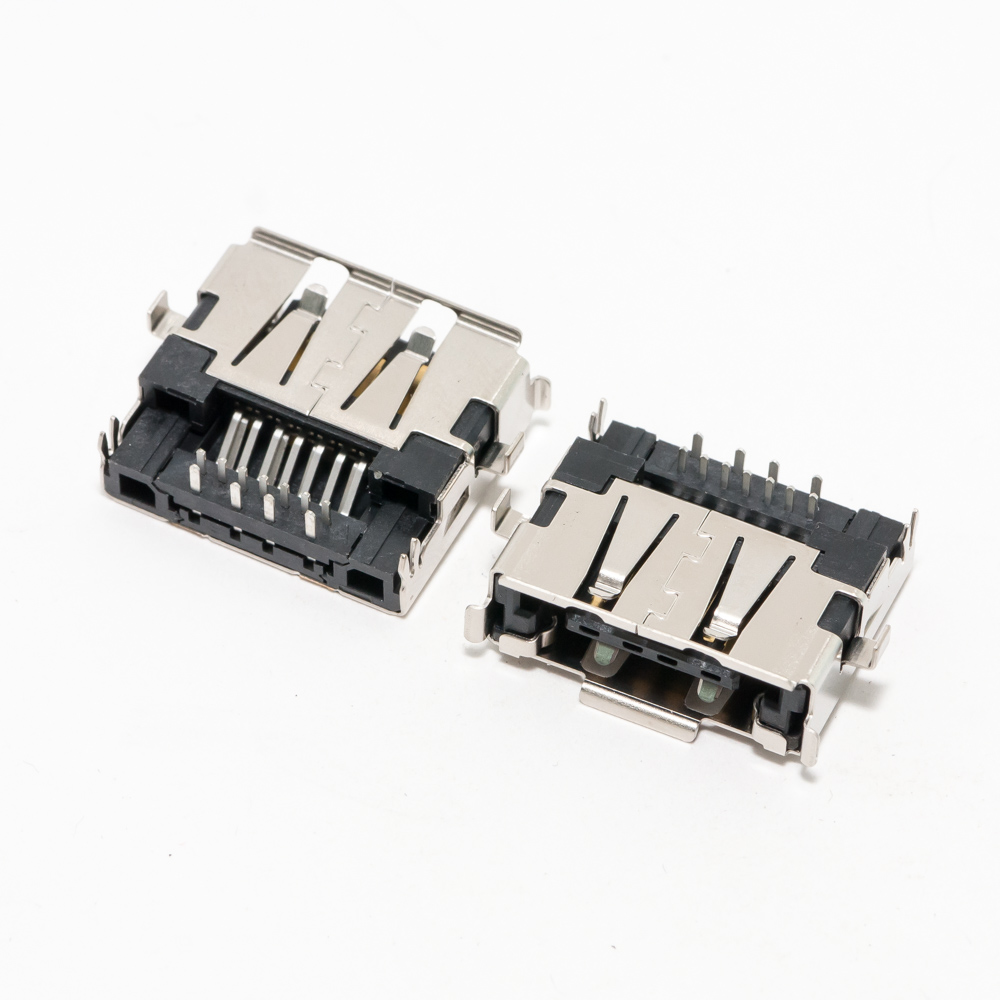

Расположение: На боковой панели ноутбука (чаще всего левой). Внешний вид: Порт выглядит почти так же, как обычный USB, но с более глубоким и широким "углублением". Штекер eSATA/USB имеет специальный ключ, позволяющий вставить в порт как стандартный USB-кабель, так и специализированный кабель eSATA.

Технические характеристики

• Тип порта: Комбинированный eSATA / USB 2.0.
• Стандарт eSATA: SATA Revision 2.0 (до 3 Гбит/с).
• Стандарт USB: USB 2.0 (до 480 Мбит/с).
• Питание (USB): +5В, до 500 мА (стандарт для USB 2.0).
• Питание (eSATA): Только данные. Питание для eSATA-устройства может подаваться через дополнительный порт USB (используется Y-кабель) или через порт eSATAp (Power over eSATA), если он реализован производителем ноутбука. В моделях Toshiba обычно требуется кабель с дополнительным питанием.
• Разъем: Комбинированный гнездовой разъем 7+5 pin.

Парт-номера (Part Numbers) и артикулы

Этот разъем является частью модуля левой панели портов (Left Port Module) или основной материнской платы. Редко продается отдельно как самостоятельный разъем.

Основные парт-номера узлов, в которые он встроен:

1. Плата с разъемами (Daughter Board / Port Board):

   • G000083350 — Один из самых распространенных номеров для платы левых портов, включающей комбо eSATA/USB, USB, HDMI, VGA, разъем питания.
   • PSK2LE-00H00D или 60LFY0LB02H00D — альтернативные номера для узла левых портов.
   • Название в каталогах: LEFT I/O BOARD, LEFT USB BOARD, PORTS (LEFT) BOARD.

2. Материнская плата (Mainboard):

   • Поскольку порт может быть распаян непосредственно на материнской плате, его замена отдельно нецелесообразна. Парт-номера материнских плат для этих моделей:
     • Для L670D/L675D: G000083780, G000083820, 6050A2411901-MB-A02** (где ** — вариация ревизии).
   • Важно: При поиске запчасти ищите именно плату левых портов (Left I/O Board) по указанным выше номерам.

Совместимые модели ноутбуков Toshiba

Разъем и плата левых портов подходят для следующих моделей серии Satellite, а также их аналогов под брендом Toshiba:

• Toshiba Satellite L670D
• Toshiba Satellite L675D
• Toshiba Satellite L670
• Toshiba Satellite L675
• Toshiba Satellite L670 (PSK2xE-00H00D) — где x — буква, обозначающая модификацию.
• Toshiba Satellite L675 (PSK2xE-00H00D) — где x — буква, обозначающая модификацию.
• Toshiba Satellite L670 (PSK2xE-00Q00D)
• Toshiba Satellite L675 (PSK2xE-00Q00D)
• Также часто совместимы с моделями серий C660D и C665D, имеющими аналогичную компоновку портов, но требуется проверка по визуальному соответствию и парт-номеру!

Рекомендация: При заказе запчасти обязательно сверяйте парт-номер, указанный на вашей старой плате, а также визуальный вид и расположение всех портов на ней. Лучший способ — извлечь неисправную плату из ноутбука и искать аналог по ее маркировке.
