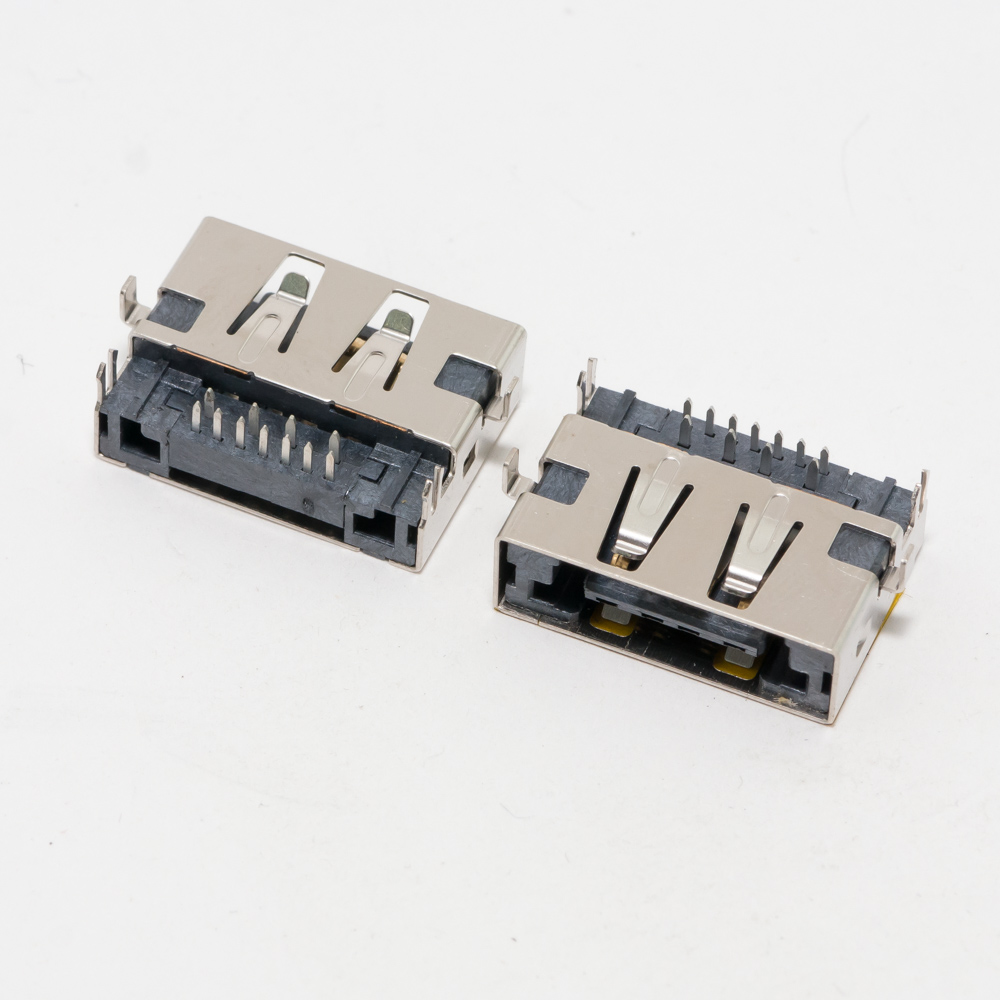

Разъем eSATA/USB для Lenovo Y460, Y470, Y570

Отличный вопрос! Разъем eSATA/USB Combo — одна из отличительных особенностей серии Lenovo IdeaPad Y460, Y470 и Y570. Это был передовой для своего времени интерфейс, который сейчас встречается редко.

Описание разъема eSATA/USB Combo на Lenovo Y4x0/Y570

Это комбинированный порт, который объединяет в одном физическом разъеме два интерфейса:

1. eSATA (External SATA) — высокоскоростной порт для подключения внешних жестких дисков (HDD) или твердотельных накопителей (SSD). Ключевая особенность — он обеспечивает скорость, сопоставимую с подключением диска напрямую к материнской плате (SATA II, 3 Гбит/с), что значительно быстрее USB 2.0.
2. USB 2.0 — стандартный универсальный порт для подключения флешек, мышей, принтеров и других устройств.

Как это работает? Порт имеет специальную конструкцию, которая позволяет подключать как стандартные штекеры USB Type-A, так и специальные штекеры eSATAp (eSATA Powered). eSATAp — это расширенный стандарт eSATA, который через тот же разъем подает питание (+5В) на внешний накопитель, что избавляет от необходимости в отдельном блоке питания для диска.

Важное ограничение: Нельзя использовать оба интерфейса одновременно. При подключении кабеля USB порт работает как USB. При подключении кабеля eSATA — как eSATA. Автоматическое распознавание происходит физически, за счет конструкции штекера.

Технические характеристики

• Тип разъема: Комбинированный eSATA/USB 2.0 (также известен как eSATAp, eSATA/USB Combo).
• Скорость интерфейсов:
  • eSATA: Спецификация SATA Revision 2.0 (3 Гбит/с). Теоретическая скорость до ~300 МБ/с (ограничена скоростью самого HDD/SSD).
  • USB: Спецификация USB 2.0 (480 Мбит/с). Теоретическая скорость до ~40 МБ/с.
• Питание (для eSATAp): Подача напряжения +5V для питания внешних 2.5" накопителей. Внимание: Мощности может не хватить для некоторых "прожорливых" или 3.5" дисков (им нужен отдельный блок питания).
• Физический стандарт: Порт соответствует спецификации eSATAp (eSATA Powered).
• Совместимость кабелей:
  • Стандартные кабели USB Type-A — работают в режиме USB 2.0.
  • Специальные кабели eSATAp to SATA (имеют такую же широкую штекерную часть, как и USB, но с другим расположением контактов) — для подключения внешних дисков на максимальной скорости.

Парт-номера (FRU/PN) и совместимые модели

Разъем является частью узла каркаса (площадки) портов или всей верхней крышки корпуса (Top Case). Редко продается отдельно как сам разъем.

Основные парт-номера для моделей:

• Для Lenovo IdeaPad Y460 / Y460p:
  • Платформа: Laptop (Notebook) — Lancer / Lancer-2
  • Пример FRU для верхней крышки с разъемами: 43R1986 (может варьироваться в зависимости от модификации и цвета).
• Для Lenovo IdeaPad Y470 / Y470p:
  • Платформа: Hurricane
  • Пример FRU для верхней крышки с разъемами: 45C7154, 45C7155 (разные цвета и конфигурации).
• Для Lenovo IdeaPad Y570 / Y570D:
  • Платформа: Hurricane
  • Пример FRU для верхней крышки с разъемами: 45C7156, 45C7157.

Где искать точный номер: Самый надежный способ — разобрать ноутбук и посмотреть штрих-код и номер на внутренней стороне верхней крышки (той самой детали, куда встроена клавиатура и разъемы). Также можно использовать утилиты для определения модели материнской платы и искать запчасти по ней.

Совместимые модели ноутбуков

Данный разъем точно присутствует в следующих сериях (проверяйте конкретную модификацию, но в 99% случаев он есть):

1. Lenovo IdeaPad Y460 (все модификации: Y460, Y460A, Y460C, Y460P)
2. Lenovo IdeaPad Y470 (все модификации: Y470, Y470P)
3. Lenovo IdeaPad Y570 (все модификации: Y570, Y570D, Y570N)

Также может встречаться в некоторых моделях смежных серий того же поколения (например, Z460, Z470, V470), но это не гарантировано. В более ранних сериях (Y450) и более поздних (Y480) этот разъем уже не использовался. Его заменили на более быстрые и универсальные порты USB 3.0.

Практическое использование сегодня

• eSATA: Если у вас есть старый внешний бокс для HDD/SSD с интерфейсом eSATA, вы можете получить от него максимальную скорость, подключив через этот порт. Для нового бокса потребуется специальный кабель eSATAp to SATA.
• USB 2.0: Используется как стандартный, но уже медленный по современным меркам, USB-порт.

Вывод: Разъем eSATA/USB в сериях Y460-Y570 — это интересное технологическое решение начала 2010-х, которое позволяло добиться высокой скорости передачи данных на внешние накопители в эпоху господства USB 2.0. Сегодня его основная ценность — возможность быстрого подключения старых eSATA-накопителей или использование как запасного USB-порта.
