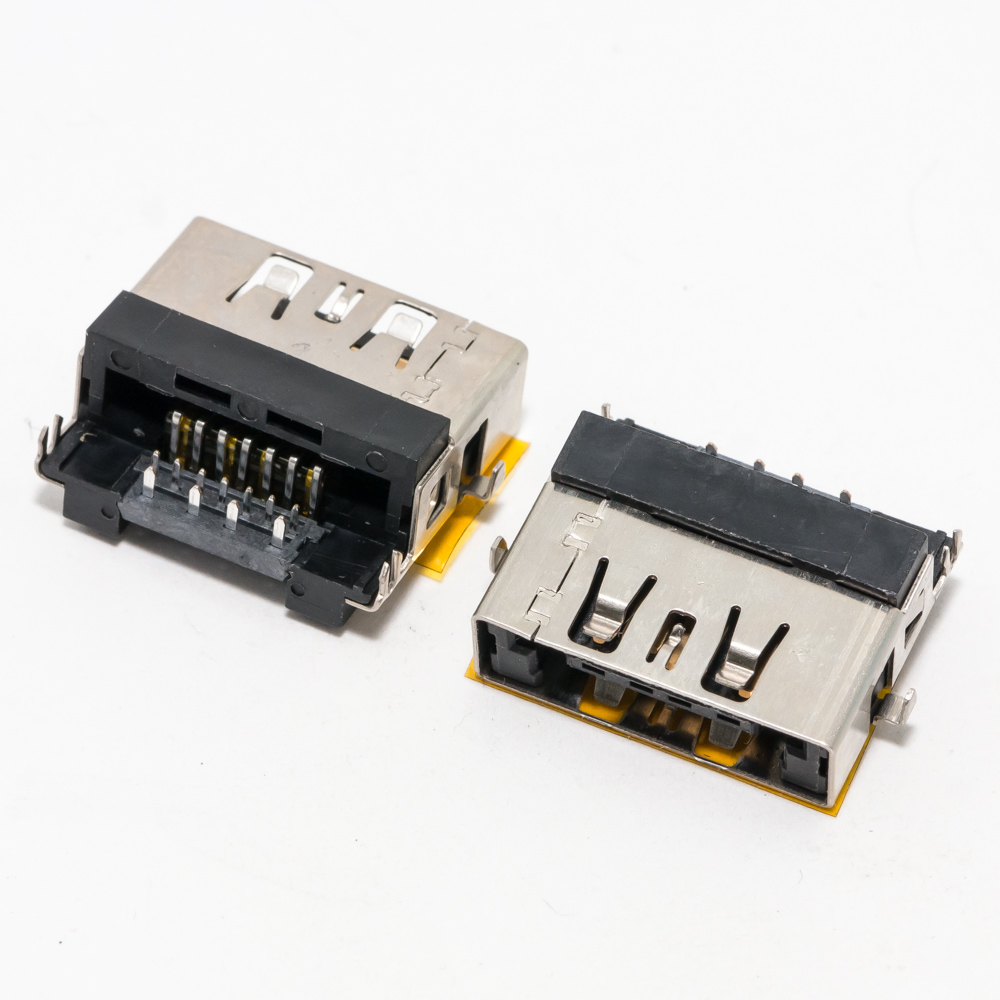

Разъем eSATA/USB для Lenovo B470, V470, K29

Конечно, вот подробное описание разъема eSATA/USB для указанных моделей Lenovo.

Общее описание

Данный комбинированный порт eSATA/USB — это специализированный разъем, используемый в бизнес-сериях ноутбуков Lenovo (в основном серии B, V и ThinkPad). Он выполняет две функции в одном физическом интерфейсе:

1. eSATA (external SATA) — для высокоскоростного подключения внешних накопителей (жестких дисков, SSD). Обеспечивает скорость, сопоставимую с внутренним диском (до 3 Гбит/с по стандарту SATA II), но не подает питание на устройство.
2. USB 2.0 — для подключения любых периферийных устройств (флешек, мышей и т.д.) с подачей питания.

Ключевая особенность: Чтобы использовать скоростной интерфейс eSATA, необходимо подключить дополнительный кабель питания (обычно входит в комплект ноутбука или накопителя), который подключается к стандартному порту USB 2.0 рядом. Таким образом, один кабель передает данные по eSATA, а второй — обеспечивает устройство питанием от USB.

Технические характеристики

• Тип разъема: Комбинированный eSATA/USB 2.0 (один физический порт).
• Стандарт eSATA: SATA Revision 2.0 (до 3 Гбит/с).
• Стандарт USB: USB 2.0 (до 480 Мбит/с).
• Распиновка: Специальная, объединяет контакты eSATA и USB в одном корпусе.
• Цвет: Как правило, черный или темно-серый (отличается от синих USB 3.0).
• Назначение: Подключение внешних накопителей с максимальной производительностью, а также стандартных USB-устройств.
• Питание eSATA: Отсутствует. Требуется внешнее питание через отдельный порт USB (используется специальный Y-кабель).

Парт-номера (FRU/PN)

Данный разъем является частью системной платы (материнской платы) и как отдельная деталь для замены пользователем не продается. Однако можно найти его как компонент на платах или в составе узлов.

Для поиска совместимой целой системной платы можно использовать следующие коды:

• Для Lenovo B470: FRU 60_0B47000-501, 60_0B47000-601, `IHB470 NM70**
• Для Lenovo V470: FRU 60_0V47000-501, 60_0V47000-601, `IHV470 NM70**
• Для Lenovo K29 (ThinkPad Edge E130): FRU 04W0430**, 04W0445**

(*) — Указаны примеры кодов. Точный FRU зависит от конкретной конфигурации (процессор, видеокарта). Для идентификации используйте номер модели ноутбука (MT-M) на шильдике или данные диагностической утилиты Lenovo Vantage.

Совместимые модели ноутбуков

Данный порт устанавливался на широкий ряд моделей Lenovo (IdeaPad и ThinkPad) примерно 2011-2013 годов выпуска.

Основные серии:

• Lenovo IdeaPad B470
• Lenovo IdeaPad V470, V470c, V570
• Lenovo ThinkPad Edge E130 (внутреннее обозначение K29)
• Lenovo IdeaPad B570
• Lenovo IdeaPad Z570, Z580 (не на всех модификациях)
• Lenovo ThinkPad L430, L530
• Lenovo ThinkPad T430, T430i, T430s
• Lenovo ThinkPad X131e

Важно: Наличие порта зависит от конкретной конфигурации и региона продаж. Не все ноутбуки перечисленных серий оснащались им. Точнее всего — визуально проверить левый торец ноутбука: порт имеет характерный удлиненный разъем, часто с пиктограммой eSATA или ↕S.

Примечание по использованию

1. Для eSATA: Вам понадобится специальный Y-кабель (eSATAp to eSATA + USB). Один штекер (комбинированный) идет в порт eSATA/USB на ноутбуке, а два других — в eSATA-накопитель и в любой свободный порт USB 2.0/3.0 для питания.
2. Для USB: Можно подключать обычные USB-устройства напрямую, без каких-либо дополнительных кабелей. Разъем работает как стандартный порт USB 2.0.
3. Драйверы: Обычно не требуются. Интерфейс eSATA работает на уровне драйверов SATA, встроенных в ОС.
