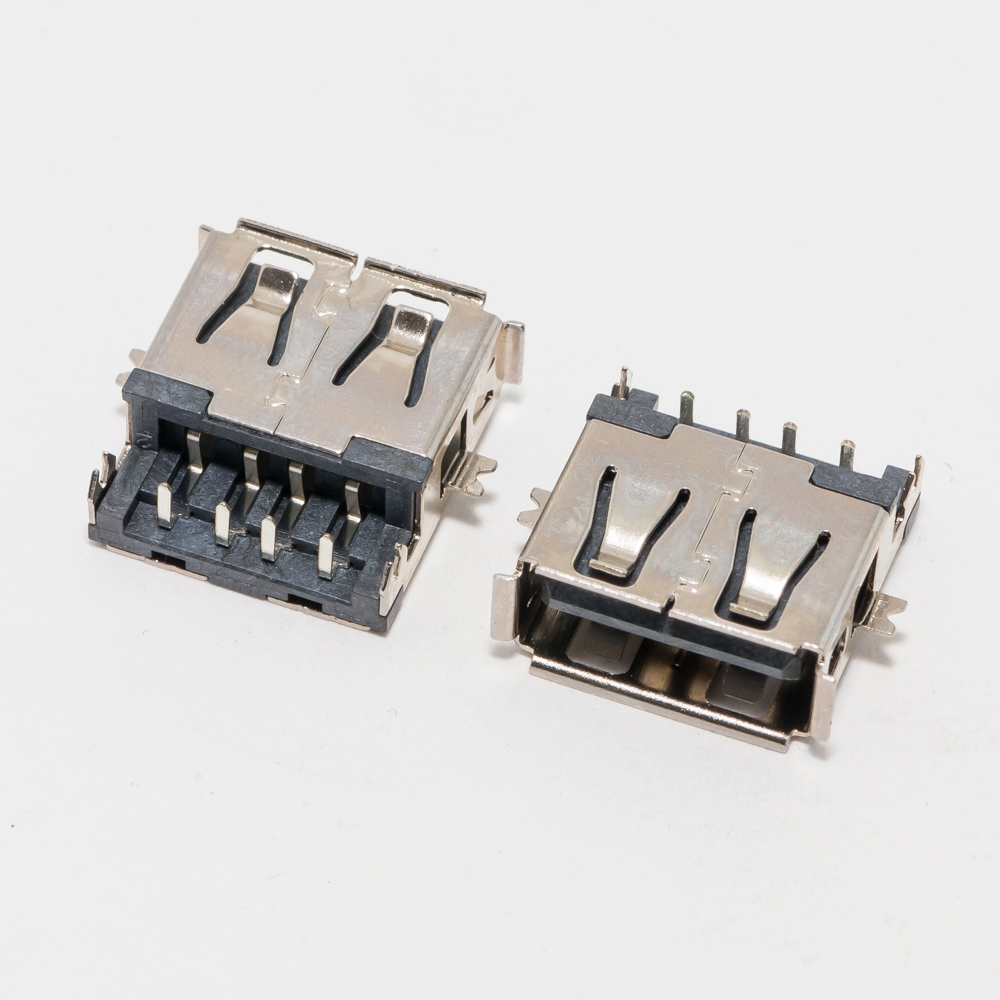

Разъем USB 2.0 для Asus 1001PG, 1005, 1101HA

Отличный запрос. Вот подробное описание разъема USB 2.0 для указанных моделей ASUS Eee PC.

Описание

Это оригинальный или совместимый разъем (гнездо) для пайки на материнскую плату, предназначенный для моделей ноутбуков ASUS Eee PC серий 1001P, 1005 и 1101HA. Разъем используется для подключения периферийных устройств и является стандартным портом USB 2.0 Type-A.

Основная функция: Обеспечение физического интерфейса для подключения USB-устройств (флешки, мышь, внешние жесткие диски и т.д.).

Тип разъема: Гнездо для пайки на плату (through-hole или SMD, в зависимости от модели). В данных ноутбуках чаще всего используется вертикальный разъем (с торца) или горизонтальный (угловой) разъем (сбоку или сзади).

Распространенная неисправность: Механическое повреждение — расшатывание, отрыв контактов или самой пластиковой части от материнской платы из-за неаккуратного использования.

Технические характеристики

• Тип интерфейса: USB 2.0 (до 480 Мбит/с).
• Тип порта: USB Type-A (стандартный прямоугольный).
• Количество контактов: 4 основных контакта (питание +5V, Data-, Data+, земля) + 2 или более дополнительных контакта для крепления к плате (так называемые «усики»).
• Цвет внутренней вставки: Обычно черный или белый.
• Способ монтажа: Пайка на материнскую плату (сквозные отверстия или поверхностный монтаж).
• Расположение на корпусе: Зависит от конкретной модели (боковая или задняя панель).

Парт-номера (Part Numbers) и артикулы

Важно: Парт-номер на сам разъем редко указывается в мануалах. Деталь обычно является частью узла (кит). Чаще всего ищут по:

1. Коду на самом разъеме (если он есть, например, J00, JUSB1, 241-038 или другие маркировки).
2. Номеру детали (P/N) в схеме материнской платы.
3. Общему описанию.

Наиболее вероятные и используемые в заказах номера:

• 60.GZ401.001 / 60-GZ401-001 — Один из самых распространенных номеров для узлов и деталей Eee PC.
• 0J00119S00010 — Еще один возможный номер компонента.
• 241-038 — Возможный код на корпусе разъема.
• По запросам у поставщиков часто используют: USB Port for Asus 1001P 1005 1101HA.
• Номер материнской платы также критически важен для точного определения, так как разъемы на разных ревизиях плат могут незначительно отличаться. Например:
  • Для 1001PG: 90OA00N1-M0EAY0 или подобные.
  • Для 1005HA/P: 90OA00N1-M0EAY0, 90OA04N1-M0EAY0.
  • Для 1101HA: 90OA03N1-M0EAY0.

Рекомендация: При заказе лучше всего иметь фотографию старого разъема и, по возможности, номер материнской платы.

Совместимые модели

Разъем подходит для следующих серий и конкретных моделей ASUS Eee PC:

Серия ASUS Eee PC 1001P:

• ASUS Eee PC 1001P
• ASUS Eee PC 1001PG (одна из самых популярных моделей в этом списке)
• ASUS Eee PC 1001PX

Серия ASUS Eee PC 1005:

• ASUS Eee PC 1005HA
• ASUS Eee PC 1005PE
• ASUS Eee PC 1005PEB
• ASUS Eee PC 1005PEM
• ASUS Eee PC 1005PXD
• ASUS Eee PC 1005HAB

Серия ASUS Eee PC 1101:

• ASUS Eee PC 1101HA (основная модель из запроса)

Другие совместимые модели (часто используют аналогичный разъем):

• ASUS Eee PC 1000H / 1000HE
• ASUS Eee PC 1008HA (требует проверки по схеме)
• ASUS Eee PC 1011PX
• ASUS Eee PC 1015PEM
• Многие другие модели серий 10xx с аналогичной компоновкой материнской платы.

Важное примечание по совместимости: Несмотря на то, что разъемы USB 2.0 стандартизированы, их физический размер, высота и расположение крепежных «ушков» могут различаться в зависимости от конкретной ревизии материнской платы и модели ноутбука. Перед покупкой крайне желательно визуально сравнить новый разъем со старым или убедиться у продавца, что деталь подходит именно для вашей модели и номера материнской платы.
