Разъем micro USB для Asus ME180, ME301, ME372T

Отличный вопрос! Это довольно специфичный разъем, характерный для линейки компактных планшетов ASUS начала 2010-х годов. Вот подробное описание.

Общее описание

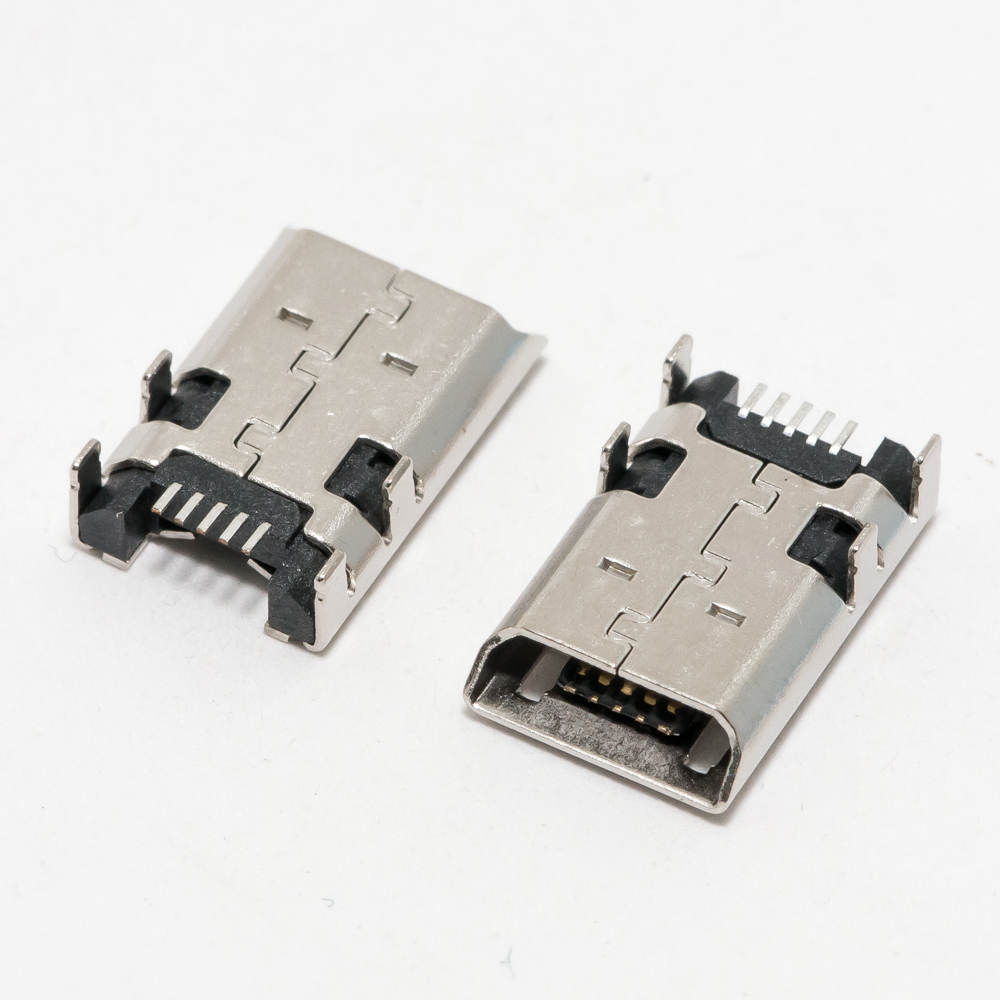

Разъем Micro-USB 10-pin (также известный как Micro-B USB 10-pin или Micro-USB с дополнительными контактами) — это проприетарный модифицированный разъем, использовавшийся компанией ASUS в планшетах серий ME180, ME301T и ME372 (а также в некоторых других моделях).

Внешне он очень похож на стандартный Micro-USB 5-pin (который был повсеместно распространен в то время), но имеет более широкий пластиковый язычок внутри разъема, чтобы вместить 10 контактов вместо 5. Это делало невозможным подключение стандартного кабеля, но позволяло использовать один порт для трех функций:

1. Зарядка устройства.
2. Синхронизация данных (USB 2.0).
3. Выход на ТВ/монитор (MHL — Mobile High-Definition Link).

Таким образом, через этот один порт можно было и заряжать планшет, и подключать его к компьютеру, и выводить видео и звук на телевизор по HDMI (через специальный адаптер MHL-HDMI).

Технические характеристики

• Тип разъема: Micro-USB (тип B), 10-контактный, проприетарный ASUS.
• Функциональность:
  • USB 2.0: Скорость передачи данных до 480 Мбит/с.
  • Зарядка: Поддержка стандартной зарядки через USB (5В, до 2А в зависимости от блока питания).
  • MHL 1.0/2.0: Выход аудио и видео высокой четкости (до 1080p@30fps для MHL 1.0, до 1080p@60fps для MHL 2.0). Требуется активный адаптер MHL-to-HDMI с внешним питанием.
• Конструкция: Пластиковый язычок шире, чем у стандартного Micro-USB. Важно: Стандартный кабель Micro-USB НЕ ПОДХОДИТ физически (не вставится). Для зарядки и данных требуется специальный кабель с таким же широким штекером.

Парт-номера (Part Numbers) и артикулы

Оригинальные кабели и аксессуары от ASUS имели следующие коды:

• Оригинальный кабель для зарядки и синхронизации (USB-кабель):
  • 90XB00N0-BM0000 (часто встречается на самом кабеле)
  • Может также обозначаться как ACB10U01 (серийный номер аксессуара).
• Оригинальное зарядное устройство (адаптер):
  • AD2023H (наиболее распространенная модель, выход: 5.2V, 2.0A).
  • AD2003H (аналогичное, 5.2V, 1.35A).
• Официальный адаптер MHL-to-HDMI (для вывода на ТВ):
  • AD2021H
  • 90XB00N0-BM2000
• Сам разъем для пайки (если требуется ремонт гнезда на планшете):
  • Прямых парт-номеров ASUS нет, так как это компонент для ремонта.
  • На рынке запчастей он известен под названиями: Micro USB 10 Pin Charging Port, ASUS ME301T ME180 Charging Port.
  • Код на Aliexpress/у поставщиков: Часто можно найти по OEM-кодам, например, 0MSC10P-S151-A01 или просто искать "ME301T charging port".

Совместимые модели ASUS

Данный разъем использовался в следующих планшетах (и, возможно, в некоторых других моделях того же периода):

• ASUS MeMO Pad HD 7 (ME173X) — Важно: Не все модификации, но многие.
• ASUS MeMO Pad 7 (ME176C(X)) — Не путать с ME176C(E), у которой уже стандартный Micro-USB! Нужно проверять.
• ASUS MeMO Pad 8 (ME180A)
• ASUS MeMO Pad 10 (ME103K)
• ASUS MeMO Pad Smart 10 (ME301T)
• ASUS MeMO Pad FHD 10 (ME302C)
• ASUS Fonepad 7 (ME372CG) / ME371MG (первое поколение Fonepad)
• ASUS Fonepad 8 (ME581C) — Не путать с ME581CL, у которой уже стандартный Micro-USB!
• ASUS Transformer Pad (TF303CL) — в док-станции или самом планшете.

Критически важное примечание по совместимости: Даже среди перечисленных моделей могли быть региональные или ревизионные отличия. Всегда лучше:

1. Сравнить визуально разъем на устройстве с изображением 10-пинового Micro-USB (широкий язычок).
2. Проверить оригинальный кабель, если он есть, на наличие парт-номера 90XB00N0-BM0000.

Что купить, если нужен кабель или замена?

1. Кабель/зарядка: Ищите на маркетплейсах (Ozon, Wildberries, Aliexpress) по запросам: "Кабель ASUS ME301T оригинальный", "Зарядка ASUS AD2023H", "ASUS 10 pin micro usb cable".
2. Разъем для ремонта: Ищите "ASUS ME301T charging port flex cable" или "micro usb 10 pin connector for ASUS ME180".

Надеюсь, эта информация будет полезна!
