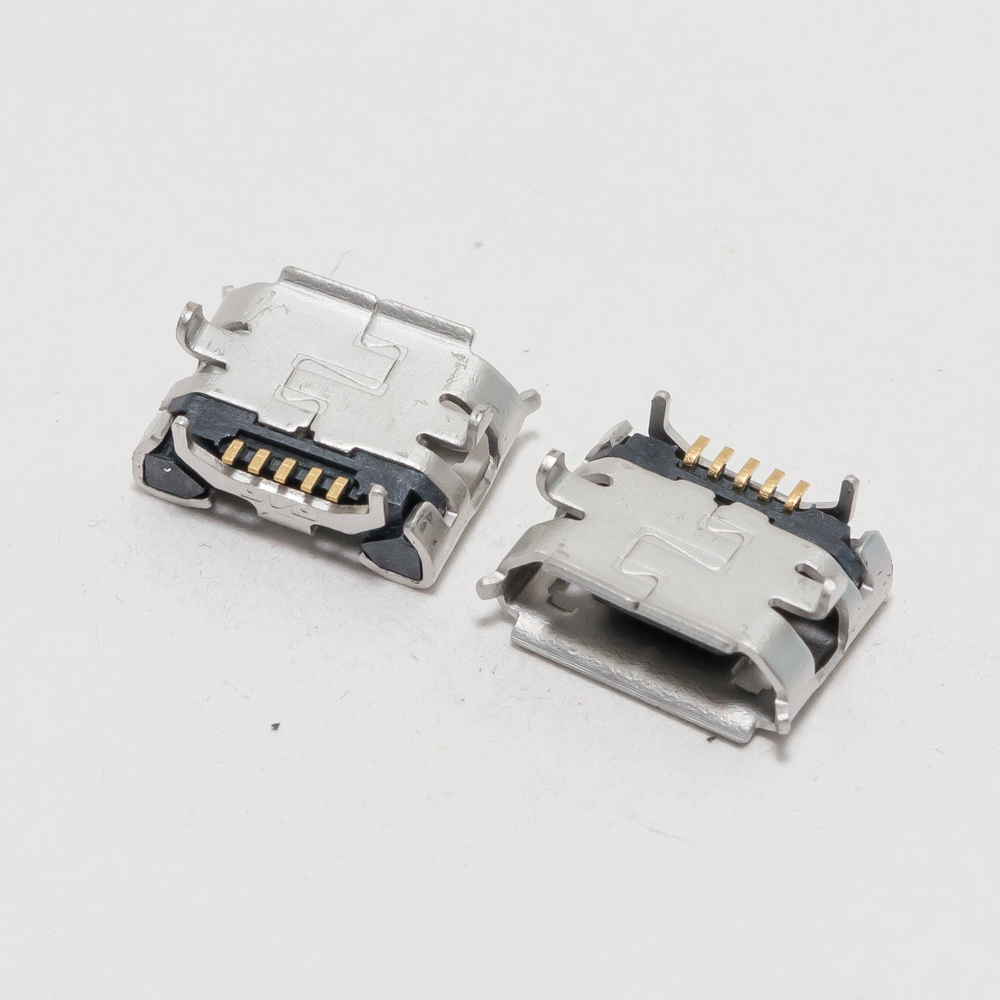

Разъем micro USB для Samsung GT-B7300C, GT-M8910, SCH-I329

Отличный запрос! Вот подробное описание разъема micro USB для указанных моделей Samsung.

Общее описание

Разъем micro USB (тип B) использовался в качестве стандартного порта для зарядки и синхронизации в подавляющем большинстве мобильных устройств Samsung в конце 2000-х — начале 2010-х годов. Для моделей GT-B7300C (Galaxy), GT-M8910 (Pixon12) и SCH-I329 это неразборная деталь (разъем на плате), которая при поломке требует квалифицированной пайки.

Основные функции:

• Зарядка аккумулятора от сетевого адаптера или USB-порта компьютера.
• Передача данных (синхронизация) с ПК: фотографий, музыки, контактов.
• Подключение к ПК в качестве модема (при наличии соответствующего ПО).

Технические характеристики разъема

• Тип разъема: Micro USB 2.0 Type B (5 контактов, стандартный).
• Расположение: На нижней или боковой грани телефона.
• Ключевая особенность: Трапециевидная форма (не симметричная), что требует правильной ориентации штекера при подключении.
• Распиновка (вид на гнездо на плате):
  1. VBUS (+5V) — питание для зарядки.
  2. D- — линия данных.
  3. D+ — линия данных.
  4. ID — в этих моделях обычно не используется (заземлен или не подключен).
  5. GND — земля.
• Способ монтажа: Поверхностный монтаж (SMD) на материнскую плату.

Парт-номера (Part Numbers) и артикулы

Внимание! Поскольку это разъем на плате, у Samsung нет отдельного сервисного кода именно для этого гнезда. Его ищут по номеру на донорской плате или приобретают универсальный совместимый разъем. В заказах для сервисных центров он часто входит в состав узла (Flex Cable) или всей системной платы.

Однако, существуют универсальные замены и заводские артикулы производителей разъемов. Наиболее вероятные номера:

• Наиболее вероятный артикул для заказа: GH39-12652A (или аналогичные номера, начинающиеся на GH39-...). Это типовой разъем Samsung того периода.
• Универсальный аналог: Можно искать по названию Micro USB 2.0 B SMD 5-pin socket.
• Ключевые параметры для поиска аналога:
  • 5 pin (5 контактов).
  • SMD (для поверхностного монтажа).
  • Ширина ~6.85 мм, высота ~1.8 мм (стандартные размеры).
  • Очень важно: Совпадение посадочного места и высоты относительно корпуса телефона.

Где искать: На сайтах радиодеталей (например, ChipDip, Reichelt), AliExpress (запросы: "Micro USB socket SMD 5pin", "Samsung GH39-12652A"), в магазинах запчастей для мобильных ремонтов.

Совместимые модели Samsung

Данный тип разъема использовался в огромном количестве моделей Samsung. Помимо указанных вами, вот неполный список совместимых устройств (подходят аналогичные разъемы):

Смартфоны и телефоны:

• Samsung Galaxy (первого поколения): GT-I5500, GT-I5700 (Spica), GT-I5800 (Galaxy 3), GT-I7500 (Galaxy), SGH-i897 (Captivate), SCH-I500 (Mesmerize), и многие другие.
• Samsung Omnia & Windows Mobile: GT-I8000 (Omnia II), SGH-i900 (Omnia).
• Мобильные телефоны: GT-S5230 (Star), GT-S5560 (Marvel), GT-S5600 (Preston), GT-S5620 (Monte), GT-M8910 (Pixon12), SGH-F480 (Tocco), SGH-U900 (Soul).
• Планшеты и медиаплееры: Samsung Galaxy Player (серия YP), некоторые ранние Galaxy Tab.

Практический совет по ремонту: Если разъем в вашем аппарате поврежден (расшатан, не заряжает, не видит ПК), лучше всего:

1. Разобрать устройство и визуально оценить состояние гнезда (отогнутые контакты, трещины в пайке).
2. Сфотографировать разъем или найти фото материнской платы вашей модели в интернете.
3. Искать запчасть по коду GH39-12652A или по фото, сравнивая с визуальными аналогами.
4. Обратиться в сервисный центр для пайки, так как для замены требуется паяльная станция с тонким наконечником и навыки микро-пайки.
