Разъем micro USB для смартфона 1101

Отличный запрос. Вот подробное описание, технические характеристики и информация о совместимости для разъема micro-USB (условно обозначенного как 1101).

Важное примечание: Номер "1101" — это, скорее всего, внутренний артикул производителя, магазина или партийный номер, а не общепринятый промышленный стандарт. В мире электроники разъемы micro-USB стандартизированы по типу, но имеют тысячи вариаций от разных заводов. Поэтому данные ниже носят обобщенный характер для разъема micro-USB типа B, используемого в смартфонах.

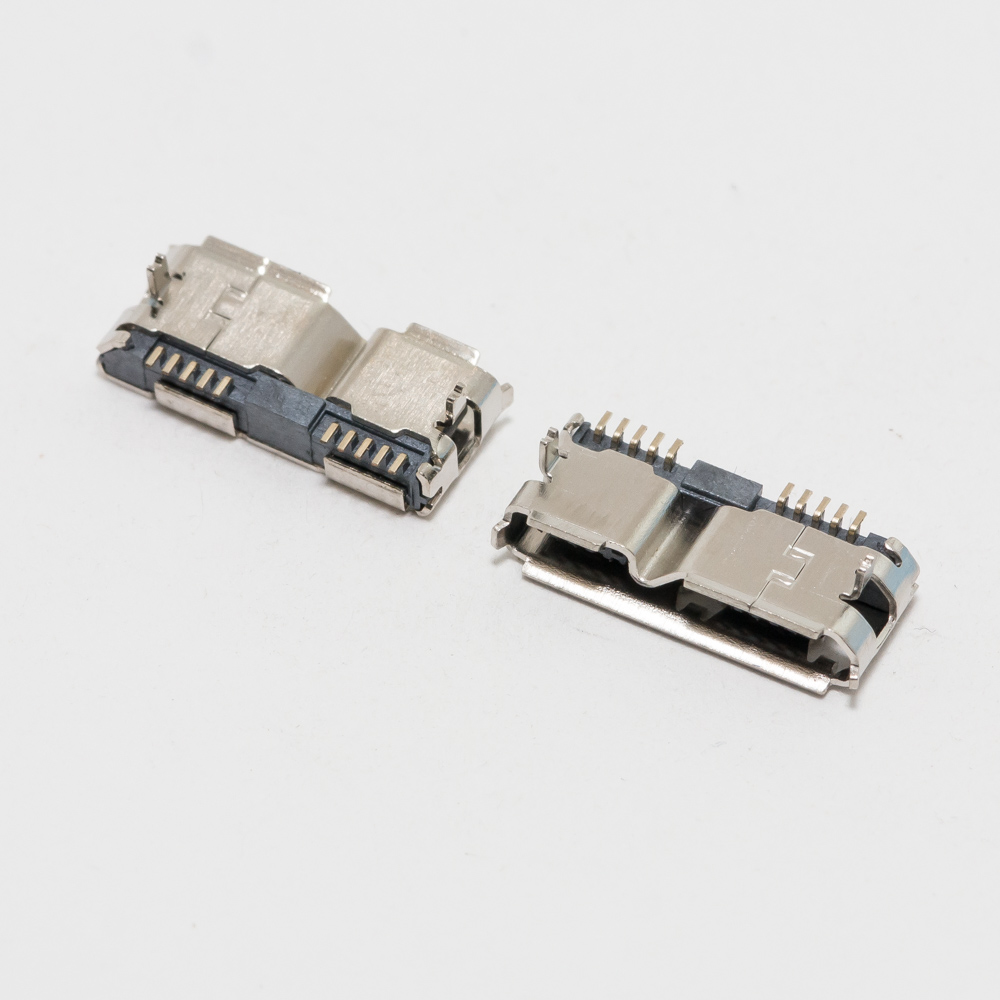

Описание разъема micro-USB для смартфона (Артикул/Тип: 1101)

Данный разъем представляет собой стандартный 5-контактный (5-pin) порт micro-USB типа B. Это был доминирующий стандарт для зарядки и передачи данных смартфонов, планшетов и других портативных устройств примерно в период с 2010 по 2018 годы, до массового перехода на USB Type-C.

Основные функции:

1. Зарядка устройства: Подключение к сетевому адаптеру или компьютеру для зарядки аккумулятора.
2. Синхронизация и передача данных: Подключение к ПК для обмена файлами, использования режима модема, отладки.
3. Подключение периферии: Через OTG-адаптер (On-The-Go) можно подключать флешки, мыши, клавиатуры и другую периферию.

Конструктивные особенности (типичные для номера 1101):

• Корпус: Обычно из никелированного или позолоченного металла для защиты от помех и прочности.
• Язычок (tongue): Пластиковый, с контактными дорожками, часто черного или белого цвета.
• Крепление: Имеет "ушки" или лепестки для пайки на материнскую плату, что обеспечивает механическую устойчивость.
• Расположение: Как правило, нижнее торцевое расположение в корпусе смартфона.

Технические характеристики (Micro-USB 2.0 Type B)

• Тип разъема: Micro-USB Type B (Female — гнездо для установки в устройство).
• Количество контактов: 5 pin.
• Назначение контактов (стандарт):
  1. VBUS (+5V): Питание (+5 Вольт).
  2. D-: Линия данных минус.
  3. D+: Линия данных плюс.
  4. ID: В micro-USB используется для идентификации режима OTG (обычно не задействован или замкнут на землю в смартфонах).
  5. GND: Земля (0 Вольт).
• Стандарт USB: USB 2.0 (поддерживает скорость передачи данных до 480 Мбит/с).
• Максимальный ток заряда: Теоретически по стандарту — 1.5А, но реально поддерживаемый ток зависит от контроллера заряда в смартфоне и качества кабеля (чаще 0.5А — 2.0А).
• Рабочее напряжение: 5 В (±0.25 В).
• Срок службы (циклы подключения): Около 10 000 подключений/отключений (для качественного разъема).
• Температурный режим: Обычно от -25°C до +85°C.

Парт-номера (альтернативные обозначения и аналоги)

Поскольку "1101" — внутренний номер, для поиска аналога необходимо обращать внимание на:

1. Визуальное соответствие: Форма, размер, расположение крепежных "ушей".
2. Размеры (в мм): Длина, ширина, высота, шаг между контактами, высота от платы.

Общие промышленные обозначения и коды для поиска:

• MICRO USB TYPE B SMD 5 PIN — основное название.
• MOLEX 105017-0001 (или аналоги от Molex).

• **ZX62R-B-5P** или **ZX62D-B-5P** — популярная серия от Hirose.


• **USB3105** — распространенный код на рынке запчастей.


• **Amphenol 12401598E4#2A** (или другие из серии).


• **Китайские аналоги:** Часто маркируются как `MICRO USB 2.0 5P SMD`, `L7`, `S-688G`, `KRC16` и т.д.


• Для точного поиска: Замерьте габариты и ищите по запросу: "Micro USB 5pin SMD H=2.4mm L=8.0mm W=6.0mm" (цифры примерные, нужны ваши замеры).

Совместимые модели смартфонов (примеры)

Разъем подходит для ремонта огромного количества старых и среднебюджетных моделей. Вот некоторые известные линейки:

• Samsung: Большинство моделей до серии Galaxy S8 и Note 8 (включительно), серии Galaxy A, J, M (до массового перехода на Type-C).
  • Galaxy S5, S6, S7
  • Galaxy Note 3, 4, 5
  • Множество бюджетников (Galaxy Core, Grand и т.д.)
• Sony Xperia: Модели до серий XZ.
• LG: Многие модели серий G, K, V.
• HTC: One M7, M8, M9 и другие.
• Nokia (бренд HMD Global): Старые модели на Android.
• Xiaomi: Ранние модели (Redmi Note 3, 4, Redmi 4X, Mi4, Mi5).
• Meizu, Lenovo, ZTE, Huawei: Огромное количество устройств, выпущенных до 2018-2019 годов.
• А также: Медиаплееры, портативные колонки, электронные книги, GPS-навигаторы, камеры видеонаблюдения и прочая электроника.

Важное предупреждение для ремонта: При замене разъема критически важно проверить:

1. Геометрическое соответствие (особенно расположение крепежных ножек).
2. Высоту посадки (чтобы разъем не выступал и не был утоплен в корпусе).
3. Распиновку на старой плате, если она нестандартная (редко, но бывает).

Рекомендуется приобретать разъем с небольшим запасом по высоте, чтобы его можно было аккуратно подогнуть при установке. Для точного подбора лучше использовать разъем, снятый с донорской платы той же модели, или сверять новый с оригиналом под микроскопом.
